一、概述

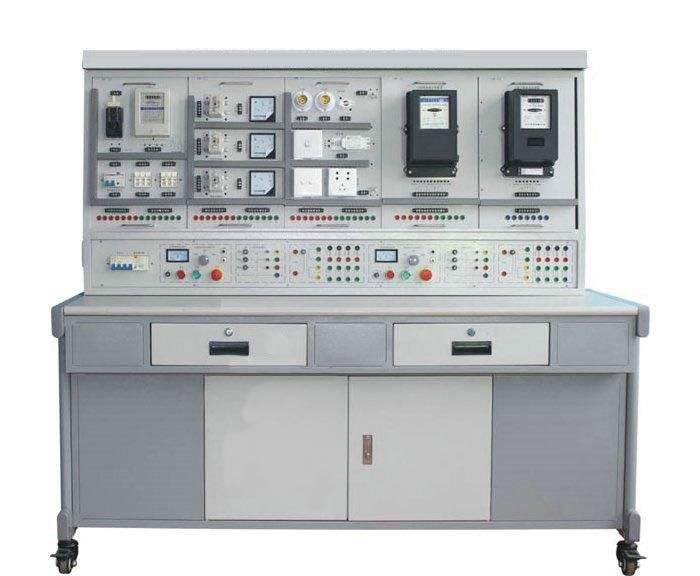

該實驗裝置主要由實驗桌和掛箱組成，采用冷軋鋼板精加工，表面靜電噴塑，面板為優質純鋁板制作，化學蝕刻彩色處理，面板圖文字符采用噴描技術處理，學生通過實驗經路進行元氣件的布局安裝，接線全部由學生自行完成，培養學生的動手能力和操作技能，實驗項目可自行確定，選擇相應的元器件來完成實驗，滿足勞動和社會保障部頒發的“工人等級標準”和“職業技能鑒定”的要求，適用于：初、中級和維修電工儀表照明等要求的電氣控制電路實訓考核要求。也可以完成基礎電工的實訓要求。

二、技術性能

1：輸入電壓：三相五線制 380 V（1±10%）50 Hz；

2：工作環境：環境溫度為：-5℃～＋40℃；

3：裝置容量：＜1KVA；

4：安全保護：漏電動作電流≤30mA 過流保護、過壓保護、熔斷器保護；

5：外形尺寸：不大于 1650mm×660mm×1340mm

三、基本配置

1、實訓桌

（1）實驗桌：主體結構采用不銹鋼結構設計

（2）儲藏柜：可以放置掛件與實驗導線等

（3）桌面：為防火、防水、耐磨高密度板，造型美觀大方，堅固耐用

2、功能模塊

1、GLDG-01電源儀器控制屏

控制屏采用不銹鋼噴塑結構。采用二層結構，上面為一層為凹槽結構，可放置各種實訓掛箱，下一層為模塊化電源嵌入?yún)^(qū)，可嵌入穩壓電源及調壓器等。

模塊化交流電源：三相0～450V及單相0～250V連續可調交流電源，具有啟動、停止等，配備一臺三相同軸聯動自耦調壓器，規格為1.5kVA/0～450V，可調交流電源輸出處設有過流保護技術，相間、線間過電流及直接短路均能自動保護（全數字保護）。配有三只指針式交流電壓表，可分別指示三相電網電壓和三相調壓輸出電壓。

直流電源：提供兩路穩壓電源0-30V/1A,具有安全可靠的過流、過熱保護，自帶電壓、顯示功能，采用多圈電位器設置電壓。

恒流源：提供一路0～200mA連續可調恒流源，具有數字電流指示（精度0.5級)，分二檔量程（20mA200mA）。直流電源供電AC220V/50Hz。

3、實訓掛箱

（1）ZXDG-03直流電路原理實訓模塊（一）

提供基爾霍夫定律/疊加原理、戴維南定理/諾頓定理、RC雙T選頻網絡、雙口網絡/互易定理、電路狀態軌跡的觀測、RLC串聯諧振電路的各實驗器件，實驗單元隔離分明，實驗線路完整清晰，驗證性實驗與設計性實驗相結合。

（2）GLDG-04直流電路原理實訓模塊（二）

提供RC串、并聯選頻網絡、分立器件模塊、一階動態電路及二階動態電路、十進制可變電阻器的各實驗器件，實驗單元隔離分明，實驗線路完整清晰，驗證性實驗與設計性實驗相結合。

（3）GLDG-06受控源、回轉器、負阻抗變換器

提供受控源VCVS、CCCS、VCCS、CCVS及回轉器、負阻抗變換器的相關器件的各實驗器件，實驗單元隔離分明，實驗線路完整清晰，驗證性實驗與設計性實驗相結合。

（4）GLDG-07交流電路原理實訓模塊（一）：

提供日光燈一邊支架與ZXDG-11交流電路實驗（二）配合能完成能完成日光燈實驗、三組電流插座接線端子方便測量線路電流、一只雙擲開關、9只15W白熾燈，每相3只燈泡，每組燈泡可以通過鈕子開關切換串、并聯的各實驗器件，實驗單元隔離分明，實驗線路完整清晰，驗證性實驗與設計性實驗相結合。

（5）GLDG-08交流電路原理實訓模塊（二）：

提供日光燈另一邊支架與ZXDG-08交流電路實驗（一）配合能完成能完成日光燈實驗（面板畫有日光燈基本接線圖）、功率電阻（20K/25W、1K/25W）、自復位按鈕一只、日光燈啟輝器、高壓電容器元件（0.22uF/500V、0.33uF/500V、0.47uF/500V、1uF/500V、2.2uF/500V、3.3uF/500V、4.7uF/500V）、電感式鎮流器（30W/0.365A、40W/0.43A）、單相升降壓變壓器（50VA、36V/220V）的各實驗器件，實驗單元隔離分明，實驗線路完整清晰，驗證性實驗與設計性實驗相結合。

（6）GLDG-20維修電工實訓考核組件

含相漏電保護開關、熔斷器、熱繼電器、交流接觸器、時間繼電器、按鈕開關、指示燈、行程開關、熱繼電器、主令開關、組合開關等，引腳全部引到接線端子。

（7）GLDG-21儀表照明實訓考核組件

含日光燈及鎮流器、電子式單相電能表、白熾燈及座、86型觸摸開關、聲控開關、雙聯開關、三相四線有功電度表、電流互感器、轉換開關等，引腳全部引到接線端子。

（8）GLYB-01數字直流儀表

提供具有4位數碼管顯示、儀表具有自動量程，全面保護體系，自動量程分3檔以上，直流電壓（0-500V、0.5級、1只）、直流電流表（0-3A、0.5級、2只）。

（9）GLYB-02數字交流儀表

提供具有4位數碼管顯示、儀表具有自動量程，全面保護體系，自動量程分3檔以上，交流電壓（0-500V、0.5級、2只）、交流電流表（0-5A、0.5級、1只）。

（10）GLYB-03數字交流功功率因數表

提供3只能測量電路的電壓、電流、功率、功率因數等。功率測量精度為0.5級，功率因數測量范圍0.3～1.0，電壓電流量程為0-500V/0-5A。具有抗干擾功能。

（11）GL-DDS雙通道任意信號發生器

1）頻率范圍：0.2Hz~2MHz、2.4 寸TFT 液晶顯示屏、外測頻范圍：0～50MHz，外測頻靈敏度：100mV，功率輸出：3W/8Ω(10Hz~20KHz)

2）波形種類：正弦波、方波、三角波、鋸齒波、CMOS 數字信號波，任意波

3）具有通信接口。

4、實訓電機

（1）異步電動機：三相180W 2臺

（2）異步電動機：三相雙速 1臺

5、實訓配件

（1）常用工具：“一”字螺絲刀（大、小號各1 把）；“十”字螺絲刀（大、小號各1 把）剝線鉗1 把；斜口鉗1把。

（2）數字萬用表：VC890D。

（3）實驗實訓說明書：實驗指導書(紙質與電子稿)。

（4）實訓導線：滿足實驗需求。

四、可完成實驗項目

1、電工基礎實驗：

（1）基本電工儀表使用與伏安特性的測量誤差方法

（2）線性與非線性電路元件伏安特性測繪

（3）電位、電壓的測定及電路電位圖繪制

（4）基爾霍夫定律驗證及故障判斷

（5）疊加定理

（6）電壓源與電流源等效變換

（7）戴維南定理驗證

（8）諾頓定理驗證

（9）線性有源一端口網絡等效參數測量

（10）二端口網絡實驗

（11）受控源VCCS、VCVS、CCVS、CCCS實驗研究

（12）典型電信號的觀察與測量

（13）RC一階電路響應測試

（14）二階動態電路響應研究

（15）R、L、C元件阻抗特性測試

（16）RC串、并聯選頻網絡特性測試

（17）R、L、C串聯諧振電路研究

（18）用三表法測量交流電路等效參數

（19）正弦穩態交流電路相量研究

（20）日光燈電路與功率因數提高實驗

（21）單相鐵芯變壓器特性測試

（22）三相交流電路電壓、電流測量

（23）三相電路功率測量

（24）功率因數及相序測量

2、電力拖動實訓項目

（1）三相異步電動機直接啟動控制

（2）三相異步電動機接觸器點動控制線路

（3）三相異步電動機接觸器自鎖控制線路

（4）Y-Δ啟動手動/自動控制電路

（5）接觸器聯鎖的三相異步電動機正反轉控制線路

（6）按鈕聯鎖的三相異步電動機正反轉控制線路

（7）雙重聯鎖的三相異步電動機正反轉控制線路

（8）倒順開關控制的三相異步電動機正反轉控制線路

（9）三相異步電動機能耗制動電路

（10）三相異步電動機串電阻降壓啟動控制線路

（11）三相異步電動機的多地控制

（12）工作臺自動往返控制線路

3、儀表照明實訓項目

（1）電工常用工具的使用

（2）白熾燈照明電路的安裝

（3）兩個開關控制一盞燈

（4）兩地控制一盞燈

（5）聲控開關控制照明電路

（6）日光燈電路

（7）電度表原理與接線

（8）單相電度表的直接接線

（9）單相電度表經電流互感器接線

（10）住宅照明線路實訓
