一、概述：

GLGK-1型過程控制綜合實驗裝置，是模仿現代工業生產過程中常見的物理量，諸如溫度、壓力、流量、液位等參數，對其進行測量、控制，分析過程參數變化特性，研究過程控制規律的教學實驗設備，過程控制綜合實驗裝置選用智能化的工業用儀器儀表，接近工業實際，使用安全，運行穩定，維護簡單，性價比優越。本裝置集合多種控制方式，再現實際工業現場使用的控制手段，采用聲光報警系統，并提供用戶更友好的二次開發接口。

1、功能：

(1)、可滿足“自動調節原理”，“過程控制”，“控制儀表”，“自動檢測技術與傳感器”,“計算機”及相關課程的教學實驗需求；

(2)、可作為有關企業技術人員、儀表操作人員、系統運行監控人員的實習、培訓實驗設備。

2、技術支持：

公司依托浙江大學強大的技術支持，擁有過程控制實驗裝置的自主開發能力。在原有產品的基礎上，結合控制領域的新理論、新方法，公司將源源不斷研制和創新實驗設備，開發各種先進控制算法，以適應高校教學實驗改革，滿足現代化教育發展的需要，促進向更高層次發展。公司倡導誠信服務，竭力做好客戶服務和技術支持工作。通過直觀真實的實驗，使學生全面系統地了解過程控制系統的特性，學習掌握控制系統的設計與實現方法。

二、產品結構與特點：

1、設備特點：

（1）、分體式設計，模塊化組裝式結構，可以根據不同的需要選擇，儀表和DDC控制組成不同的控制系統。

（2）、三水箱配置；兩路供水系統。

（3）、實驗柜完全敞開設計，內部器件全部可視，有利直觀教學和維護。

（4）、人性化設計，配有儲水箱，進排水自控裝置，減輕實驗人員勞動強度。配有實驗專用線的掛線架，取線掛線方便、整潔、美觀。為實驗文明操作提供條件。

（5）、裝置的儀表、部件均選用現代化技術工業級產品，智能化程度高。精度好，規格多樣。有利直觀教學和拓寬學生工業現場知識。為以后走上社會打好結實基礎。

（6）、安全度高，系統配有漏電保護，帶保護套的專用實驗電源連線，及溫控箱防止無水加溫自動控制等，力求保護人身、設備安全。

（7）、開放度好，在教師指導下，學生可觀察、可自己動手參與操作、可自行編程進行驗證、可根據記錄的實時曲線進行理論分析等。

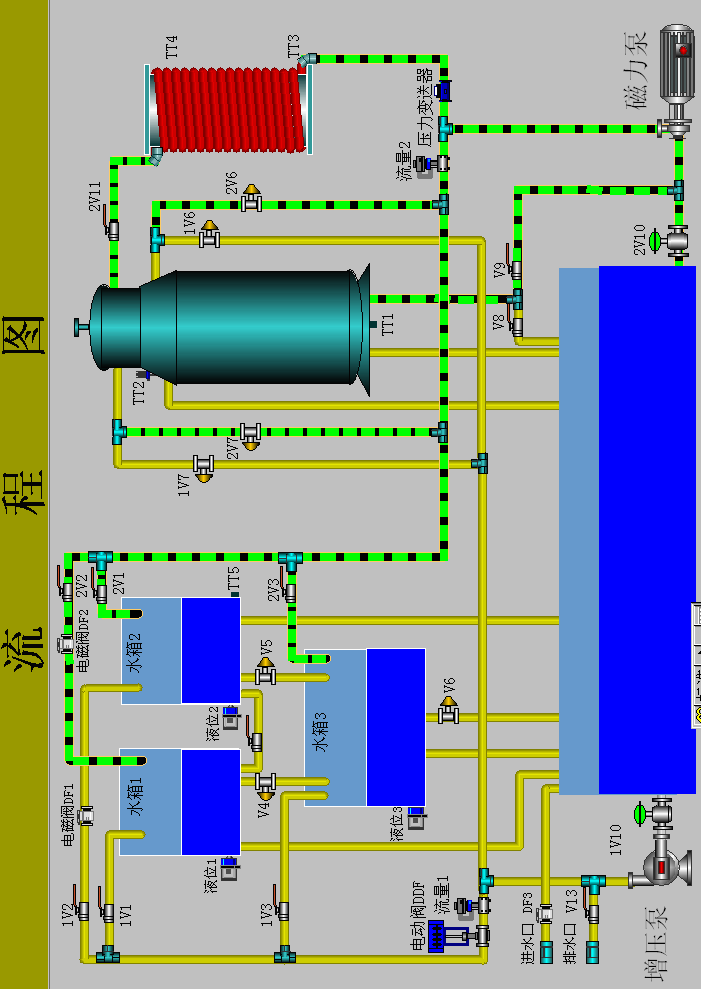

(8)、系統水路圖

三、技術參數與要求:

   1、供電電源

單相交流電源：220VAC±10%、50Hz±5%、16A，系統必需接地良好。

2、實驗室應有水源和進排水口。進排水口與設備間距離一般要求小于10米。

3、系統儀表的輸入、輸出信號符合IEC標準。

（1）變送器電流源信號：4-20mADC。

（2）儀表采樣：1-5V（250Ω）/0.2-1V（50Ω）

4、系統提供直流線性穩壓電源（朝陽電源產品）24VDC/1A。

5、上位計算機組態軟件。

   6、應用全中文工控組態軟件進行開發的實驗系統。運行環境要求，參見用戶指南。

四、實驗?zāi)夸洠?/span>

控制實驗內容

1、特性實驗

1）、 水箱單容特性實驗

2）、 水箱雙容特性實驗

3）、 上下水箱雙容特性實驗

4）、 電動閥流量特性實驗

5）、 溫度特性實驗

6）、 壓力特性實驗

2、單回路控制實驗

1）、電動調節閥支路單容液位控制實驗

2）、上水箱雙容液位控制實驗

3）、上下水箱雙容液位控制實驗

4）、三容液位控制實驗

5）、電動調節閥支路流量控制實驗

6）、鍋爐內膽溫度控制實驗

7）、鍋爐內膽溫度位式控制

3、串級控制實驗

1）、上水箱雙容串級控制實驗

2）、三閉環三容液位串級控制實驗

4、比值控制實驗

1）、 單閉環比值流量控制實驗

2）、 隨動流量比值控制實驗

5、前饋反饋控制實驗

     1）、下水箱液位流量前饋反饋控制實驗

6、解耦控制實驗

1）、液位解耦控制實驗
