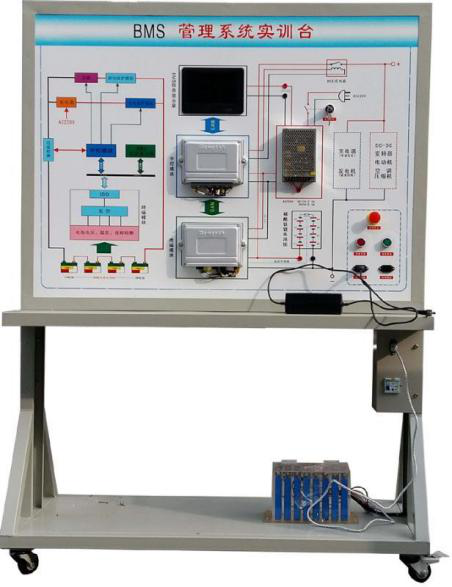

本實訓臺是杭州必晟電子設備有限公司基于量產新能源磷酸鐵鋰動力電池組的管理系統設計的新能源汽車教學設備，該管理系統具備完整的動力電池管理功能，具體包括：96 路低壓采樣、1 路高壓采樣、8 路溫度采樣、2 路電流采樣、1 路絕緣電阻采樣、總正通斷控制、總負通控制、高壓預充、充電預熱、充電預冷、SOC 估算、SOH 估算、SOE 估算、直流充電控制、交流充電控制、動力電池單體均衡等多項先進功能； 同時臺架保留了原車 BMS 各零部件的真實布置關系，通過臺架的學習學員可以輕松解決實車各類故障。

設備具有以下特點：本臺架完全基于量產實車電池管理系統總成，保留實車電池管理系統的全部功能：充電、管理、放電管理、電壓采樣、電流采樣、溫度采樣等。BMS 電池管理系統帶被動均衡功能，帶開關控制保護。動力電池包顯示器（7 寸）安裝在面板上，可以觀察充放電過程各項參數，掌握動力電池包充放電過程控制邏輯和主要部件參數變化規律。臺架配備故障設置和考核系統，可進行多種類型的故障注入對學員進行考核。臺架所有高低壓電器元器件均采用大品牌國標產品，性能穩定可靠。主要部件在實訓臺上的安裝方式，電氣連接方式與實車完全相同，通過本臺架學員可以完全掌握相應實車電池管理系統的結構原理。

經過我公司工程師的精心設計臺架各零部件可以方便的拆卸，讓學員在理論學習的同時，可以親自動手進行拆裝操作，在實踐的過程中掌握高壓系統零部件拆裝要點和安全保護，注意事項。提供完備的教學課件以及臺架電路圖等配套文檔。UV 平板噴繪彩色面板完整顯示電池管理系統工作原理圖，并安裝有用于檢測的端子，借助萬用表和示波器可以實時檢測各種狀態下 BMS 多個參數的變化規律。實訓臺帶原理面板水平放置底部安裝 4 個腳輪，可移動靈活也可同時自鎖固定位置。臺架整體采用 1.5mm 厚冷軋板，外形美觀，底架部分采用鋼結構焊接，表面采用噴涂工藝處理，底座上配有 30cm 左右的桌面，方便放置資料、輕型檢測儀器等。實訓臺配套詳細的使用說明書和相應的實驗項目指導書。
