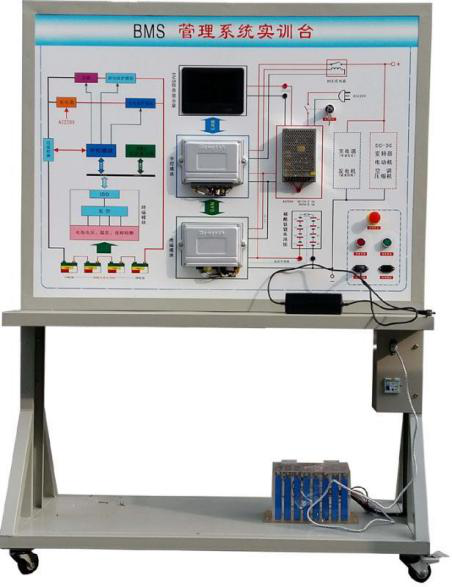

電池管理系統（BMS）技術原理實訓臺產品簡介

本實訓臺基于量產新能源磷酸鐵鋰動力電池組的管理系統，該管理系統具備完整的動力電池管理功能，具體包括：96 路低壓采樣、1 路高壓采樣、8 路溫度采樣、2 路電流采樣、1 路絕緣電阻采樣、總正通斷控制、總負通控制、高壓預充、充電預熱、充電預冷、SOC 估算、SOH 估算、SOE 估算、直流充電控制、交流充電控制、動力電池單體均衡等多項先進功能； 同時臺架保留了原車 BMS 各零部件的真實布置關系，通過臺架的學習學員可以輕松解決實車各類故障。

功能特點? 本臺架完全基于量產實車電池管理系統總成，保留實車電池管理系統的全部功能：充電  管理、放電管理、電壓采樣、電流采樣、溫度采樣等。

? BMS 電池管理系統帶被動均衡功能，帶開關控制保護（單體斷線、短路、過壓、欠壓、過流、過溫）。

? 動力電池包顯示器（7 寸）安裝在面板上，可以觀察充放電過程各項參數，掌握動力電池包充放電過程控制邏輯和主要部件參數變化規律。

? 臺架配備故障設置和考核系統，可進行多種類型的故障注入對學員進行考核。

? 臺架所有高低壓電器元器件均采用大品牌國標產品，性能穩定可靠。

? 主要部件在實訓臺上的安裝方式，電氣連接方式與實車完全相同，通過本臺架學員可以  完全掌握相應實車電池管理系統的結構原理。

? 經過我公司工程師的精心設計臺架各零部件可以方便的拆卸，讓學員在理論學習的同時   可以親自動手進行拆裝操作，在實踐的過程中掌握高壓系統零部件拆裝要點和安全保護  注意事項。

? 提供完備的教學課件以及臺架電路圖等配套文檔。

? UV 平板噴繪彩色面板完整顯示電池管理系統工作原理圖，并安裝有用于檢測的端子， 借助萬用表和示波器可以實時檢測各種狀態下 BMS 多個參數的變化規律。

? 實訓臺帶原理面板水平放置底部安裝 4 個腳輪，可移動靈活也可同時自鎖固定位置。

? 臺架整體采用 1.5mm 厚冷軋板，外形美觀，底架部分采用鋼結構焊接，表面采用噴涂工藝處理，底座上配有 30cm 左右的桌面，方便放置資料、輕型檢測儀器等。

? 實訓臺配套詳細的使用說明書和相應的實驗項目指導書。

技術規格

技術規格實訓項目

? 電池管理系統單體電壓采集實驗

? 電池管理系統電流采集實驗

? 電池管理系統高壓采集實驗

? 電池管理系統溫度采集實驗

? 電池管理系統電池單體均衡原理學習實驗

? 電池管理系統絕緣防護原理學習實驗

? 電池管理系統預充電路原理學習實驗

? 電池管理系統結構原理學習實驗

? 電池管理系統電池組剩余電量估算原理學習實驗

? 電池管理系統電池健康狀態估算原理學習實驗

? 電池管理系統單體欠壓故障、傳感器零飄故障、電芯電壓采樣故障、預充失敗故障、電  芯內阻異常故障、電池剩余電量估算誤差過大故障等故障類型的模擬實驗
