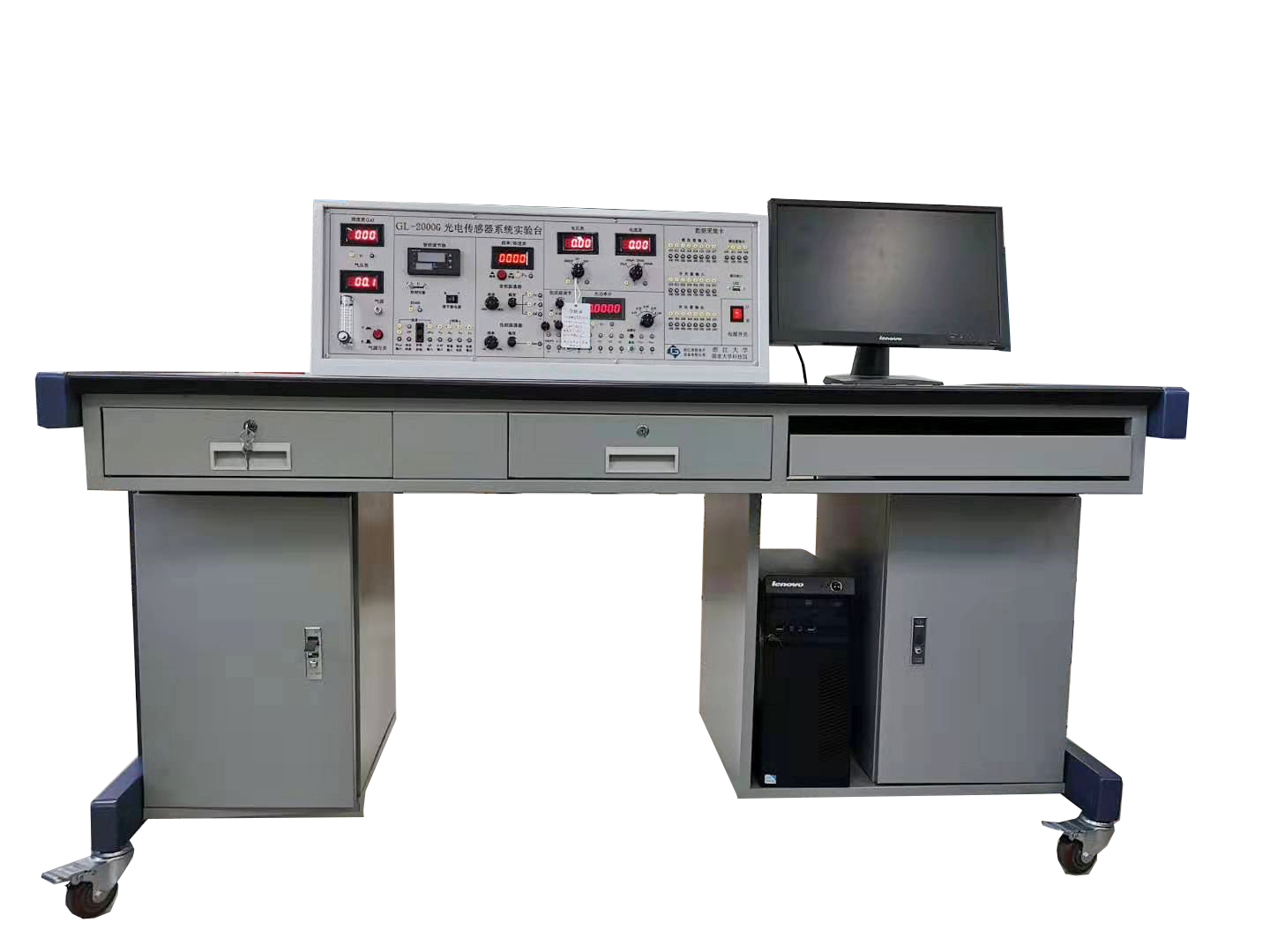

杭州必晟電子設備有限公司GL-2000G光電傳感器系統實驗臺，適為光電子、光電信息等專業的實驗課程設計制作的。內容從光源分析入手，對光的傳輸，光的接收，光電轉換的特性及各種現代的光電傳感器、光電子測試系統進行了實驗和研究，是現代光電檢測實驗的有力工具。

實驗臺包括：主機箱、傳感器、傳感器實驗?zāi)０?、光?普通光源、半導體LD激光源、LED發光管)和實驗臺五大部分組成。利用本實驗儀可以進行二十多個實驗，學生利用本實驗儀還可以組建新的實驗。為了增強實驗效果實驗?zāi)K上設有典型的信號測試和觀察點。

一、產品特點

1、模塊化結構、軟硬件結合，可以根據需要選擇不同的模塊，隨著光電子學科的發展，模塊可以不斷增加。一個模塊對應一個傳感器，便與進行實驗，獲得很好的實驗效果。

2、主控箱上除有常用的直流電源外，還具備多種顯示表頭，特別是光功率、光照度的顯示。

二、主控箱

提供穩定的±15V，±5V及0-5，0-12可調直流穩壓源，主控臺面板上裝有電壓、電流（微安）、光功率、光照度、轉速五種顯示儀表，備有交流220V二孔、三孔插座。

三、傳感器與光敏元器件性能指標

1、光敏電阻傳感器

硫化鎘光敏電阻cds，外徑尺寸Φ5.0mm，額定功率20mw。暗阻≥25MΩ

2、紅外發射二極管

外徑尺寸Φ5mm  峰值邊長8600-9000A°，工作電壓10V。

3、紅外光敏二極管

峰值邊長8600-9000A°工作電壓≤10V 暗電流≤0.2μA

4、紅外光敏三極管

峰值邊長8600-9000A°工作電壓≤10V 暗電流≤0.3μA

5、熱釋電紅外探頭

探測距離1-5米，波長10-20nm。

6、PSD光電位置傳感器

采用復合型光敏二極管，量程±2mm。分辨率0.01mm

7、半導體激光器

波長635mm 功率3-5mw

8、硅光電池

峰值波長0.8-0.95μm，開路電壓450-600mv。

9、光導纖維

傳輸可見光

10、光電轉速傳感器

2400轉/分，可調

11、光纖位移傳感器

Y型光纖束，量程1mm  線性度±5%

12、光纖溫度傳感器

量程常溫—150°C，溫度源控制精度±1°C

13、光纖壓力傳感器

測壓范圍4-20KP

14、帶通鏡

六種波長400mm,470mm,530mm,560mm,600mm,660mm

15、色散棱鏡

四、傳感器實驗?zāi)０?/span>

1、光敏元器件實驗?zāi)０?/span>

2、熱釋電紅外傳感實驗?zāi)０?/span>

3、PSD位置傳感器實驗?zāi)０?/span>

4、聲光調制解調實驗?zāi)０?/span>

5、光纖位移傳感器實驗?zāi)０?/span>

6、光纖溫度、壓力傳感器實驗?zāi)０?/span>

7、光照度計實驗?zāi)０?/span>

8、光功率計實驗?zāi)０?/span>

9、光開關實驗?zāi)０?/span>

10、光電轉速實驗?zāi)０?/span>

五、實驗臺

實驗桌尺寸為1600×800×750mm，可安放主控箱、實驗?zāi)０?、?jì)算機、傳感器箱及工具等。

六、實驗項目?jī)?nèi)容

實驗一、光功率實驗

實驗二、光照度實驗

實驗三、光色散實驗

實驗四、激光的單色性實驗

實驗五、光敏器件的暗電流亮電流實驗

實驗六、光敏電阻的暗電阻亮電阻實驗

實驗七、光敏電阻光譜特性實驗

實驗八、光敏電阻光照特性實驗

實驗九、光敏電阻伏安特性實驗

實驗十、光敏二極管光譜特性實驗

實驗十一、光敏二極管光照特性實驗

實驗十二、光敏三極管光譜特性實驗

實驗十三、光敏三極管光照特性實驗

實驗十四、光敏三極管伏安特性實驗

實驗十五、光電開關實驗

實驗十六、光電池光譜特性實驗

實驗十七、光電池光照特性實驗

實驗十八、紅外反射式開關實驗

實驗十九、紅外熱釋電傳感器原理實驗

實驗二十、紅外熱釋電探測器應用實驗

實驗二十一、脈沖光調制解調實驗

實驗二十二、聲光調制解調實驗

實驗二十三、PSD傳感器實驗

實驗二十四、光纖位移傳感器實驗

實驗二十五、光纖溫度傳感器實驗

實驗二十六、光纖壓力傳感器實驗

實驗二十七、光電轉速傳感器轉速測量實驗
