一、實驗?zāi)康模?/span>

        了解擴散硅壓阻式壓力傳感器測量壓力的原理和標定方法。

二、基本原理：

        擴散硅壓阻式壓力傳感器的工作機理是半導體應變片的壓阻效應，在半導體受力變形時會暫時改變晶體結構的對稱性，因而改變了半導體的導電機理，使得它的電阻率發生變化，這種物理現象稱之為半導體的壓阻效應 。一般半導體應變采用N型單晶硅為傳感器的彈性元件，在它上面直接蒸鍍擴散出多個半導體電阻應變薄膜（擴散出敏感柵）組成電橋。在壓力（壓強）作用下彈性元件產生應力，半導體電阻應變薄膜的電阻率產生很大變化，引起電阻的變化，經電橋轉換成電壓輸出，則其輸出電壓的變化反映了所受到的壓力變化。圖10—1為壓阻式壓力傳感器壓力測量實驗原理圖。

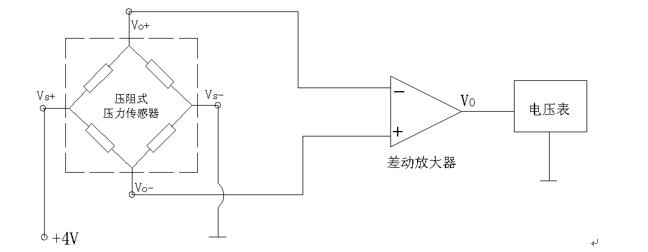

圖10—1  壓阻式壓力傳感器壓力測量實驗原理

三、需用器件與單元：

機頭靜態位移安裝架、壓阻式壓力傳感器、傳感器輸入插座、引壓膠管、銅三通、手捏氣泵、壓力表；主板中的F／V表、+4V直流電源、壓阻輸出口、差動放大器。

四、實驗步驟：

1、將壓阻式壓力傳感器安裝在機頭靜態位移安裝架上，并連接好引壓膠管、壓力表和手捏氣泵等。如圖10—2所示，并松開手捏氣泵的單向閥。

2、在主板上按圖10—3接線（注意：壓阻的電源端VS與輸出端Vo不能接錯），將F／V表量程切換開關切到2V檔。檢查接線無誤后合上實驗箱主電源開關，并將差動放大器的撥動開關撥到“開”位置。將差動放大器的增益電位器按順時針?lè)较蜉p輕轉到底后再逆向回轉半圈，調節調零電位器，使電壓表顯示電壓為零。

3、鎖緊手捏氣泵的單向閥，仔細地反復手捏(注意：用力不要過大) 氣泵并同時觀察

壓力表，壓力上升到3Kpa左右時調節差動放大器的調零電位器，使電壓表顯示為相應的0.3V左右。再仔細地反復手捏氣泵壓力上升到19Kpa左右時調節差動放大器的增益電位器，使電壓表相應顯示1.9V左右。

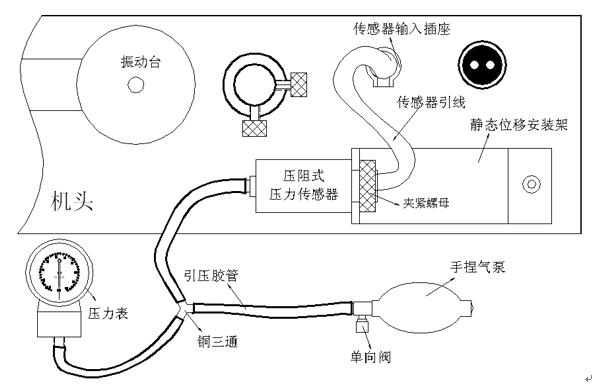

圖10—2 壓阻式壓力傳感器測壓實驗安裝圖

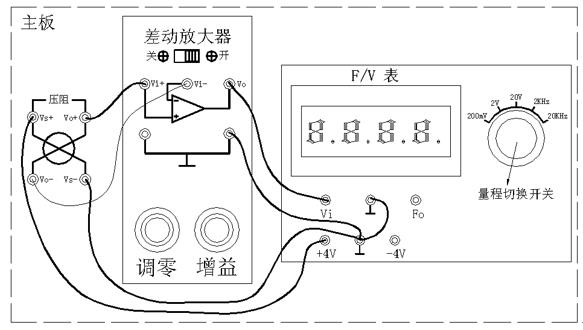

圖10—3 壓阻式壓力傳感器測壓實驗接線圖

4、仔細地慢悠悠松開手捏氣泵的單向閥，使壓力慢慢下降到3Kpa時鎖緊氣泵的單向閥，調節差動放大器的調零電位器，使電壓表顯示為相應的0.300V。再仔細地反復手捏氣泵壓力上升到19Kpa時調節差動放大器的增益電位器，使電壓表相應顯示1.900V。

5、重復步驟4過程，直到認為已足夠精度時調節手捏氣泵使壓力在3～19KPa之間變化，每上升1KPa氣壓分別讀取電壓表讀數，將數值列于表10。

表10 壓阻式壓力傳感器測壓實驗數據

6、畫出實驗曲線計算本系統的靈敏度和非線性誤差。實驗完畢，關閉所有電源。
