過程控制實驗裝置操作說明

一、實驗目的

1、了解簡單過程控制實驗裝置的構成及儀表的應用（熟悉儀表的操作）。

2、掌握簡單過程控制實驗裝置的原理及儀表使用。

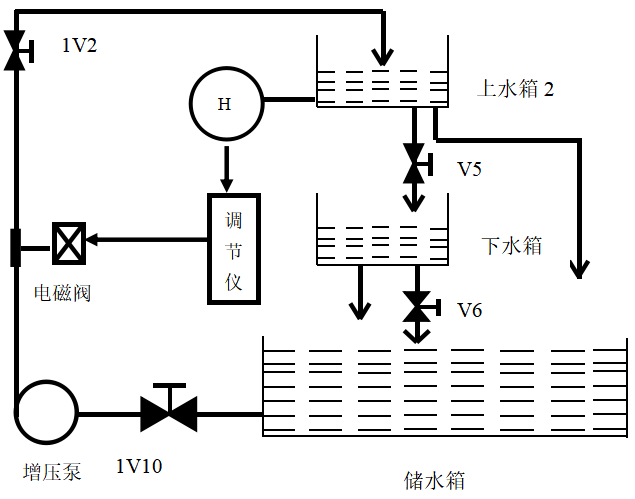

二、 過程控制實驗裝置流程圖

三、 過程控制實驗裝置的實驗原理

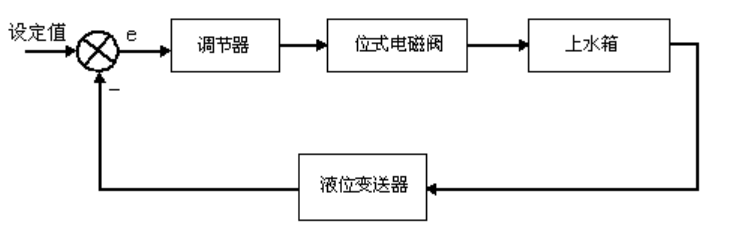

本實驗采用位式控制原理進行液位的范圍控制，即，將液位控制在一定的上下限范圍內。水箱液位變送器輸出信號，經AI-818儀表進行處理后與設定上下限水位值進行比較。控制儀表內繼電器觸點狀態，對位式電磁閥進行控制，以達到控制目的。位式控制方塊原理圖如下：

四、實驗步驟

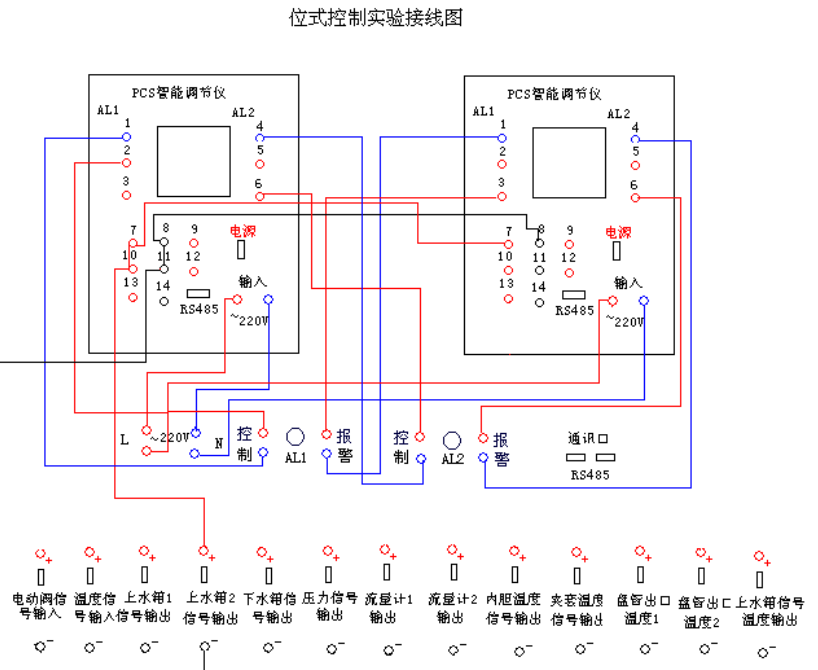

1、 按附圖位式控制實驗接線示意圖接好實驗導線。

2、 將手動閥門1V2、V5打開，將手動閥門1V1、1V3、1V6、1V7、LV關閉。

3、 先打開實驗對象的系統電源，然后打開控制臺上的總電源，再打開儀表電源。

以上為過程控制實驗裝置操作說明一節
