電力電子實驗裝置使用注意事項

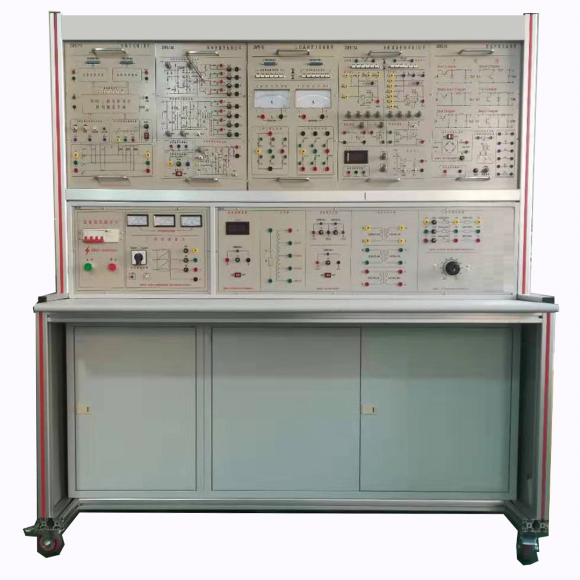

  GLPE-1型電力電子實驗裝置根據現在的新的器件和線路結合學生應該學習的基礎知識等 ，設計能適應項目化教學需求，又能與實際生產想結合的電力電子教學實驗平臺。大容量的第三代絕緣柵型雙極性晶體管IGBT,因其具有電壓型控制，輸入阻抗大、驅動功率小，開關損耗低及工作頻率高等特點，其有著廣闊的發展前景。本實驗裝置屬于強電實驗設備，使用不當會影響設備使用壽命。使用過程中應注意以下事項：

   1、直流他勵電動機啟動時，須將勵磁回路串聯的電阻Rf1調至很小，先接通勵磁電源,使勵磁電流很大,同時必須將電樞串聯啟動電阻R1調至很大,然后方可接通電樞電源。使電動機正常啟動。啟動后，將啟動電阻R1調至零，使電機正常工作。

   2、直流他勵電動機停機時，必須先切斷電樞電源，然后斷開勵磁電源。同時必須將電樞串聯的啟動電阻R1調回到很大值，勵磁回路串聯的電阻Rf1調回到很小值。給下次啟動作好準備。

   3、測量前注意儀表的量程、極性及其接法，是否符合要求。
