樓宇自動化實訓設備教程

一、實驗目的

 1、了解消防系統（火災探測和自動報警系統）的組成。

 2、掌握消防系統（火災探測和自動報警系統）的工作原理和工作過程。

二、原理與說明

 1、火災探測與自動報警實驗裝置說明

 智能火災報警控制器是新一代分布式智能控制器，集分布式智能和集中智能于一體，火災報警與聯動控制于一體，具有多回路大容量，系統聯網和數字技術傳輸?shù)奶攸c。 該系統通過消防系統中各檢測設備的參數變化（煙，溫度，手動報警）進行火災報警，并通過相關信號實現消防聯動控制。 該系統可以進行各種模擬火災和警報聯動操作演示，系統設置，聯動編程，線路設計以及設置故障的判斷。

 2、系統原理說明

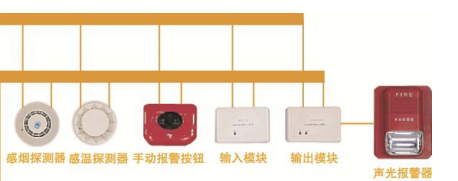

 連接到系統的探測器組件感測到火災參數，按下手動警報按鈕，并且連接到輸入模塊的設備的相應動作等，可以在控制器上產生火災警報。 指示燈點亮，并有火警警報，火警地址，火警總數和隨后的火警信息顯示在液晶顯示屏上。 如果滿足聯動關系，并且控制器處于自動允許狀態，則控制器會發出聯動控制信號給聲光報警器或噴淋裝置。

 三、實驗配置

 1、火災探測和自動報警實驗裝置。

 2、電腦。

 四、實驗程序

 1、解消防系統設備。

 2、消防系統的系統圖設計。

 3、消防系統的平面圖設計。

 五、實驗報告

 完成實驗報告并附上設計圖。
