光敏電阻特性實驗

 光敏電阻是典型的光電導器件。半導體光電導器件是利用半導體材料的光電導效應制成的光電探測器件，所謂光電導效應是表示材料（或器件）受到光輻射后，材料（或器件）的電導率發生變化，它屬于內光電效應。

一、實驗?zāi)康?/span>

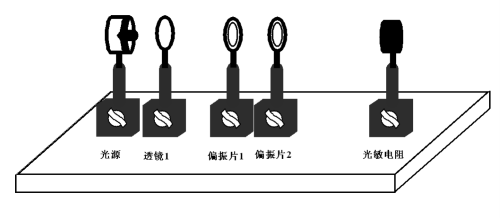

1、 了解簡單光路的調整原則和方法（適用于白光光源）；

2、 測量光敏電阻的暗電流、暗電導以及在一定照度下的亮電流、亮電導特性；

3、 在一定照度下，測量光敏電阻的光照特性：輸出光電流（或電壓）與入射輻射能量（或照度）之間的關系；

4、 在一定照度下，測量光敏電阻的伏安特性；

5、 掌握光敏電阻的三種典型偏置工作電路；

6、 了解光敏電阻的其它基本特性：光電靈敏度、前歷效應、頻率特性和溫度特性；

二、實驗原理

光敏電阻結構是在均質的光電導體兩端加上電極，貼在硬質玻璃、云母等絕緣材料基板上后封裝在帶有窗口的金屬或塑料外殼內而成的。當入射到光敏電阻的光敏面的光照為零時，光敏電阻的阻值很大，接受光照時，光敏電阻的阻值急劇減少。光敏電阻工作時可加直流電壓，也可加交流電壓，其工作原理和符號如下圖所示。

三、所需器材

二維可調半導體激光器、白光光源、凸透鏡、偏振片、光敏電阻探測器附件、萬用表、白屏、圓孔屏、光柵單色儀。
