一、產品概述

GL-SY型生物醫學傳感器實驗臺是我公司新推出的適應生物醫藥工程、醫學等專業教學需要的實驗設備。該實驗臺主要用于醫學類院校的生物醫學科，放射醫學科，醫學影像學科等專業的“醫用傳感器原理及檢測技術”等課程的實驗教學。

二、產品組成

GL-SY型生物醫學傳感器實驗臺由主控臺、傳感器和相應的實驗?zāi)K、數據采集系統、實驗桌等部分組成。

1、主控臺部分：提供高穩定的直流穩壓電源和電壓、頻率、轉速等顯示儀表；

2、傳感器和實驗?zāi)K部分：詳見第三、四項；

3、數據采集系統：

G10.2版數據采集系統具有8路模擬量輸入；采樣速率：100K/S,單通道下不低于200K/S；具有16路數字量（開關量）輸入輸出；支持波形輸出：正弦波，方波，三角波，鋸齒波任意波形；支持485通訊協議；

4、實驗桌：尺寸為1600mm*800mm*750mm。

三、傳感器配置

1、心音傳感器  0.1-1500Hz、心音曲線描述

2、心跳傳感器 頻率響應0.1-1000Hz、心電圖曲線描繪、靈敏度1mv/cm

3、脈搏傳感器 實時檢測各種脈搏、脈搏曲線描繪

4、呼吸波傳感器 實時反應呼吸頻率計呼吸波形、呼吸比

5、血壓測量傳感器 測量范圍:50-300mmHg

6、體溫傳感器 測量范圍：35℃-43℃

7、電阻應變式傳感器  0－500g（200） 精度±0.5%

8、電容式傳感器  量程±2.5mm精度±3%

9、霍爾式位移傳感器  量程±1mm精度±2%

10、電渦流位移傳感器 量程1mm，精度：±2%

11、集成溫度傳感器 常溫-120℃

12、Pt100鉑電阻 常溫-200℃

13、Cu50銅電阻 常溫-150℃

14、K型熱電偶 常溫-200℃

15、E型熱電偶 常溫-200℃

16、氣敏傳感器 50-2000PPm

17、濕敏傳感器 10－95%RH

18、熱電偶冷端補償器

19、K型熱電偶

20、加熱源＜150℃（可調）

四、傳感器模塊

1、心音測量模塊

2、心跳測量模塊

3、脈搏測量模塊

4、呼吸流量測量模塊

5、呼吸波測量模塊

6、電阻應變式實驗?zāi)０?/span>

7、電容傳感器實驗?zāi)０?/span>

8、霍爾傳感器實驗?zāi)０?/span>

9、電渦流位移實驗?zāi)０?/span>

10、溫度傳感器實驗?zāi)０?/span>

五、實驗項目

1、壓差呼吸測量實驗

2、血壓測量實驗

3、心音測量實驗

4、脈搏測量實驗

5、電容式傳感器的位移特性實驗直流激勵時霍爾傳感器位移特性實驗

6、電渦流傳感器的位移特性實驗

7、被測體材質對電渦流傳感器的特性影響實驗

8、被測體面積大小對電渦流式傳感器的特性影響實驗

9、集成溫度傳感器的溫度特性實驗

10、鉑電阻溫度特性實驗

11、銅電阻溫度特性實驗

12、K型熱電偶測溫實驗

13、E型熱電偶測溫實驗

14、熱電偶冷端溫度補償實驗

15、對酒精敏感的氣敏傳感器的原理實驗

16、濕度傳感器的實驗

17、金屬箔式應變片單臂電橋性能實驗

18、金屬箔式應變片半橋性能實驗

19、金屬箔式應變片全橋性能實驗

20、金屬箔式應變片單臂、半橋、全橋性能比較實驗

21、金屬箔式應變片溫度影響實驗

22、直流全橋的應用—電子秤實驗

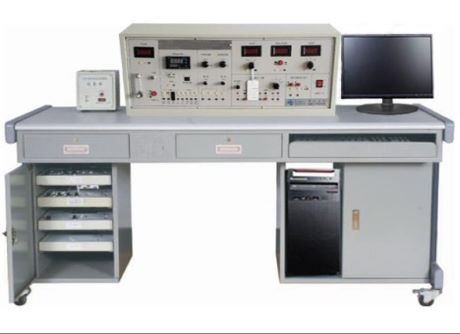

六、參考圖片
