一、總體概述

本自控原理實驗箱集"信號與系統"、"控制理論"和"計算機控制技術"典型實驗環節于一體，能完成"信號與系統"、"控制理論"及"計算機控制技術"教程的全部實驗內容。

二、技術性能

1、輸入電源：單相三線220V±10% 50HZ；

2、工作環境：溫度-10℃~+50℃ 相對濕度<85%（25℃） 海拔<4000m；

3、絕緣電阻：大于3MΩ；

三、系統組成

1、電源輸入模塊

提供+5V/1.0A、-5V/0.5A、+12V/0.5A、-12V/0.5A的電源輸出，帶短路保護；

2、安全防護電源智能保護模塊

具有缺相、欠壓、過壓、漏電、過流、短路、浪涌保護功能可實現自動重合閘功能，額定電壓AC220V 50/60Hz，工作電壓為額定電壓±36%內均可正常工作；漏電保護設定范圍可設置，漏電保護動作時間不大于0.1s；過壓保護范圍可設定，過壓保護動作時間不超過5s；過流保護范圍可設定，過流保護動作時間不超過5s；短路保護電路為三倍的額定電路，過流保護動作時間不超過0.1s；保護裝置具有防雷擊功能，L與N間高壓脈沖測試2KV不產生誤動作；故障信息可保存不少于999個；運行狀態及故障狀態均有指示燈指示，可顯示實時電壓、電流、漏電流等參數，具有聲光報警功能；具有參數修改設置按鍵便于現場修改設置保護參數；能夠實現有遠程DI及DO功能可用于遠程控制電源及電源控制柜門打開檢測報警；主控裝置可具有RS485/wifi接口能夠實現多設備連接通信；

設備支持云系統遠程監控功能，可查看遠程實時數據，數據顯示，保護參數在線設置等功能，并可遠程控制電源打開及關閉等功能，配有無線（有網狀態）和有線（離網狀態）控制模塊，可以通過監控軟件監視電源，并可以對設備進行斷電/啟動控制，還可以控制2路輸入可以控制繼電器工作；

3、交/直流數字電壓表

直流數字電壓表：測量范圍0～20V，三位半數顯，精度0.5級；

交流數字電壓表：測量范圍0～20V，三位半數顯，精度0.5級；

4、函數發生器模塊

頻率范圍：0-10MHz，可以輸出正弦波、方波、三角波、脈沖波、任意波；

TTL/CMOS數字波范圍：0~10MHz；脈沖波ZUI小調節寬度：20ns(所有型號脈沖波ZUI小調節寬度均可達到20ns)；全頻段頻率ZUI小分辨率：1μHz；頻率準確度：±20ppm。波形種類：正弦波、方波（占空比可調）、脈沖波（脈沖寬度和周期時間可精確設定）、三角波、升鋸齒波、降鋸齒波、CMOS波、四路TTL電平信號、直流電平、半波、全波、正階梯波、反階梯波、指數升、指數降、洛侖茲脈沖波、多音波、無規則噪聲波、心電圖波、梯形脈沖波、辛克脈沖波、窄脈沖波、高斯白噪聲波、調幅波形、調頻波形，和64組用戶自定義波形；

輸出特性：

幅度范圍(峰峰值)：頻率≤10MHz；幅度分辨率：1mV；

外測量功能：可以測量外部信號的頻率、周期、正脈寬、負脈寬、占空比；

頻率計功能：0.01Hz~100MHz；

掃描功能：

正弦波、方波、鋸齒波、任意波（直流電壓除外）；掃描類型：線性掃描、對數掃描；掃描方向：正向、反向、往返；掃描對象：頻率、幅度、偏置、占空比；

5、階躍信號發生器：輸出幅度0～±10V可調；

6、信號測量單元：采用PC軟件實現雙蹤示波器、頻率特性分析等功能；

7、自由實驗區：由運放、電容、電阻、電位器和一些自由布線區等組成。通過接線和短路塊的選擇，可以模擬各種受控對象的數學模型；

8、控制器：標準組件采用標準功率及信號模塊與核心模塊分離的組合方式，可采用傳統的MCS-51內核的STC8A單片機和目前流行的ARM-Cortex M3內核STM32F103單片機亦可擴展其它單片機采用雙CPU控制；系統預留編程調試接口供用戶使用。輸入端可支持14V-24V輸入，可以儲能，并提供輸出控制端口，能夠通過光敏電阻控制輸出工作，配合TFT液晶能夠實現控制功能，配有RS485接口。控制器可實現對端口電壓/流檢測、負載放電電流檢測功能?？梢越o學生做畢業設計使用，提供源代碼；

9、集成儀表：數字顯示電源輸入模塊，安全防護電源智能保護模塊，函數發生器模塊，階躍信號發生器，控制器的數據，以上數據須在同一塊儀表上數字顯示，非電腦軟件采集顯示；集成儀表須具備良好的抗震性能，將集成儀表從超過2米的高空用力拋向水泥地面，仍然可以正常使用而不會損壞；

10、本自控原理實驗箱實驗桌：鋁木結構，桌面為防火、防水、耐磨高密度板，電腦桌連體設計，造型美觀大方。桌子下部配置儲存柜及電腦主機柜；

11、上位機軟件：主要由實驗所需的信號發生器、虛擬示波器等組成。

四、實驗項目

1、信號與系統

零輸入/零狀態及完全響應、一階系統的脈沖響應與階躍響應、非正弦周期信號的分解與合成、線性系統的頻率特性測試、線性系統的穩定性分析、二階系統的時域分析、信號的無失真?zhèn)鬏?、無源與有源濾波器、全通濾波器、低通，高通，帶通濾波器間的變換、信號的采樣與恢復（抽樣定理）、調制與解調、脈沖編碼調制（PCM）、頻分復用、開關電容濾波器（SCF）、反饋系統的自激振蕩、二階網絡函數的模擬、系統的能控性和能觀性、二階系統的狀態軌跡；

2、控制理論

典型環節的電路模擬、二階系統的瞬態響應、高階系統的瞬態響應和穩定性分析、線性系統穩態誤差的研究、典型環節或系統頻率特性的測量、線性定常系統的串聯校正、典型非線性環節的靜態特性、非線性系統的相平面分析法、非線性系統的描述函數法、系統能控性與能觀性分析、控制系統極點的任意配置、具有內部模型的狀態反饋控制系統、狀態觀測器及其應用、采樣控制系統的分析、采樣控制系統的動態校正；

3、計算機控制技術

A/D與D/A轉換、數字濾波器、D(S)離散化方法的研究、數字PID控制算法的研究、串級控制算法的研究、解藕控制算法的研究、ZUI少拍控制算法的研究、具有純滯后系統的大林控制、線性離散系統的全狀態反饋控制、單神經元控制器、二維模糊控制器、二次型狀態調節器；

同步PC版：

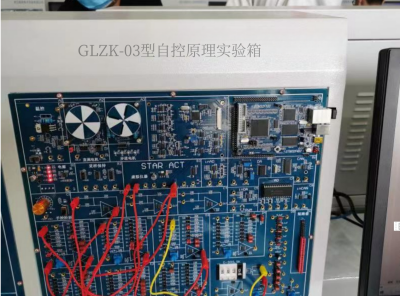

GLZK-03型自控原理實驗箱http://www.gaolian.tech/display.php?id=503
