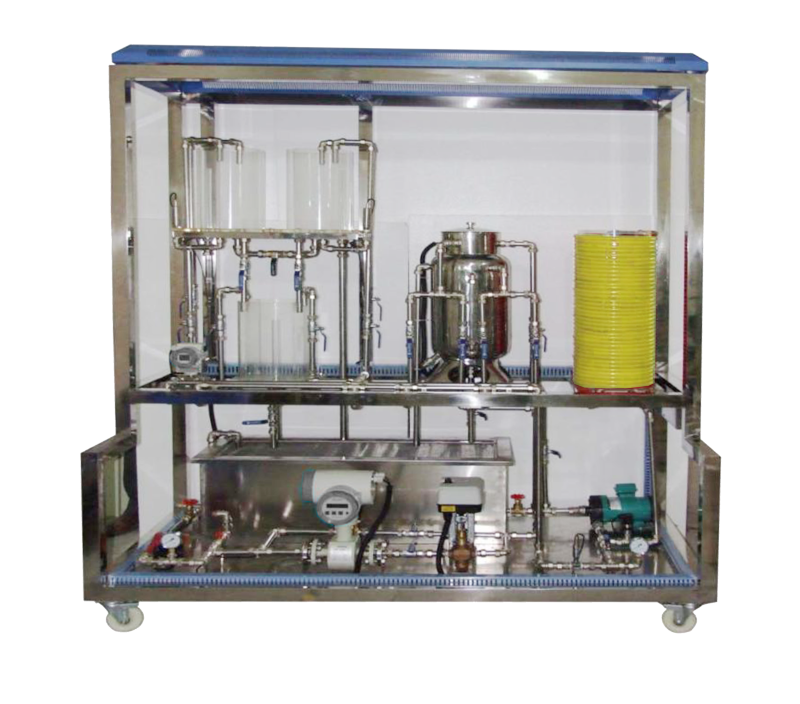

GLGK-1型過程控制綜合實驗裝置產品介紹

一、過程控制綜合實驗裝置概述

本過程控制綜合實驗裝置是模仿現代工業生產過程中常見的物理量，諸如溫度、壓力、流量、液位等參數，對其進行測量、控制，分析過程參數變化特性，研究過程控制規律的教學實驗設備，GLGK-1型過程控制綜合實驗裝置選用智能化的工業用儀器儀表，接近工業實際，使用安全，運行穩定，維護簡單，性價比優越。本裝置集合多種控制方式，再現實際工業現場使用的控制手段，采用聲光報警系統，并提供用戶更友好的二次開發接口。

二、技術參數

1、供電電源

  單相交流電源：220VAC±10%、50Hz±5%、16A，系統須接地良好。

2、實驗室應有水源和進排水口，進排水口與設備間距離小于10米。

3、系統儀表的輸入、輸出信號符合IEC標準

(1).變送器電流源信號：4-20mADC；

(2).GLGK-1型過程控制綜合實驗裝置儀表采樣：1-5V（250Ω）/0.2-1V（50Ω）。

4、系統提供直流線性穩壓電源  24VDC/1A。

5、上位計算機組態軟件

 (1).應用全中文工控組態軟件進行開發的實驗系統。

三、實驗項目

控制實驗內容

（一）、特性實驗

1、水箱單容特性實驗

2、水箱雙容特性實驗

3、上下水箱雙容特性實驗

4、電動閥流量特性實驗

5、溫度特性實驗

6、壓力特性實驗

（二）、單回路控制實驗

1、電動調節閥支路單容液位控制實驗

3、上水箱雙容液位控制實驗

4、上下水箱雙容液位控制實驗

5、三容液位控制實驗

6、電動調節閥支路流量控制實驗

8、鍋爐內膽溫度控制實驗

9、鍋爐內膽溫度位式控制

（三）、串級控制實驗

1、上水箱雙容串級控制實驗

2、三閉環三容液位串級控制實驗

（四）、比值控制實驗

1、 單閉環比值流量控制實驗

2、 隨動流量比值控制實驗

（五）、前饋反饋控制實驗

1、下水箱液位流量前饋反饋控制實驗

（六）、解耦控制實驗

1、液位解耦控制實驗
