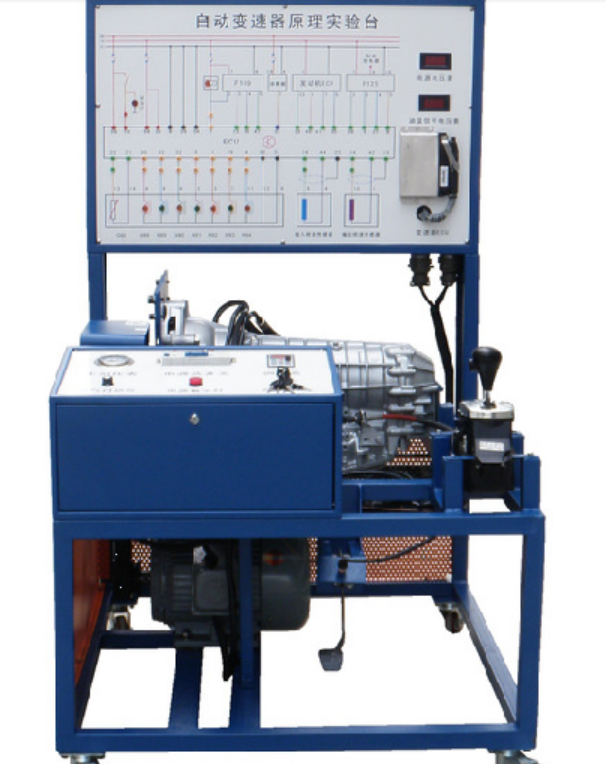

自動變速器電控系統實訓臺

一、產品簡介

以全新原廠轎車自動變速器電控部件為基礎，由變頻調速三相電機驅動，可對自動變速器進行檔位顯示、空檔起動、前進檔及倒檔運行等工況實踐操作。真實展示電控自動變速器組成結構和工作過程。適用于中高等職業技術院校、培訓機構對自動變速器理論和維修實訓的教學需要。

二、產品配置

由自動變速器總成、自動變速器控制單元、掛檔桿總成、變速器油散熱裝置、組合儀表、三相電機、變頻器、節氣門體總成、曲軸傳感器及信號盤、診斷座、壓力表、電控實驗機箱、移動機架以及顯示儀表等組成；電控實驗臺機箱為全金屬噴塑，鋁合金噴塑面板，并在面板上銘刻了自動變速器電控電路彩色原理圖，外接式的檢測端子。

三、產品特點

1、真實可運行的電子控制自動變速器，由可調速三相電機驅動，可進行檔位顯示、空檔起動、前進檔運行、倒檔運行等工況實踐操作。充分展示自動變速器的組成結構和工作過程。

2、通過設定變頻器能實現以S曲線圖形進行加速/減速。

3、實訓臺面板上銘刻了自動變速器電控電路彩色原理圖，圖上零部件代號與圖下方零部件名稱一一對應，學員可直觀對照電路圖和實物，認識和分析控制系統的工作原理。

4、實訓臺面板上安裝有檢測端子，可直接在面板上檢測各傳感器、執行器、控制單元管腳的電信號，如電阻、電壓、電流、頻率、波形信號等。

5、實訓臺面板上安裝有汽車儀表、壓力表，可實時顯示發動機轉速、車速、自動變速器的檔位、主油道壓力等參數變化。

6、故障設置系統設計有十幾路故障，配合解碼儀可進行比真車效果還要好的排故實驗、實訓。

7、鋼架結構采用無縫焊接，金屬表面采用高溫噴塑處理，漆面堅固，帶有移動腳輪和腳輪自鎖裝置。

四、外形尺寸

外形尺寸：（長*寬*高）1600*1000*1800mm
