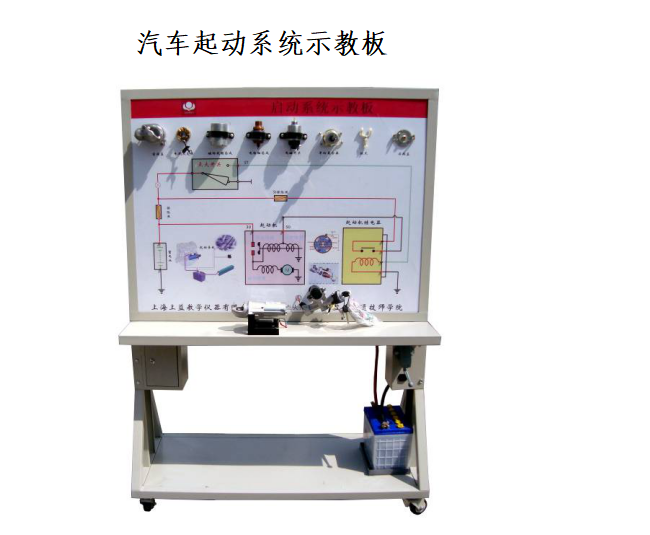

啟動系統示教板

一、產品簡介

以大眾系列啟動系統實物為基礎，充分展示汽車啟動系統的組成結構和工作過程。配以測試端子以及故障模擬系統組成。適用于汽車啟動電路構造與維修實訓教學，能夠滿足對汽車啟動工作原理、故障設置及診斷的教學需要。

二、產品配置

示教板分為上下二大部分，上部為金屬噴塑機箱加鋁合金噴塑面板，銘刻了啟動系統電路原理圖，面板上方將一臺起動電機分解后，按裝配關系布置陳列出來，下方裝備了點火開關、系統電壓表和電流表以及外接式的檢測端子；下部為金屬噴塑機柜，柜子的有機玻璃窗口內安了一臺車用起動電機、蓄電池、大容量開關電源等，設備可以和充電系統示教板配合使用。

三、產品特點

1、電源采用開關電源與免維護蓄電池并聯運行，可自動充電，并可提供起動機工作時所需的短時間大電流。

2、大面積噴砂面板、電路圖，圖上零部件代號與圖下方零部件名稱一一對應。

3、 起動電機分解部件與實際可運行電機兩者結合，電路，結構，裝配關系一目了然。

4、電路圖上裝有相應檢測孔，電路上裝有電流、電壓表便于教學、實驗。

5、可選擇與汽車充電系統連接，真實還原原車充電啟動動態測試。

6、可選擇故障模擬裝置（手動，遙控），模擬常見故障，便于學生考試。

7、鋼架結構采用無縫焊接，金屬表面采用高溫噴塑處理，漆面堅固，帶有移動腳輪和腳輪自鎖裝置。

四、外形尺寸

外形尺寸（長*寬*高）：850*500*1800mm
