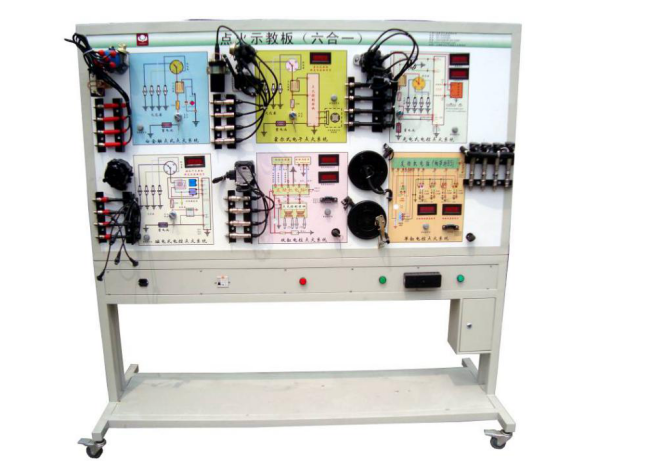

發動機點火系統示教板(六種點火方式)

一、產品簡介

本產品選用汽車六種點火系統實物，展示汽車點火系統的結構與原理；面板上繪有六種完整的點火系統的電路圖，設置有檢測端子，可通過儀器儀表檢測各種信號參數如電壓、電阻、頻率等。適用于中高等職業技術院校普通教育類學院和培訓機構對汽車點火系統的理論和維修實訓的教學需要。

本實訓臺功能齊全、操作方便、安全可靠。

二、主要用途

1、適用于各類型院校及培訓機構對汽車點火系統理論和維修實訓的實訓教學需要。

2、適用于各類型院校及培訓機構對汽車點火系統模塊單元教學需要。

3、適用于汽車職業技能鑒定考核的需要。

4、適用于汽車點火系統模塊的結構與原理認知、功能動態演示、故障模擬與考核、故障檢測與維修、故障診斷與排除等教學需要。

三、結構組成

安裝六種不同類型點火系統實物:

①四缸傳統觸點點火系統；

②大眾普?；魻栯娮狱c火系統；

③大眾電控雙缸點火系統;

④磁脈沖有分電盤式點火系統整套配件(豐田5A-FE);

⑤電控單缸點火系統(帕薩特);

⑥日產SR20光電式點火系統整套配件;

發動機電腦、曲軸位置感應器、凸輪軸位置感應器等與點火直接相關的傳感器、點火放大器、電源、高壓線、高壓包、火花塞、調速電機、分電器、控制面板、可移動臺架、OBD診斷座、彩色原理與結構圖、故障設置系統、移動臺架等及使用說明書等。

四、功能特點

1、可運行六種不同類型汽車點火系統，展示六種不同類型汽車點火系統的組成結構及原理。

2、操縱點火開關與電機調節開關，可真實演示汽車六種不同類型點火系統的工作過程。

3、故障模擬系統可模擬實際運行工況，設置多種實車電器系統常見故障（常規：1-36個），故障點內容及類型可根據用戶調整。

4、用LED 燈顯示工作狀態。

5、面板上安裝有檢測端子，可直接在面板上檢測系統電路元件的電信號，如電阻、電壓、電流、頻率、波形信號等。

6、數顯表顯示傳感器信號電壓值。

7、面板上繪有原車一致的彩色UV平板噴繪電路圖，4mm鋁塑板直接噴繪彩色原理圖（UV平板噴繪原理面板質保多年不變色），學員可直觀對照原理電路圖和系統實物，認識和分析系統的工作原理。

8、大眾電控單/雙缸點火系統，安裝OBD診斷座，可測試系統故障碼及數據流等參數。

9、磁電式點火系統，安裝豐田診斷座，可測試系統故障碼等參數。

10、示教板加裝電源總開關、轉動部件防護罩等安全保護裝置。

11、示教板底座部分采用鋼性結構焊接，面板柜沖壓成形，面板柜與底座可分離，臺架表面采用烤漆工藝帶萬向自鎖腳輪裝置。

12、配備有使用說明書、實驗指導書等相關資料。

13、臺面保留30cm寬空間,方便放置檢測用的儀器及儀表/實驗報告等。

五、外形尺寸

設備外形：1740*650*1700mm(長*寬*高)
