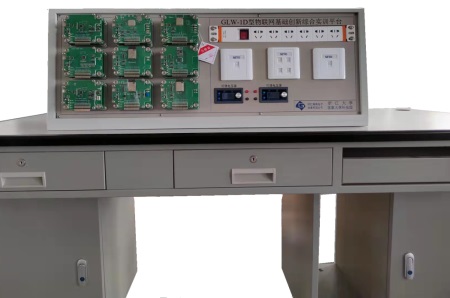

GLW-1D型物聯網基礎創新綜合實訓平臺

 GLW-1D型物聯網基礎創新綜合實訓平臺是一款面向電子信息、計算機及物聯網專業的教學實訓設備，主要由傳感網應用開發實訓套件、傳感器系列套件、單片機系列套件、執行器系列套件、自動識別套件、電腦、操作臺、傳感網應用開發實訓套件線材包、交換機、路由器、云平臺、開發工具及實訓指導書等部分組成，實訓平臺配置高性能的主板及拓展接口，并有多種物聯網模塊和傳感器模塊可供選擇，平臺與模塊采用非固定式磁性吸合連接方式設計，直接吸附到實驗平臺對應插槽內即可使用，無需額外接線，平臺實驗?zāi)K槽與教學模塊之間采用彈性探針觸點方式供電及提供信號傳輸，學生可以任意搭接模塊進行實驗，完成物聯網基礎知識學習以及復雜的多模塊聯網實驗，拓展性強。

 該實訓平臺資源豐富，提供幾十種課程實驗，可完成單片機技術、嵌入式系統、RFID技術、ZigBee技術、射頻識別技術、無線通訊技術、互聯網技術、傳感器技術、數據采集、無線傳感器網絡、物聯網應用程序開發、智能終端開發、電路設計、集成電路技術、電子應用技術等諸多課程的實驗實訓，課程實驗提供開放的軟件及硬件資源，著重培養學生的實際動手能力，可實現教學、科研、學生畢業設計等相關物聯網課題。

一、傳感網應用開發實訓套件

（一）、傳感網應用開發實驗平臺

1)平臺提供至少3種不同安全電壓等級的獨立電源輸出接口；

2)平臺支持自主電路搭建，內嵌集成電路實驗板（面包板）；

3)平臺支持“通訊”與“自動”兩種通信模式，并支持面板一鍵切換；

4)平臺支持與PC及Android設備聯機實驗；

5)平臺具備實驗?zāi)K在線監測功能；

6)平臺支持多種課程實訓；

7)平臺支持傳感網應用開發職業技能認證培訓系統；

8)為利于實驗的操作性與后期相關技術升級，平臺與模塊采用非固定式磁性吸合連接方式；

9)平臺經過可靠性驗證，平臺實驗?zāi)K槽與教學模塊之間采用彈性探針觸點方式供電及提供信號傳輸；

10）為保障物聯網基礎教學傳感器課程、單片機課程、自動識別課程的兼容性，傳感器系列套件、單片機系列套件、自動識別系列套件均可在傳感網應用開發實驗平臺上進行教學實訓；

（二）、物聯網云平臺

1）可實現家居情景模式設定管理，燈光照明系統智能控制，家庭環境智能控制，智能化安防報警等功能；

2）可在廣域網中通過PC、移動智能終端、智能網關等設備登錄云平臺；

3）具備項目管理功能，提供定制化的項目中心集中管理；

4）支持物聯網SAAS項目的新建并支持授權API的自動生成功能；

5）支持物聯網云網關的配置，支持云網關的設備管理、編輯等功能；

6）云平臺與物聯網項目云網關之間的心跳輪詢時間可在3-15S之間設置；

7）提供多種的項目案例配置默認地址，可提供智能家居安居、養殖案例等默認地址配置；

8）兼容行業中常見的物聯網功能節點，支持數字量Modbus、模擬量Modbus及Zigbee無線傳輸類型的節點管理；

9）支持15種以上常用傳感器節點，支持溫度、濕度、水溫、二氧化碳、光照、風速、大氣壓力、空氣質量、可燃氣體、火焰、紅外對射傳感器等；

10）支持手動與默認的物聯網節點配置方案，提供至少一種默認節點配置方案。

11）支持物聯網節點的狀態查詢并可按需控制；

（三）ZigBee協調器模塊

1)適用于2.4GHz、IEEE 802.15.4.ZigBee和 RF4CE 應用；

2)支持ZigBee2007/ ZigBee2007 PRO協議；

3)可應用在2.4-GHz IEEE 802.15.4系統、RF4CE控制系統、ZigBee系統；

4)Zigbee開發模塊可支持外置數字量輸入通道，模擬量輸入通道，數字量輸入輸出通道；

5)支持多種無線網絡組網模式：點對點通訊、星狀通訊、樹狀通訊、廣播通訊；

6)具備RS-232通信接口；

7)帶USB2.0控制器，具備全速接口；

（四）、硬件部分

1.ZigBee模塊

1)適用于2.4GHz、IEEE 802.15.4.ZigBee和 RF4CE 應用；

2)支持ZigBee2007/ ZigBee2007 PRO協議；

3)可應用在2.4-GHz IEEE 802.15.4系統、RF4CE控制系統、ZigBee系統；

4)Zigbee開發模塊可支持外置數字量輸入通道，模擬量輸入通道，數字量輸入輸出通道；

5)支持多種無線網絡組網模式：點對點通訊、星狀通訊、樹狀通訊、廣播通訊；

2.M3主控模塊（CAN/485）

1)支持ISO國際標準化的串行通信協議；

2)通過CAN收發器接口芯片與物理總線相連；

3)內置總線ESD保護：±16kV HBM；

4)兼容ISO 11898-2標準；

5)總線支持不少于120個節點的連接；

6)數據速率至少1Mbps；

7)支持三種工作模式：高速、低功耗、斜率控制；

8)具備獨立的RS-485通信總線，收發可控；

9)內置TVS/ESD保護（HBM:±2kV），驅動器輸出短路保護；

10)3.3V供電，兼容5V邏輯電平接口；

11)支持不少于32個收發器的總線連接；

12)傳輸速率至少10Mbps；

3.NB-IoT模塊

1)內置Cortex-M3(32位），主頻支持 32 kHz 到 32MHz，≥64K FLASH, ≥16K RAM,≥4K EEPROM,支持 ADC（12 位）≥24 個通道；

2)支持頻段B8(900MHz),B5(850MHz)；

3)支持AT指令：3GPP TR 45.820和其它AT擴展指令；

4)下載方式支持UART；

5)支持節點盒獨立供電方式；

6)支持OLED液晶；

7)支持SWD調試接口；

8)支持傳感器擴展接口；

4.LoRa模塊

1)模塊工作電壓：3.3V或5V；

2)無線工作頻段：401-510MHz；

3)無線發射功率：Max.19±1 dBm，接收靈敏度：-136±1dBm (@250bps)；

4)采用LoRa 調制方式，同時兼容并支持FSK, GFSK,OOK 傳統調制方式；

5)支持硬件跳頻（FHSS）；

6)支持SPI/I2C接口的OLED屏；

7)帶擴展接口，可以連接傳感器小模塊；

8)支持全速USB 2.0接口；

5.藍牙通訊模塊

1)采用Bluetooth4.0標準及以上芯片；

2)射頻頻率：≥2.4GHz；

3)支持低功耗工作模式，外部中斷可喚醒系統；

4)無線傳輸速率zui高可達2Mbps；

5)可編程功率輸出zui大可達4dBm；

6.Wi-Fi通訊模塊

1)符合IEEE 802.11b/g/n標準；

2)至少32 位微型 MCU，主頻支持 80 MHz 和160 MHz，10bit高精度ADC，支持 RTOS，內置TCP/IP協議棧；

3)支持WEP/TKIP/AES數據加密；

4)支持WPA/WPA-PSK、WPA2/WPA2-PSK安全機制；

5)支持Wi-Fi Direct(P2P)連接；

6)支持工作模式：Station/SoftAP/SoftAP+Station；

7)傳輸距離：典型可視環境下，室內大于50米，室外大于100米；

7.多功能底座

1)支持USB供電，采用USB-B型母口；

2)內置不低于1000mAh可充電鋰電池，其接入狀態可通過滑動開關切換，并帶有充電管理功能，電池充電狀態通過指示燈提示；

3)具備至少一個RS-485接口，可將NB-IOT、LoRa的實驗?zāi)K連接到其它帶有RS-485通信接口的設備；

4)內置UART-USB2.0轉換電路，實現實驗?zāi)K與PC機的數據通信；

8.物聯網網關

1）處理器主頻不低于580MHz。內部集成DDR2控制器 、SPI控制器接口、PCI-E控制器、TF卡等接口，硬件資源豐富，能夠作為高端產品的高性能CPU使用；

2）Ethernet接口：網關內部集成10/100自適應以太網，可直接實現LAN口及WAN口功能，每一個完整的收發器通過網口變壓器連接到網口，遵循IEEE802.3和IEEE802.3u規范；

3）WIFI：

a.符合IEEE 802.11b/g/n標準；

b.支持2.4G 300MHz全功能無線路由；

c.支持WEP/TKIP/AES數據加密；

d.支持WPA/WPA-PSK、WPA2/WPA2-PSK安全機制；

e.支持Wi-Fi Direct(P2P)連接；

f.支持工作模式：Station/SoftAP/SoftAP+Station；

g.傳輸距離：典型可視環境下，室內約50米。室外約100米；

4）安全：使用硬件加密芯片，包含EEPROM 陣列，可用于存儲至少16 個密鑰、證書、其他讀/寫、只讀或密碼數據、使用記錄和安全配置。可通過多種方式限制對存儲器各個部分的訪問，并且可以鎖定配置以防止geng改?？赏ㄟ^標準I2C 接口至少1 Mb/s 的速度訪問器件。芯片可采用橢圓曲線加密和ECDSA 簽名協議實施完整的非對稱（公鑰/私鑰）加密簽名解決方案。該器件可對NIST 標準P256 主曲線進行硬件加速，并支持從高質量私鑰生成到ECDSA 簽名生成、ECDH 密鑰協議和ECDSA 公鑰簽名驗證的完整密鑰生命周期。此外，芯片還可以在硬件中實施AES-128、SHA256 以及多種SHA 衍生品，如HMAC（SHA）、PRF（TLS 中的密鑰派生功能）和HKDF。便于GCM 加密/解密/身份驗證，支持Galois Field Multiply（又名Ghash）；

5）其他接口：具備電源接口。TF卡槽。RS-232接口不少于4個。RS-485接口不少于 2個；

9.移動實訓臺

1)可置于普通桌面上，靈活快速搭建物聯網實訓環境；

2)配置網孔面板，可從正面、背面靈活安裝各類物聯網設備；

3)電源輸入：220V；

4)強電供電至少6組，220V 3孔插座。帶電涌保護功能，帶SPD指示燈；

5)弱電供電至少2組，每組不少于三種不同輸出電壓；

6)網絡接口：至少支持1個WAN口和4個LAN口；

7) 支持WIFI功能；

10.報警燈

1）發光材料：LED；

2）工作電流：不大于120mA；

3）頻閃速度：至少90次/分鐘；

11.燈泡

1）標準螺口帶底盒燈座；

2）LED照明燈；

12.繼電器模塊

1）至少兩路控制繼電器；

2）繼電器規格為7A-240VAC；10A-24VDC；10A-110VAC；

13.可定義傳感器（支持模擬輸出）

1）支持通過服務下發的方式，對傳感器類型、連接方式、傳輸協議和生成數據進行自定義；

2）可定義傳感器可模擬出多種傳感器數據并輸出模擬信號；

3）工作電壓：小于或等于DC 12V@1A；

4）通訊協議：支持WiFi、RS-485通訊；

WiFi技術參數：

a) 兼容IEEE 802.11 b/g/n協議，內置完整TCP/IP協議棧；

b) WiFi@2.4GHz，支持WPA/WPA2安全模式；

c) 支持TCP、UDP、HTTP、FTP；

d) 支持Station/SoftAP/SoftAP+Station無線網絡模式；

5）輸出：

a) 具備1路12-bit電流源輸出，輸出電流范圍可編程設置為4-20 mA、0-20 mA或者0-24 mA，輸出溫漂±3ppm/℃；

b) 具備1路12-bit DAC輸出，采樣率zui高3.2Msps，輸出電壓不大于3.3V；

c) 具備1路脈沖輸出（3.3V邏輯電平，非隔離）；

6）外型尺寸不大于：90*70*60mm（含天線）；

模擬量傳感模塊輸出信號是電壓型模擬量的傳感器組合，用于光照度、氣體濃度傳感實驗；

14.光敏傳感器模塊：

1）暗電流：不大于0.2μA；

2）亮電流：4μA（Vdd=5V,10Lux,Rss=1kΩ），40μA(Vdd=5V,10Lux,Rss=1kΩ)；

3）感光光譜：880~1050 nm；

4）功耗不大于50mW，電流不大于30μA；

15.可燃性氣體傳感器：

1）回路電壓±5V，加熱電壓zui高直流24V；

2）對甲烷、乙烷、丙烷等可燃性氣體靈敏度高；

3）測量范圍：500~10000ppm；

4）靈敏度（電阻比）：0.60±0.05；

5）加熱器功耗：不大于835mW；

16.空氣質量傳感器：

1）加熱器電壓5V±0.2V AC/DC，回路電壓5V±0.2V DC；

2）對VOC、氨氣、硫化氫等氣體靈敏度高；

3）加熱器功耗：不大于280mW；

4）靈敏度（傳感器電阻變化率）：0.15~0.5；

17.數字量傳感模塊

支持輸出信號是數字量的傳感器組合，用于溫度、濕度、心率等傳感實驗；

18.溫濕度傳感模塊規格：

1）工作電壓：3.3V或5V；

2）電容式傳感器測量相對濕度，帶隙傳感器測量溫度；

3）默認測量分辨率為溫度14 位、濕度12 位，可通過給狀態寄存器發送命令將其降低為溫度12 位、濕度8 位；

4）濕度測量范圍：0～100% RH，溫度測量范圍：-40～+123.8℃；

5）濕度測量精度： ±3.0%RH，溫度測量精度： ±0.4℃；

6）全量程標定；

7）兩線串行通信接口；

19.心率傳感模塊規格：

1）工作電壓：3.3V或5V；

2）集成心率監測儀和脈搏血氧儀功能；

3）支持I2C通信接口，并帶中斷信號輸出，邏輯電平均為3.3V；

4）可編程采樣率和LED電流，低功耗；

20.開關量傳感模塊

輸出信號是開關量的傳感器組合，用于熱釋電紅外、火焰、聲音等傳感實驗；

21.熱釋電紅外傳感器：

1）工作電壓：3.3V或5V；

2）信號輸出信號電平：高3.3V/低0V；

3）感應范圍：小于120度錐角，7米以內；

4）延遲時間：可調（0.3秒~10分鐘）；

5）封鎖時間：0.2秒；

6）觸發方式：L不可重復，H可重復，默認值為H；

22.聲音傳感模塊：

1）靈敏度：-48~66dB；

2）頻響范圍：50~20kHz；

3）方向特性：全指向；

4）信噪比：大于58dB；

5）聲音信號強度閾值電位器可調；

23.火焰?zhèn)鞲心K：

1）探測波長：700~1100 nm；

2）供電電壓：3.3V或5.5V；

3）探測距離：大于1.5m；

4）具有開關量和模擬量兩種輸出；

24.應用開發配件

包含線材、仿真器、接口轉換器等配件。

二、傳感器系列套件

（一）溫度/光照傳感模塊

1.支持熱敏電阻\光敏電阻傳感實驗；

2.支持NTC溫度特性曲線動態實時顯示；

3.支持溫度控制電位器調節功能；

4.標稱電阻值R25：10KΩ；

5.電阻誤差：±1%；

6.B值：不小于3950K；

7.支持模擬量AD輸出功能；

（二）紅外傳感模塊

1.支持紅外對射、紅外漫反射傳感實驗；

2.支持不低于4路紅綠指示燈顯示；

3.同時提供傳感器的模擬量、數字量信號；

4.正向電壓：不小于1.2V（IF=20mA）；反向電流：不小于10μA（VR=5V）；

5.波長：小于940 nm；視角：不大于35 Deg；

（三）聲音傳感模塊

1.支持聲音傳感實驗；

2.支持至少1路數字量輸出；

3.支持聲音放大信號及聲音控制模擬量輸出；

4.靈敏度（1KHz,0Db=1V/Pa）：-46±2dB；

5.阻抗： Less than 2.2KΩ；

6.頻率范圍：20-16,000Hz；

7.工作電壓：不大于4.5V；工作電流：<0.5mA；

8.信噪比：>58dB；

（四）霍爾傳感模塊

1.支持霍爾開關及霍爾線性傳感實驗；

2.支持2路霍爾開關數字量輸出；

3.支持4路霍爾線性模擬量輸出功能；

4.霍爾開關元件工作電壓：4.5-24 V；工作電流：>4.4mA；

5.霍爾線性器件工作電壓：3.0-6.5V；工作電流：>4.2mA；靈敏度：>1.8mV/G；

6.支持線性霍爾磁感強度的圖像動態顯示；

（五）稱重傳感模塊

1.支持全橋電阻應變式稱重傳感實驗；

2.量程范圍：25；靈敏度：0.7±0.03mv/v；

3.滯后：±0.05%F.S.；重復性：±0.05%F.S.；

4.支持傳感器信號調零、及輸出檢測；

5.支持1路模擬量輸出功能；

（六）濕度傳感模塊

1.支持電容型濕度傳感實驗；

2.支持濕度值脈沖信號輸出；

3.量程：1%-99%；恢復時間：小于或等于10s；響應時間：小于或等于5s；

4.濕滯：+/-1.5%；長期穩定性：0.5%RH/yr；

（七）壓電傳感模塊

1.支持壓電振動傳感實驗；

2.基本靈敏度：0-50 mV/g；諧振靈敏度：0-1.4V/g；

3.諧振頻率：180Hz；+3dB頻率：90Hz；

4.支持1路數字輸出；

5.支持壓電信號檢測；

6.支持壓電電荷信號檢測；

7.支持壓電脈沖放大信號檢測；

8.支持震動靈敏度調節功能；

（八）氣體傳感模塊

1.支持MQ系列半導體氣體傳感實驗；

2.檢測氣體：可燃氣體、煙霧；檢測濃度：300-10000ppm(可燃氣體)；

3.靈敏度：Rs(in air)/Rs(1000ppm異丁烷)≥5；濃度斜率：≤0.6(R3000ppm/R1000ppm C3H8)；

4.支持1路數字量輸出；

5.支持1路模擬量AD輸出功能；

6.支持煙霧、空氣質量、一氧化碳等多種氣體的擴展實驗；

（九）DIY板模塊

1.支持傳感器系列所有模塊的電路搭建；

2.支持支持電路創新設計實驗；

3.支持從原理圖、布線、焊接、調試的綜合訓練；

（十）DIY測試模塊

1.支持4路數字量輸入檢測；

2.支持4路模擬量輸入檢測；

3.支持4路數字量輸出控制；

4.提供1路TTL電平的串口信號；

（十一）位移傳感模塊

1.支持金屬材料的接近檢測實驗；

2.感應距離0～2cm，判定距離可調節；

3.電渦流感應線圈工作頻率0-125KHz；

4.支持1路接近開關數字量輸出；

5.支持1路模擬量AD輸出功能；

（十二）熱電偶傳感模塊

1.支持模擬式及數字式熱電偶測量實驗；

2.溫度量程：-50℃～230℃；

3.具備斷偶報警功能；

4.包含1路SPI總線熱電偶電路；

5.包含1路模擬量AD輸出；

（十三）超聲波傳感模塊

1.支持超聲波距離測量實驗；

2.測試量程：2cm～180cm；

2.具備電平觸發的測量功能，支持串口命令觸發測量；

3.支持距離相關的脈沖輸出；

4.支持距離相關的時間數值輸出；

（十四）微機電傳感模塊

1.支持三軸加速度測量實驗；

2.具備不少于3路模擬量AD輸出；

3.支持傳感器三軸傾斜角動態展示；

4.具備三軸加速度分量的圖形顯示；

5.具備三軸加速度波形輸出。

三、單片機系列套件

（一）單片機開發模塊

1.CPU：增強型8051CPU，單時鐘/機器周期，速度比普通8051快8-12倍；

2.24KB片內FLASH存儲器內存，擦寫次數不少于10萬次；

3.1024B片內存儲RAM；13KB的內部EEPROM；內建4路AD輸入；

4.ISP/IAP，在系統可編程/在應用可編程，無需仿真器和編程器；支持RS485總線下載；

5.內部高精度R/C時鐘（±0.3%），ISP編程時內部時鐘在5MHz~35MHz范圍內可設置；

6.支持程序加密后傳輸，防攔截；

7.支持CPU的所有IO口全部引出到排針座，便于外接控制電路；

8.支持所有的測試點都帶有測試點勾夾，便于同步測量信號；

（二）邏輯擴展模塊

1.支持單片機總線擴展及地址譯碼功能；

2.支持總線接口類型：74HC373.74HC245.74HC244.74HC138；

3.支持邏輯門擴展類型：74HC00、74HC02；

4.所有接口全部引出，并帶有測試點勾夾，便于同步測量信號。提供驅動函數庫及子函數源代碼，便于嵌入式開發學習；

（三）功能擴展模塊

1.SRAM擴展單元

（1）低功耗CMOS技術，256KB存儲，支持字節讀寫和頁讀寫模式；

（2）SPI總線通訊、zui大讀寫clock：20MHz；

（3）支持同步讀寫功能，效率雙倍提升；

（4）配置芯片IO排針座及測試勾夾。配合51單片機進行SRAM擴展；

2.EEPROM擴展單元

（1）內部結構：16384 Byte存儲；

（2）I2C二線制串行接口，通訊速率1MHz；

（3）輸入引腳經施密特觸發器濾波抑制噪聲；

（4）雙向數據傳輸協議；

（5）支持64字節頁寫模式；

3.FLASH擴展單元

（1）8Mb存儲容量；

（2）超過100000次的擦除壽命；

（3）軟件、硬件寫保護功能；

（4）可達50MB/S的數據通訊速率；

（5）支持四倍速SPI通訊模式;

4.RTC模塊

（1）支持基于32.768K晶體的秒、分、時、日、星期、月、年計數，帶有世紀標志；

（2）I2C總線通訊，速度可達10MHz；

（3）支持可編程輸出：32.768KHz、1024Hz、32Hz、1Hz；

（4）安全性：具備報警和計時器功能，并配置掉電檢測器；

5.數碼管驅動擴展單元

（1）支持集成兩片74HC595串聯，驅動八段數碼管驅動電路；

（2）移位時鐘頻率：Fmax> 25MHz；

（3）通訊模式：標準SPI串行總線；

6. AD/DA擴展單元

（1） 支持通訊方式：I2C串行總線，速率10MHz；

（2）不低于 3個硬件地址引腳尋址；

（3）不低于 4個模擬輸入可編程為單端型或差分輸入，自動增量頻道選擇；

（4）支持模擬電壓范圍：VSS~ VDD，且內置跟蹤保持電路；

（5）支持8-bit逐次逼近A/D轉換器；

（6）支持4路DA輸入，單路模擬輸出；

7.紅外發送/接收單元擴展模塊

（1）配置LED紅外發射管；

（2）接收模塊：PC838集成接收管；

（3）提供驅動函數庫及子函數源代碼，便于嵌入式開發學習；

8.步進電機驅動擴展單元

（1）寬電壓輸入：2.7V~15VDC；

（2）超低內阻：HS：0-500mΩ，LS：0-500mΩ；

（3）硬件保護：內置高電壓保護及斬波輸出和超溫傳感器輸出信號；

（四）顯示模塊

1.LCD屏：支持128X64點陣顯示，低功耗LED背光；

2.內建不小于4K bit內存；

3.支持6800總線通訊模式；

4.寬電壓供電：2.7V～5.5V；

5.內建溫度補償功能，顯示geng柔和一致；

6.數碼管：支持配置8位8段數碼管，掃描顯示模式，掃描頻率50Hz；

7.提供驅動函數庫及子函數源代碼，便于嵌入式開發學習；

（五）磁卡模塊

1.可解單、雙、三軌讀卡信號；

2.能補正磁訊號較差的卡片機以磨損磁頭；

3.自動GAIN控制，可讀取iso07811.7812，ibm等標準磁卡；

4.Asic內含資料緩存功能；

5.符合ROHS標準；

6.提供驅動函數庫及子函數源代碼，便于嵌入式開發學習；

（六）打印機模塊

1.支持58mm寬高速熱敏打印機，打印壽命不少于50KM；

2.高速打?。捍蛴∷俣炔坏陀冢?8行/秒）；

3.支持圖形和多種條行碼打印；

4.易裝紙結構，紙卷直徑小于等于35mm；

5.提供驅動函數庫及子函數源代碼，便于嵌入式開發學習；

（七）鍵盤模塊

1.鍵盤矩陣，不少于10個數字鍵、不少于9個功能鍵，白色鍵盤背光；

2.大不于3.3V供電直接取自底板；

3.支持連接S3C2451 INT、GPIO口；

4.主要控制信號需要引出來，便于外接線纜控制；

四、執行器系列套件

（一）繼電器模塊

1.兩路5V控制繼電器；

2.支持繼電器規格7A-240VAC；10A-24VDC；10A-110VAC；

（二）指示燈模塊

1.支持標準86型E27螺口帶底盒燈座；

2.支持DC12V LED照明燈；

（三）風扇模塊

支持DC12V散熱風扇；

（四）步進電機模塊

支持DC5V二相四線步進電機；

（五）直流電機模塊

支持DC5V減速電機。

五、自動識別套件

（一）HF射頻開發模塊

1.高頻RFID模組由分立器件搭建，展現高頻RFID電路原理；

2.支持ISO14443 1～4/type A/B協議，可對邏輯加密卡及CPU卡進行操作，可演示完備的卡片防沖突機制；

3.支持中國銀聯接口規范及EMV協議規范；

4.模塊配備符合ISO標準的天線；

5.模塊支持高頻M1卡、CPU卡分步驟讀寫；

6.主要控制信號通過測試環引出，便于外接控制及測量；

7、配置RF接口、lisaajous調諧電路；

（二）NFC射頻模塊

1.高頻RFID模組由分立器件搭建，展現高頻RFID電路原理；

2.支持NFC讀卡器模式；

3.支持卡標簽的激活；

4.支持卡標簽的密鑰驗證，同時支持A密碼與B密碼的認證；

5.數據的讀寫支持16進制與非16進制格式；

6.主要控制信號通過測試環引出，便于外接控制及測量；

（三）LF射頻模塊

1.支持低頻RFID標簽卡UID讀取；

2.低頻RFID模組由分立器件搭建，展現低頻RFID電路原理；

3.支持低頻RFID標簽卡塊數據的讀取與寫入，支持數據塊讀寫的選擇；

4.數據的讀寫支持16進制與非16進制格式；

5.自帶收發命令的調試信息，可查看當前串通信的數據信息；

6.RFID實驗箱主板上LED屏顯示相關的讀寫或命令信息；

7.主要控制信號通過測試環引出，便于外接控制及測量；

（四）UHF射頻模塊

1.超高頻RFID模組由分立器件搭建，展現超高頻RFID電路原理；

2.射頻電路設計PA功放，功率不小于26db；

3.支持超高頻RFID標簽UID讀?。?/span>

4.支持超高頻RFID標簽存儲器選擇，存儲器包含保留內存、EPC存儲器、TID存儲器、用戶存儲器可選；

5.支持超高頻RFID標簽數據寫入；

6.自帶收發命令的調試信息，可以查看當前串通信的數據信息；

7.主要控制信號通過測試環引出，便于外接控制及測量；

（五）有源RFID模塊

1.支持內嵌2.4GHz低功耗無線收發內核，空中速率1Mbps（MAX）；

2.支持內建高性能51內核，16KB flash，1KB RAM，1KB NV RAM；

3.支持內置128bit AES硬件加密，32bit 硬件乘除協處理器，6~12bit ADC，兩路PWM、I2C，UART，硬件隨機數產生器，WDT、RTC、模擬比較器等；

4.配置板載天線及外置天線接口；識別距離板載天線不小于20M，外接天線不小于80M；

5.識別能力不少于50張/次，防沖突；

（六）有源RFID標簽

1.支持內嵌2.4GHz低功耗無線收發內核，空中速率1Mbps（MAX）；

2.支持內建高性能51內核，16KB flash，1KB RAM，1KB NV RAM；

3.支持內置128bit AES硬件加密，32bit 硬件乘除協處理器，6~12bit ADC，兩路PWM、I2C，UART，硬件隨機數產生器，WDT、模擬比較器等；

4.配置板載天線及外置天線接口；識別距離板載天線不小于20M，外接天線不小于80M；

5.標簽?zāi)K板載RTC，內置電池，壽命大于36個月（無傳感器）；

6.配置標準傳感器接口，兼容多種傳感器類型，傳感器采樣頻率可設置2S-3600S/次；

7.配置多路端口，便于外接線纜控制；

（七）條碼識讀模塊

1.模塊采用二維碼硬件解碼芯片（QFN64封裝）；

2.解碼芯片主頻可配置為晶振頻率的4倍、6倍、8倍、10倍；

3.解碼類型：1D：EAN-13，EAN-8，UPC-A，UPC-E，ISSN，ISBN，Codabar，Code 128，Code 93，ITF-6，ITF-14，Interleaved 2 of 5，Industrial 2 of 5，Standard 2 of 5，Matrix 2 of 5，GS1 Databar，Code 39，Code 11，MSI-Plessey，Plessey。 2D：PDF417，DataMatrix，QR碼；

4.CMOS sensor接口：支持752X480/640X480點陣，含黑白RAW、YUV422.RGB565.RGB555格式；

5.采用全高度條碼的掃描解碼和碼詞統計技術，支持貫穿性劃痕、多點污損、油墨擴散等低品質條碼的解碼。支持解碼掃描軌跡和圖像疊加；

6.支持通過I2C接口對CMOS sensor進行自動曝光控制，包括MT9V022.OV7221.OV7721；

7.識讀精度：≥ 3mil；提供光源：LED(617.5 nm – 633.5 nm)；

8.光源強度：≥320 LUX (130 mm )；

9.識讀景深：≥15cm；

10.條碼靈敏度：旋轉360°；傾斜45°；偏轉45°；

11.主要控制信號需要引出來，便于外接線纜控制；

（八）射頻天線

1.支持符合ISO14443 TYPE A 和TYPE B規范；

2.支持識讀距離0~4cm，無盲區；

（九）M3模塊

1.支持32位Cortex-M3處理器，72MHz（MAX）；

2.支持128KB Flash，20KB SRAM；

3.CPU的控制管腳及功能腳全部引出插針，便于外接控制線纜；

4.CPU的控制管腳及功能腳全部引出測試環，便于同步信號測量。

同步PC版：

GLW-1D型物聯網基礎創新綜合實訓平臺http://www.gaolian.tech/prodisplay.php?id=131
