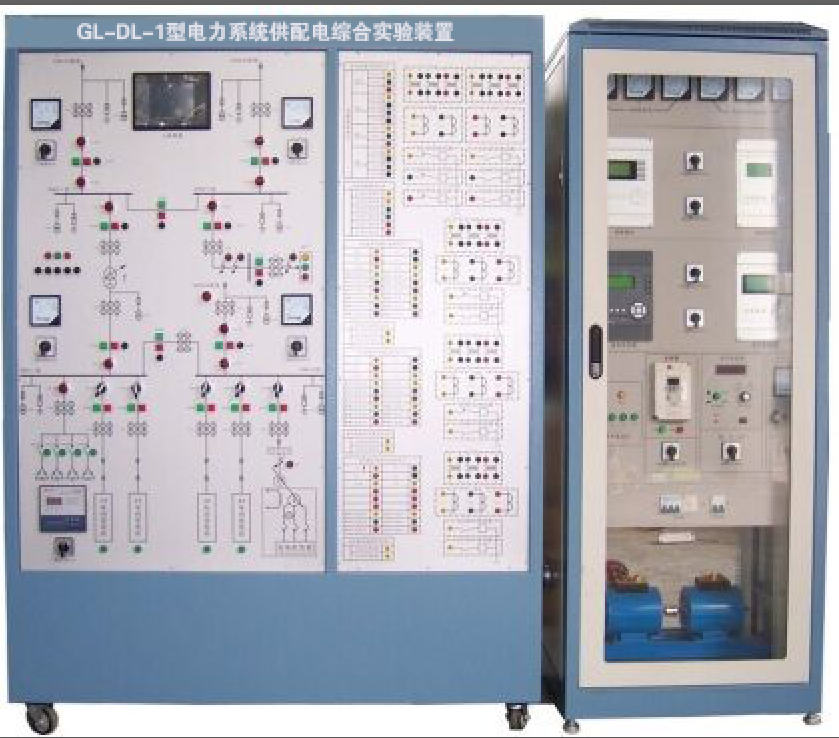

本裝置是根據機械工業職業技能鑒定指導中心編寫的《電工技術》、《電工基礎》、《電工技師培訓教材》結合《工廠供電》和《供配電技術》課程研發生產的。GL-DL-1型電力系統供配電綜合實驗裝置主要對教材中的35kV的總降壓變電所(HSS)、10kV的高壓配電所(HDS)及車間用電負荷的供配電線路中涉及的微機繼電保護裝置、備用電源自動投入裝置、無功自動補償裝置、智能采集模塊以及工業人機界面等電氣一次、二次、控制保護等重點教學內容進行設計開發的，通過在本實驗裝置中的技能訓練能在深入理解專業知識的同時，培養學生的實踐技能，并且GL-DL-1型電力系統供配電綜合實驗裝置還有利于學生對變壓器、電動機組、電流互感器、電壓互感器、模擬表記、數字電秒表及開關元器件工作特性和接線原理的理解和掌握。

一、技術參數

1、輸入電源：三相四線AC380V±10%  50±2%Hz

2、使用環境：溫度-10℃～+40℃

3、整機容量：≤3kVA

4、主控屏尺寸：1600mm*600mm*1800mm

5、控制柜尺寸：800mm*600mm*1800mm

6、GL-DL-1型電力系統供配電綜合實驗裝置儀表柜尺寸：800mm*600mm*1800mm

7、電腦桌：鋁合金800mm*600mm*1200mm

二、實驗項目

一章 工廠供電系統實驗裝置
二章 實驗裝置的安全操作說明
三章 實驗項目

1、 實驗臺電氣主接線模擬圖的認知

2、電氣主接線圖的認知

四章 工廠變配電室值班技能培訓

1、 電流互感器與電壓互感器的接線方式

2、 變壓器有載調壓

五章 工廠高壓線路的微機繼電保護實驗

1、 模擬系統正常、巨大、較小運行方式

2、模擬系統短路實驗

3、 電秒表的正確操作實驗

4、微機線路保護裝置參數整定操作

5、無時限電流速斷保護實驗

6、帶時限電流速斷保護實驗

7、微機定時限過電流保護實驗

8、反時限過電流保護實驗

9、電流電壓連鎖保護實驗

六章 高壓電動機的繼電保護

1、變頻器參數整定

2、微機電動機保護裝置參數整定操作

3、高壓電動機的速斷保護

4、高壓電動機的反時限過流保護

七章 工廠供電系統的自動裝置實驗

1、備投投入條件測試

2、備投裝置使用及自適應實驗

3、無功補償裝置認知實驗

4、無功自動補償實驗

八章 電力系統云平臺實驗

同步PC版：

GL-DL-1型電力系統供配電綜合實驗裝置http://gaolian.tech/prodisplay.php?id=314
