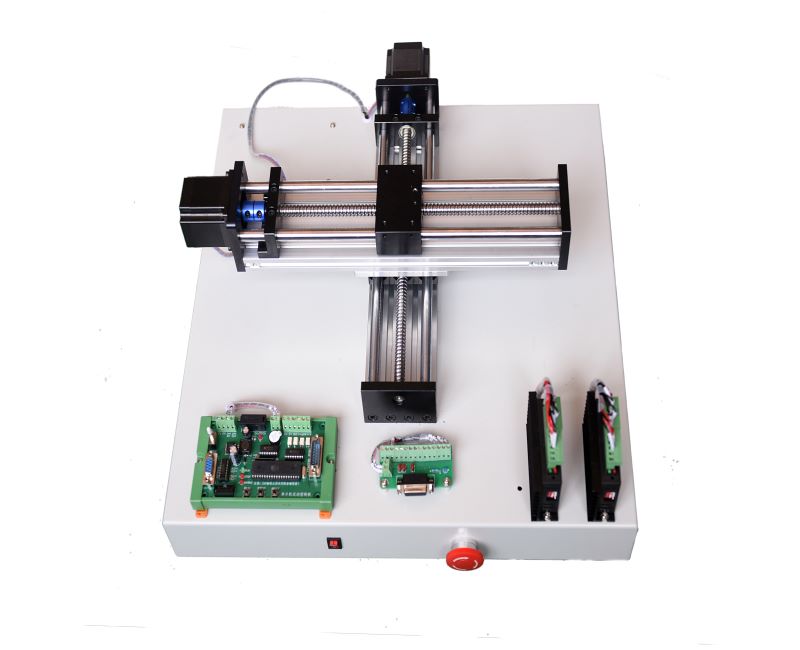

二維運動控制實驗模塊
二維運動控制實驗模塊
二維運動控制實驗模塊的技術性能和系統組成部分。
一、技術性能
1、定位精度：0.4mm
2、X 軸有效行程：230mm；Y 軸有效行程：230mm；運動速度20mm／s；運動加速度：1g
3、輸入電源：220V±10％(50Hz)
4、工作環境：溫度-10℃～+40℃ 相對濕度<85％(25℃) 海拔<4000m
5、裝置容量：≤1．2kVA
二、系統組成
（1）對象模塊
（2）51 單片機開發控制板
（3）運動控制卡一塊32 位 PCI 總線，即插即用
（4）步進電機驅動器二個輸出電流：電流為 2A
（5）穩壓直流 一個輸出電流：輸出電流為 5A
（6）運動控制卡接口板 一塊
（7）實驗平臺信號接口板 一塊
