一、電力系統實驗裝置產品概述

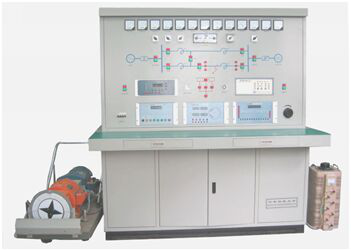

   GLDL-6型電力系統實驗裝置是一個自動化程度很高的多功能實驗裝置，它由發電機組、雙回路輸電線路及模型、無窮大電源等一次設備組成，通過中間開關站和單回、雙回線路的組合，可構成發電機與無窮大系統之間有四種不同聯絡阻抗，供系統實驗分析比較時使用。每臺原動機都配有微機自動調速裝置和手動調速裝置，并且有微機過速保護功能，每臺發電機配有微機自動準同期裝置和手動同期裝置，輸電線路還配微機過流保護和重合閘裝置。每套自動裝置都有三種控制方式供選擇，并且微機勵磁的運行方式和運行參數可在線修改。GLDL-6型電力系統實驗裝置具有各種微機自動裝置和手動控制裝置，便于學生進行比較實驗。本裝置是一個自動化程度很高的多功能試驗平臺，其有如下特點：

1、該裝置由發電機組、輸電線路單元、微機保護單元、負荷調節和同期單元、短路模擬單元等組成；

2、該裝置結構緊湊、占地面積小、安裝調試和檢修方便快捷；

3、模型參數可以調節，可模擬不同參數的輸電線路；

4、實驗系統安全可靠、操作方便靈活、物理現象直觀，

5、本電力系統實驗裝置具有各種微機自動裝置和手動控制裝置，便于學生進行比較實驗。

二、電力系統實驗裝置技術參數

1、輸入電源：三相四線AC380V+10%，50Hz

2、工作環境：溫度-10℃～+40℃、濕度<85% (25℃)

3、裝置容量：5.0kVA

4、外形尺寸：1.80m*0.90m*1.80m

5、GLDL-6型電力系統實驗裝置重量：300Kg

三、電力系統的實驗項目

1、同步發電機準同期并列實驗

1).手動準同期并列實驗；

2).半自動準同期并列實驗；

3).全自動準同期并列實驗；

4).各種信號波形觀測；

5).微機準同期裝置基本操作實驗；

6).微機準同期裝置整定值修改實驗。

2、同步發電機微機勵磁實驗

1).不同α（控制角）的勵磁電壓波形觀測實驗；

2).微機勵磁裝置的基本操作實驗；

3).微機勵磁裝置的整定值修改實驗；

4).微機勵磁裝置的錄波實驗；

5).不同勵磁方式的控制與切換實驗；

6).同步發電機強勵實驗；

7).欠勵限制實驗；

8).調差特性實驗；

9).過勵限制實驗；；

10).逆變滅磁和跳滅磁開關實驗；

11).伏赫限制實驗；

12).電力系統PSS 實驗（電力系統穩定性）。

3、單機—無窮大系統穩態運行方式實驗

1).單回路穩態對稱運行實驗；

2).雙回路與單回路的穩態對稱運行比較實驗；

3).單回路穩態非全相運行實驗。

4、電力系統功率特性（功角）和功率極限（靜態穩態性）實驗

1).無調節勵磁時，功率特性和功率極限的測定；

2).手動調節勵磁時，功率特性和功率極限測定；

3).微機自并勵時，功率特性和功率極限的測定；

4).微機它勵時，功率特性和功率極限的測定；

5).單回路、雙回路輸送功率與功角關系實驗。

5、電力系統暫態穩定性實驗

1).短路類型對電力系統暫態穩定性的影響實驗；

2).故障切除時間對暫態穩定的影響實驗；

3).有、無強勵磁對暫態穩定性影響實驗；

4).線路重合閘及其對系統暫態穩定性影響的

6、同步發電機的運行實驗

1).同步發電機安全運行極限測定；

2).同步發電機進相運行實驗；

3).同步發電機不對稱運行實驗；

4).同步發電機失磁異步運行實驗。

7、單機帶負荷實驗

1).獨立系統的特性實驗；

2).投、切不同負荷的實驗；

3).調速器調差特性實驗；

4).甩負荷實驗；

5).負荷調整實驗。
