一、產品概述

1、背景介紹

 當前學校、公司、企業園區等場景面臨諸多管理不嚴問題，例如由人流密集發生的踩踏事件、傳染性疾病的傳播以及推銷人員、發傳單人員、非本單位人員、未預約訪客等隨意進出導致的潛在安全隱患。傳統的刷卡人員通道系統雖然可以緩解上述問題，但是相關流程過于繁瑣，經常出現本單位人員忘記帶卡、IC卡丟失等現象，并且IC卡存在價格低廉、容易復制、易被他人借用等缺點。

近年來隨著互聯網、大數據、人臉識別算法技術的發展，人工智能逐漸應用到各個領域，當前學校、公司、企業園區等場景門禁考勤系統正由傳統刷卡模式走向AI人臉識別模式。它可以借助AI人臉識別技術，準確識別當前人員的真實身份，門禁訪客系統安全等級得到顯著提高，訪客通過互聯網技術提前網上預約，為來訪人員提供更好的通行體驗。

2、技術路線

  人臉識別，是目前應用廣泛的一種模式識別技術，是人工智能的重要分支。近年來，隨著深度學習的發展，人工智能程序人臉識別的準確率已經超過了人眼的平均水平。人臉識別技術目前在行業內得到了廣泛的應用，其意義在于將那些長時間重復性工作環境中的人解放出來，從而達到降低成本和提高工作效率的目的，比如客戶認證、嫌疑人檢測，但這并不意味著去取代某種職業或者技術，可以認為人臉識別技術是一種輔助手段。

相比于刷卡識別、指紋識別、虹膜識別等，人臉識別有許多優勢。

（1）自然性。人們一般都是通過看臉來辨別一個人，相比于指紋、虹膜、刷卡等，人臉識別更加直觀。

（2）采集簡便。只要一部手機、有個攝像頭可以拍攝采集人臉，操作簡單，不需專業的設備。

（3）更安全。人臉具有不易復制的特性，和傳統的門禁卡、指紋識別相比，采用防偽雙攝技術使得系統更加安全且不易被仿制，陌生人無法憑借化妝、戴假發、戴帽子、戴眼鏡等方法掩蓋人臉特征潛入。

（4）更便捷。人臉識別只需要人員主動注視攝像頭可以刷臉識別放行，無需擔憂忘記帶卡或手上拿著東西不方便進行刷卡等操作。

二、系統整體設計

1、設計說明目前門禁考勤系統應用場景比較廣泛，諸如公司、園區、寫字樓、養老院、倉庫、實驗室、圖書館等需要人員進出管控的場所。實際情況可以分為兩大類。一類是通過在各進出大門位置根據門的不同形態（如木門、玻璃門、防火門、金屬門等）加裝電磁鎖、電控鎖、平移控制機組等電控設備，結合門禁控制器、人臉識別終端、出門按鈕等設備，實現人員的出入管控和考勤功能。另一類是在關鍵通道等位置，根據不同場景選擇，選擇不同形態的人員通道道閘（如三輥閘、翼閘、擺閘、十字旋轉全高門），結合人臉識別設備終端，實現人員的出入管控和考勤功能。

（1）門禁管理系統設計

門禁通道是管控公司、企業園區等場景內部工作人員進出的有效保障。公司、企業管理人員通過云端智能前臺軟件將內部工作人員信息錄入，并將人員信息下發至人員通道人臉識別設備終端。授權人員可實現刷臉通行。

（2）考勤管理系統設計

根據實際需要，為公司設置靈活的打卡規則。智能前臺在管理后臺提供十分精細的打卡設置，充分照顧每個企業的特性，滿足固定上下班、周期班制、彈性上下班等考勤需求。員工刷臉即可考勤，打卡更便捷。

（3）訪客管理系統設計

云端智能前臺軟件訪客管理模塊幫助公司、企業完善登記訪客信息，應用人臉識別技術管理訪客與設備關聯，幫助公司企業實現訪客信息提前知曉，接待工作提前準備、拜訪流程暢通無阻。

解決訪客管理問題的智能訪客應用，通過軟硬件相結合，配合邀約記錄、來訪申請和管理辦公區等功能，實現訪客信息提前登記、接待工作提前準備、拜訪流程暢通無阻的目的，為用戶提供更為便捷的訪客管理方案，從而實現從傳統的人工管理到自動化管理的跨越式發展。

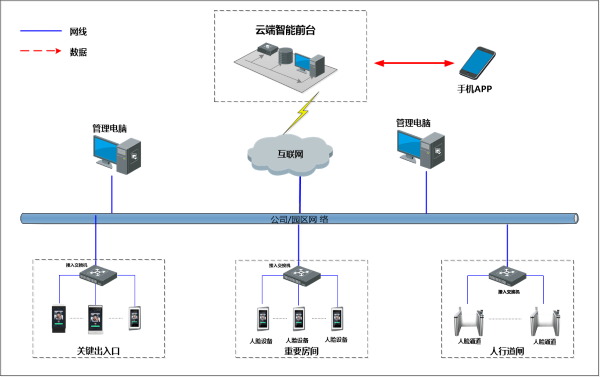

2、系統拓撲圖根據用戶管理的需求，本系統分為人臉識別門禁子系統、傳輸子系統和云端智能前臺軟件（門禁、考勤、訪客）等組成。根據用戶大門、出入口等位置實際現場情況，部署人臉識別電鎖門禁系統或人行通道閘機門禁系統。

（1）人臉識別電鎖門禁系統：在大門、關鍵出入門位置，根據門的不同形態（木門、玻璃門、金屬門）等部署一套電鎖門禁控制系統。進門側部署一套人臉識別終端設備，出門側采用出門按鈕。所有的人臉識別設備通過接入交換機，匯聚到公司企業現有網絡，并通過互聯網接入云端智能前臺平臺。

（2）人臉識別閘機通道系統：每個出入通道方向部署一套人臉識別終端設備。所有的人臉識別設備通過接入交換機，匯聚到公司企業現有網絡，并通過互聯網接入云端智能前臺平臺。

系統拓撲圖如下：

3、業務基本流程

（1）門禁管理流程

  1）用戶管理人員通過管理賬號登錄云端智能前臺，創建公司，完成員工管理、部門管理、職稱管理、公司信息管理等。

  2）在設備管理部分，完成前端人臉識別設備管理以及人員授權管理等操作，建立設備與人員的授權關系。

  3）授權人員信息成功下發后，授權工作人員可以通過前端人臉識別通到刷臉進出，并將人員出入信息記錄及現場抓拍圖片上傳至智慧云平臺，并生成出入識別記錄。

 4）陌生人試圖刷臉通行時，前端設備可設置提示陌生人警告或其他語音提醒。

（2）考勤管理流程

   1）用戶管理人員通過管理賬號登錄云端智能前臺，建立設備與人員的授權關系，并將設備與考勤應用關聯。

   2）根據公司的實際需求，設置打卡規則。如班次設置管理、考勤組管理（考勤組名稱、考勤模式、考勤班制、班次等），然后進行員工排班，將人員與考勤組進行關聯并設置生效時間段。

   3）根據公司的特殊放假安排（如公司年會、集體團建等），設置必須打卡或者不用打卡的日期，人性化打卡方式更受員工的歡迎。

   4）智能前臺后臺提供豐富的報表供管理員查看和導出，為后續的人事管理和薪資結算提供完整的數據基礎和結算依據。

（3）訪客管理流程

  1）新建邀約。有訪客邀約需求時，發起人進入邀約界面，可選擇手動添加登記訪客信息或通過APP/短信/微信或復制轉發當前頁面，由訪客自行填寫訪客信息。發起人可以取消邀約。

  2）發起人填寫來訪人姓名、手機號、預約來訪時間和預約訪問區域及訪客注冊照片或發送H5鏈接由訪客自主填寫相關信息及人臉照片，發起人完成審核。

  3）訪客申請審核通過后，訪客相關授權信息會下發至指定區域的人臉識別終端設備。

  4）訪客到訪后，可以通過人行道閘，刷臉識別通行。訪客期限結束后，通行權限解除。

4、各子系統詳細設計

（1）前端人臉識別門禁子系統：

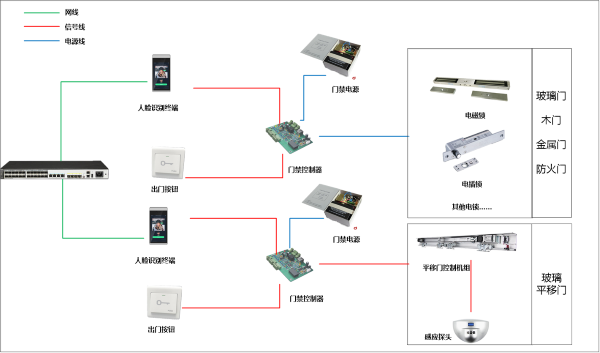

   1）前端人臉識別電鎖門禁子系統

前端人臉識別電鎖門禁子系統由以下幾部分組成：人臉識別設備終端、門禁控制器、電鎖（電磁鎖或電控鎖）、門禁電源箱、門禁備用電源（蓄電池）、出門按鈕、門鈴。前端人臉識別設備終端采用高性能，高可靠性的人臉識別產品，依托深度學習算法，滿足識別速度快、準確率高等要求，支持寬動態功能等。進門時，人員配合刷臉后，人臉識別設備輸出開門信號（IO開關信號、韋根信號或RS232串口信號）至門禁控制器，門禁控制器控制電鎖通斷，實現人員進門。出門時，人員按壓出門開關，輸出IO開門信號至門禁控制器，門禁控制器控制電鎖通斷，實現人員出門。若進出都需人員記錄，可將出門開關替換成人臉識別設備終端。

人臉識別設備終端：用于進門，存儲授權人員及照片信息和刷臉記錄，負責和管理軟件通訊，在連接網絡情況下，識別記錄實時回傳至云端平臺，是門禁系統的核心和靈魂部分。

電鎖（電磁鎖、電插鎖）：電動執行機構，與門禁控制器相連。

門禁控制器：接受人臉識別設備、出門按鈕等的開門觸發信號，控制電鎖供電通斷，實現開關門。

出門按鈕：出門按鈕開門，與門禁控制器相連。

門禁電源機箱：提供系統運作電源和電鎖的執行結構的電源供應。

備用電源（蓄電池）：配置12V5A蓄電池，放置于門禁電源箱內，系統意外斷電時可短時間為門禁系統供電。有條件的可以單獨配置UPS不間斷電源，具體容量根據備用時間計算配置。

門鈴：為方便外來人員進出，在有值班人員的門禁位置，建議加裝一套門鈴設備。外來人員通過門鈴按鍵，通知內部人員手工開門。

前端架構示意圖：

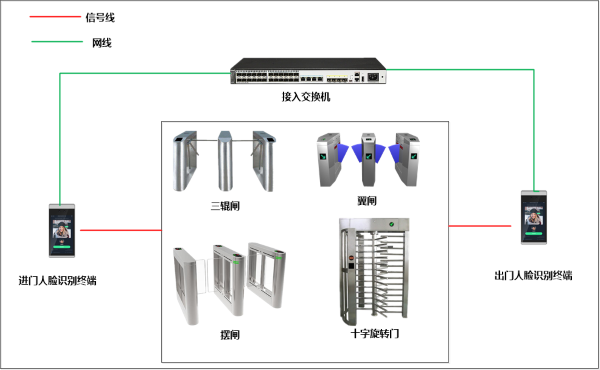

  2）前端人臉識別通道閘機子系統

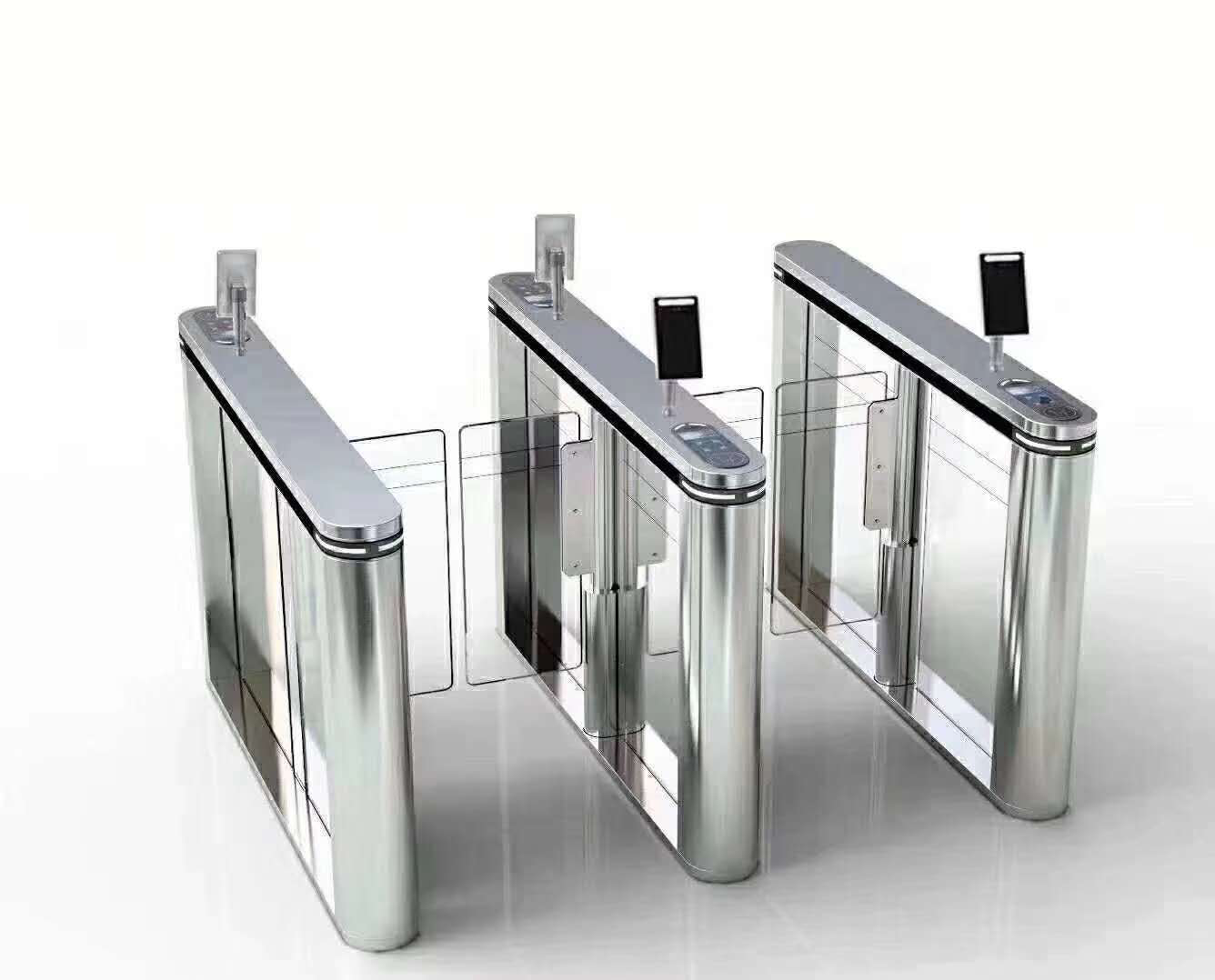

前端人臉識別通道閘機子系統共分為兩部：人臉識別終端和人行通道閘機。前端人臉識別設備采用高性能，高可靠性的人臉識別產品，依托深度學習算法，滿足識別速度快、準確率高等要求，支持寬動態功能等。搭配人員通道道閘系統使用，實現人員刷臉進出控制。閘機類型可根據實際需求選擇三輥閘、翼閘、擺閘、十字旋轉全高門等不同形態。

前端架構示意圖：

（2）網絡傳輸子系統：

為保證網絡傳輸?shù)姆€(wěn)定性，擬采用有線方式，新建或利用現有網絡及光纖等設備，實現前端子系統的網絡接入。網絡傳輸子系統應保證設備能夠接入互聯網中。

（3）云端智能前臺軟件：

云端智能前臺部署在國內知名公有云中，系統可長時間無故障穩定運行。實現公司組織架構管理、前端人臉識別設備管理，人員管理、門禁考勤業務及訪客管理業務等。

三、系統功能設計

1、支持創建注冊管理單位功能用戶根據公司實際情況，通過電腦端或APP注冊管理員賬號?？梢砸平怀跏脊芾韱T賬號和新增管理員賬號。

2、支持公司管理功能

（1）員工管理功能

支持管理員添加、查看、編輯、刪除、批量導入、批量導出、批量刪除公司員工信息，以及員工注冊照片錄入刪除等。包含：姓名、工號、手機號、郵箱、職稱、部門、入職時間等信息。支持管理員通過手機APP進行員工管理

（2）部門管理功能

支持管理員根據公司實際情況添加、編輯、刪除公司部門信息。支持管理員通過手機APP進行部門管理

（3）職稱管理功能

支持管理員根據公司實際需求添加、編輯、刪除職稱信息。支持管理員通過手機APP進行職稱管理

3、支持設備管理功能

（1）設備管理功能

支持管理員對設備進行添加、參數配置（可根據需要修改設備一些基礎配置，包括通用參數、識別參數、顯示參數和識別模式等）、關聯應用（考勤、訪客等）、銷權、編輯、重置、重啟、刪除等操作。

（2）授權管理功能

支持管理員根據實際需求將指定人員授權下發至指定人臉識別設備中，實現門禁功能，并通過設備關聯的應用實現考勤、訪客等功能。

（3）識別記錄功能

支持根據識別狀態、部門、人員、設備名稱、設備序列號、識別時間等搜索條件，篩選查詢相關識別記錄信息。

（4）手機APP功能

管理員可以通過手機APP進行設備管理和授權操作。

4、支持管理員管理功能主管理員可以添加、刪除新管理員，可以將主管理員權限移交他人。

5、支持門禁應用功能系統支持門禁功能，通過在設備管理中進行員工授權、銷權，與指定設備相關聯，選擇需要授權至該臺設備上的人員。授權人員通過主動配合刷臉識別后，人臉識別設備輸出開關量、韋根信號或串口信號，觸發門禁控制器等設備開門，完成人員刷臉通行。

6、支持考勤應用功能根據公司的實際需求，設置打卡規則。如班次設置、簽退簽到設置，添加考勤組，選擇考勤模式、考勤班制，然后進行排班，將人員與考勤組進行關聯并設置生效時間段。根據公司的特殊放假安排（如公司年會、集體團建等），設置必須打卡或者不用打卡的日期，人性化打卡方式更受員工的歡迎。智能前臺后臺提供豐富的報表供管理員查看和導出，為后續的人事管理和薪資結算提供完整的數據基礎和結算依據。

（1）班次管理

支持添加、編輯、刪除班次，可以設置班次名稱、簽到、簽退時間。

（2）考勤組管理

支持添加、編輯、刪除考勤組，可以設置考勤組名稱，考勤模式選擇（精確、寬松、彈性等模式），考勤班制（固定、周期），班次選擇。

（3）員工排班

支持添加、刪除員工排班，通過選擇人員、考勤組及時間段完成員工排班。

（4）排班日歷

支持通過排班日歷查詢、直觀展示、更改員工每日班次。

（5）節假日及特殊工作日

支持根據公司的特殊放假安排（如公司年會、集體團建等），設置必須打卡或者不用打卡的日期，人性化打卡方式更受員工的歡迎。

（6）多樣化考勤報表

提供豐富的報表供管理員查看和導出，為后續的人事管理和薪資結算提供完整的數據基礎和結算依據。包含考勤圖、考勤列表、異常報表、個人報表、匯總報表、打卡記錄等。

（7）考勤機管理

可以查看考勤機的設備序列號、設備狀態、選擇考勤人員及查看考勤機關聯的人員。

（8）手機APP功能

員工可以通過手機APP查詢排班打卡及個人考勤統計等情況。

 7、支持訪客管理功能

（1）支持管理員WEB端訪客管理功能

  1）預約管理：可以查看今、明日、未來七天、已過期及所有預約信息，進行預約審核操作?？梢赃M行新增預約訪客，包含訪客姓名、手機號、性別、人臉照、被訪人、來訪時間及來訪區域等信息，并可以選擇是否通知訪客。

  2）訪問中列表查詢：可以查看審核通過的訪客邀請，包含來訪人、手機號、人臉照、被訪人、審核人、預約訪問區域、預約來訪時間、簽入時間等信息，并可進行編輯、簽出等操作。

  3）訪問記錄查詢：可以通過來訪人、被訪人、訪問時間等條件查詢訪客記錄。

  4）區域管理：根據公司區域管理安全等級，添加公司不同區域，用于訪客邀請時的預約訪客區域權限管理。

  5）二維碼設置：管理員可以通過web端生成訪客登記二維碼。二維碼可以選擇限制有效期或不限制有效期，可以選擇訪客登記后是否需要審核以及審核人等信息。

（2）支持員工APP端訪客管理功能

支持用戶新建訪客表單或邀請訪客填寫表單，并錄入訪客人臉信息。用戶可在APP上查看已提交的邀約記錄信息及狀態。用戶可在APP上審核訪客自主提交的申請。員工通過手機APP工作臺進入訪客模塊，實現訪客邀請

1）方式一，主動添加訪客：發起人可以通過手機APP選擇手動添加訪客信息，包含來訪人姓名、手機號、預約來訪時間、預約訪問區域、人臉照等信息，并可以選擇是否通知受邀人。

2）方式二，邀請訪客：發起人可以通過手機APP選擇邀請訪客，選定區域后可以選擇智能前臺APP、微信、短信或復制鏈接等方式將H5鏈接發送至受邀人。

3）訪客登記：發起人邀請訪客登記后，訪客可通過收到的H5鏈接，進入訪客邀約登記頁面，完成登記信息，提交后由發起人完成審核操作，實現訪客人員信息下發授權。并發送短信至受邀人，告知訪客申請通過

4）支持發起人訪客預約查詢及訪客記錄查詢功能。

四、方案優勢及價值

1、非接觸性 人臉門禁、人臉閘機等設備均可通過人臉比對識別開門，無需用戶采用指紋、刷卡、鑰匙等接觸式方式開門，真正做到安全有效。同時對陌生人員，可實現聲音提示。

2、邊緣計算，保證前端系統可離線運行 本方案采用邊緣計算+云端平臺方式，人臉識別比對在前端設備直接完成，具有很強的故障容錯性?？煞乐咕W(wǎng)絡出現故障時，前端各人臉識別設備可臨時獨立運行，保證授權人員正常出入，相關識別記錄保存在設備本地，網絡恢復后，自動回傳至中心平臺。

3、提升管理效率 人臉識別管理平臺可根據自定義設置人員通行權限，通過系統智能化地比對識別通行人員身份信息，自動攔截陌生人員，無需人工干預，也避免了因人為管理造成的錯漏行為。

4、訪客管理更便捷 訪客通過H5鏈接提前預約，提前下發通行授權，使得訪客登記更便捷，實現從傳統的人工管理到自動化管理的跨越式發展。

5、可有效預防人流密集造成的踩踏事件，也可有效預防人流密集造成的傳染疾病的傳播。
