環境檢測實驗箱【GL-HJ-01型】

環境檢測實驗箱【GL-HJ-01型】

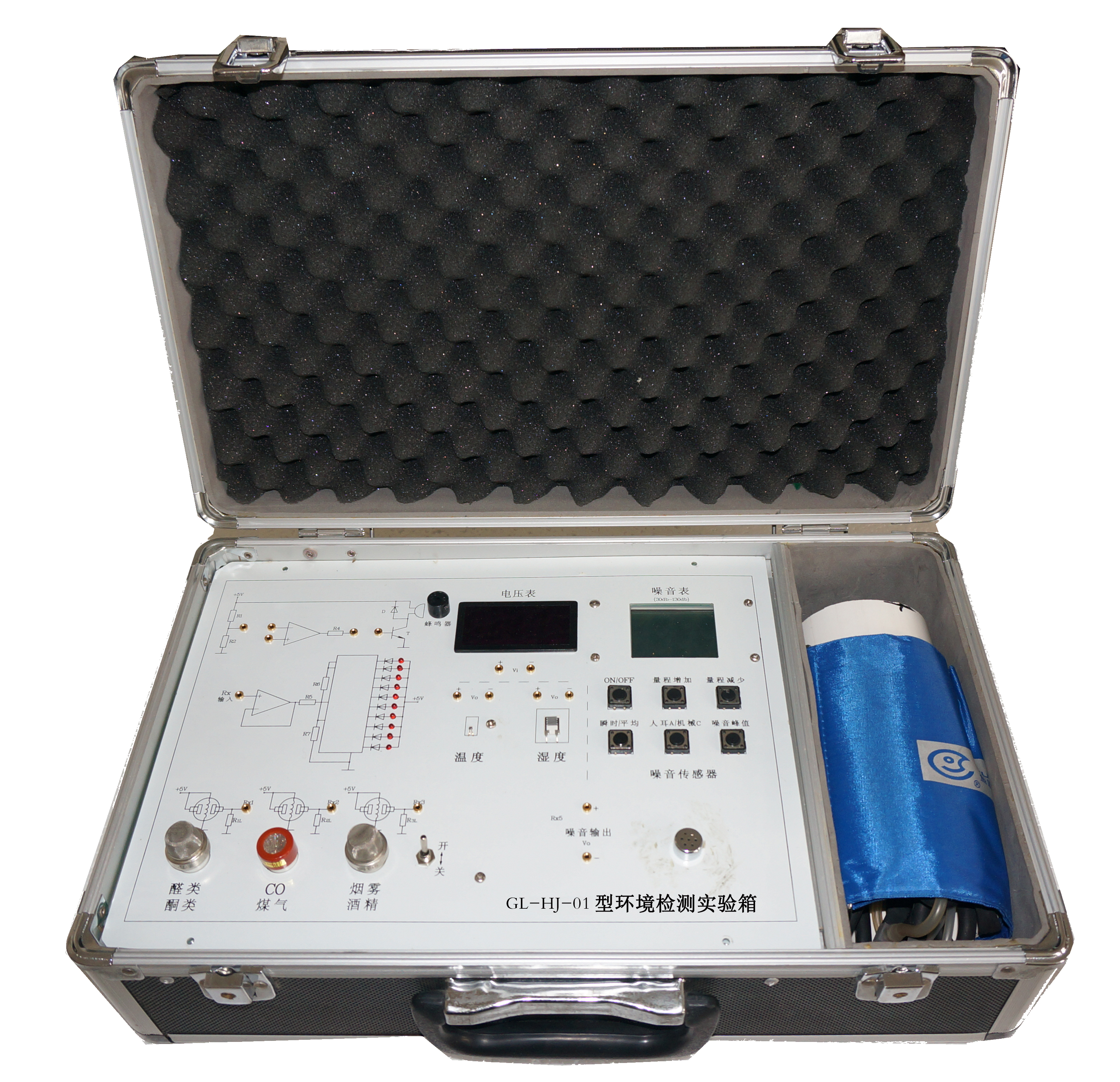

一、環境檢測實驗箱組成
GL-HJ-01型環境檢測實驗箱由箱體、實驗電路面板、電源線、實驗線等組成。
㈠、箱體:箱體尺寸(長×寬×高)為430mm×250mm×160mm,箱體左側面裝有帶電源開關接市電(AC 220V 10A 50Hz)的插座,箱體內部裝有實驗所需的直流穩壓電源、實驗電路面板、傳感器和顯示表。
㈡、實驗電路面板:實驗電路面板由半導體氣敏傳感器、氣體濃度檢測實驗電路、氣體報警實驗電路、溫度傳感器、濕敏傳感器、溫濕度變送器、數顯直流電壓表、噪音傳感器、噪音儀組成。
1、半導體氣敏傳感器:半導體氣敏傳感器是氣敏電阻傳感器。
⑴、MQ-138傳感器適宜于醇類、酮類、醛類、芳族類化合物有機溶劑的探測。
⑵、MQ-7傳感器適宜于家庭、環境中一氧化碳、煤氣的探測。
⑶、MQ-135傳感器適宜于家庭、環境中二氧化碳、氨、苯、酒精、煙霧等污染氣體的探測。
2、溫度傳感器:Pt1000鉑電阻(厚膜元件),檢測環境溫度。配置了溫度變送器(測溫度范圍:-20℃~+80℃,對應于線性輸出:DC 0~5V 20℃/V)。
3、濕度傳感器:CHR-01陶瓷濕敏電阻,檢測環境相對濕度。配置了濕度變送器(測濕度范圍:0~100%RH,對應于線性輸出:DC 0~5V 20%RH/V)。
4、噪音傳感器:駐極體話筒,檢測環境噪音。配置了聲級儀(測量噪音范圍:30dB~130Db,對應于類比信號輸出:DC 0.3V~1.30V 10mV/dB)。
