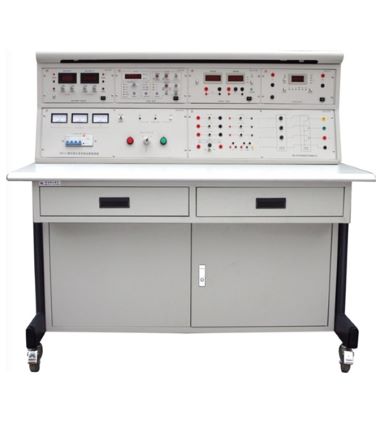

汽車電工電子實訓裝置介紹

浙江高聯電子的汽車電工電子實訓裝置是根據汽車專業的教學實際需要而定制開發的汽車電工電子實訓裝置，本實訓裝置可完成交直流、振蕩、磁路電路，運算放大器、整流電路，交直流放大電路，數字邏輯電路等電路實驗。本實訓裝置主要包括主機、電路插板及元器件、導線等。

一、設備主要功能

1、電路元件特性實驗、歐姆定律實驗、基爾霍夫定律實驗、疊加定理實驗、有源二端網絡實驗、一階動態電路實驗、交流電路等效實驗；

2、二極管應用、三極管應用、電感應用、電容應用；

3、單管放大電路、基本運算電路、負反饋放大電路、RC 波振蕩電路實驗；

4、源濾波器測試；

5、直流穩壓電源測試；

6、門電路邏輯測試；

7、組合邏輯實驗、升壓電路實驗、降壓電路實驗、整流電路實驗、振蕩電路實驗、濾波電路實驗、逆變電路實驗、斬波電路實驗；

8、主機內置函數信號發生器、示波器、萬用表、時鐘等功能，可利用主機演示升壓電路實驗、降壓電路實驗、逆變電路實驗。

二、設備主要參數

1、主機參數：

1）直流電源輸出電壓：0-36V。

2）交流電源輸出電壓：3V、6V、12V；

3）交流電源輸出電流：1A；

4）顯示類型：數碼顯示；

5）保護種類：OVP 過壓保護，OCP過流保護 ；

6）顯示數位：≥4 位。存儲值：≥3 組；

7）示波 器采 樣率 ：雙通 道100MHz、單通道 100MHz。

2、電路插板及元器件參數：

1） 模塊孔位：200 個；

2） 獨立電源孔位：40 個；

3） 元器件種類：包含二極管、三極管、電容、電感、電阻、 IGBT、變壓器、繼電器、溫感電阻、光感電阻等不少于 10 種；

4） 元器件：10 萬次插拔；

5） 元器件插拔柱采用：銅制；

6） 元器件內部采用：PCB 板。

3、導線主要參數：

1） 配備 50cm 香蕉頭線，尾部 4cm 香蕉插頭；

2） 數量為8根。

以上為本汽車電工電子實訓裝置的介紹。
