一、產品簡介

GL-2200型碳達峰碳中和檢測實驗設備，是本公司多年生產傳感技術教學實驗設備的基礎上，為適合光電子、信息工程、物理電子技術、材料及新能源技術、儀器科學、計量測試、光電工程、工業自動控制、環境檢測等專業的實驗課程教學的需要，推出的較新的教學實驗設備。

二、產品特點

1、 實驗設備選用的實驗內容當前最新的氣體濃度檢測技術。重點學習氣體光聲效應的原理和應用。學生通過實驗應了解光聲效應的基本原理和特性，學會合理地選擇傳感器，掌握檢測的原理和方法。

2、 實驗設備集中了紅外光源，高精度聲傳感器，弱信號放大系統，氣體流量控制系統，光聲池等部件，采用了模塊化設計，可適用不同專業的學生做實驗。

3、 可用于學生進行畢業設計和課題制作，也可以用于研究生在設備基礎上開展深入研究工作。

三、產品組成

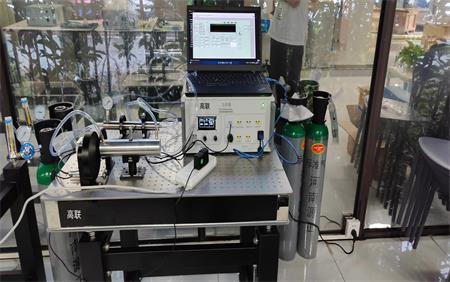

GL-2200型碳達峰碳中和檢測實驗設備主要有主機、傳感器與器件、光源等部分組成。

（一）、主機：光學平臺、信號處理部件和氣體流量控制部件。供電電源AC220V，50Hz。額定功率200W。

1、光學平臺：光源部件，斬波器，濾光片陣列，光聲池，探測器部件；

2、信號處理部件：鎖相放大信號處理部件，信號顯示部件等；

3、氣體流量控制部件：配氣系統，機械泵，氣體流量控制器，氣體壓力控制器，氣體混合腔等組成。

（二）、其他部件：

1、光源：紅外熱輻射光源，波長范圍2～12um，輻射效率>80%；

2、微音器：量程4-20kpa，靈敏度 > 10mV/pa；

3、鎖相放大電路模塊：工作頻率5~5KHz，信號測量范圍100uV~100mV；

4、光聲池：圓柱諧振光聲池；

5、濾光片：4.26±0.05 um，3.31±0.05 um，7.20±0.05 um，2.65±0.05 um，尺寸正負偏差±0. 1 mm；

6、上位機軟件；

7、測量靈敏度 < 10ppm(CO2)，相對測量精度< 5%；

8、工作溫度范圍：-40℃~60℃；

9、電氣參數：a)數據接口：USB、485串口；b)電源：USB接口，開關電源供電。

（三）、數據采集系統及軟件

（四）、實驗設備尺寸

 實驗設備尺寸為：600*400*600（mm）。

四、實驗項目

1．光聲光譜檢測原理及裝置實驗；

2．光源光強與光聲信號強度關系實驗；

3. 氣體壓強與光聲信號強度關系實驗；

4. 光聲腔結構及光聲腔不同位置光聲信號強度實驗；

5. 不同激發光波長與光聲信號強度關系實驗；

6．采用光聲光譜檢測原理CO2氣體檢測實驗；

7．采用光聲光譜檢測原理CO2氣體濃度檢測實驗；

8．采用光聲光譜檢測原理CO2氣體成分和濃度的同步檢測實驗。
