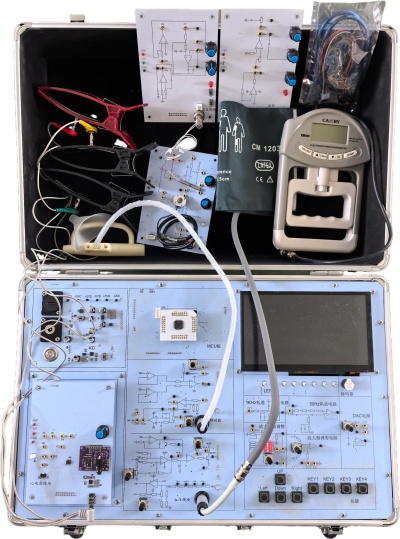

GL-SY-02型醫學傳感器實驗箱結合醫學類高校使用需求，將實驗箱子主板和各種獨立的測試模塊有序結合進行測量實驗，醫學傳感器實驗箱電路板布局合理直觀，實用性強，模塊方便使用和整理歸納，滿足了生物醫學傳感器的測量、醫學微機系統設計、醫學信號分析及圖像處理等各項實驗要求，可以培養學生在電子技術、信號檢測與處理技術以及人工智能技術等醫學工程領域中的應用能力。

一、詳細配置

（一）肺功能模塊

功能：可以測量肺活量、用力肺活量、呼氣流量等，

1、重復性誤差：≤0.1%；

2、可選擇二階10Hz低通濾波；

3、測量范圍：0-10KPa；

4、精度：0.25%。

（二）溫度模塊

功能：相當于監護儀，可以實時監護病人的體溫變化

1、恒流確保其穩定性；

2、可選擇二階10Hz低通濾波；

3、傳感器可插拔，防高壓瞬變；

4、量程0-100°C 誤差：<2.5% 穩定時間：30s。

（三）血氧模塊

功能：相當于醫用血氧儀，可以測量脈率、血氧飽和度

1、放大倍數可調；

2、具有二階10Hz低通濾波；

3、傳感器可插拔，防高壓瞬變；

4、940nm波長紅外光/660nm波長紅光、測試范圍：70%-100%。

（四）脈搏模塊

功能：相當于監護儀，可以測量——脈搏頻率、收縮壓、舒張壓等

1、前級信號放大7倍，后級放大倍數可調；

2、具有二階10Hz低通濾波；

3、防高壓瞬變；

4、測量范圍：0～50g, 精度等級： 5%,重復性誤差：≤3%。

（五）心電模塊

功能：相當于心電圖機，可以測量——心率、P波幅度、R波幅度、T波幅度、P-R時間、QRS時間、Q-T時間、T波時間

1、30倍前級放大，后級放大可調；

2、具有二階10Hz低通濾波。

（六）血壓模塊

功能：通過波形特征分析測量動脈內的血壓變化

1、壓力值60-110mmHg；90-190mmHg；

2、精度：≤3%。

（七）握力模塊

功能：通過人體握力，可進行康復訓練，指力測試

1、握力量程：300-500N；

2、輸出：0-5V，0-10V，4-20mA信號；

3、彈性自恢復。

二、實驗項目

（一）生理信號采集實驗項目

1、肺功能實驗；信號采集、調理、計算機或單片機進行計算處理，顯示結果；

2、溫度實驗；信號采集、調理、計算機或單片機進行計算處理，顯示結果；

3、血氧實驗；信號采集、調理、計算機或單片機進行計算處理，顯示結果；

4、脈搏波速實驗；信號采集、調理、計算機或單片機進行計算處理，顯示結果；

5、心電實驗；信號采集、調理、計算機或單片機進行計算處理，顯示結果；

6、血壓實驗；信號采集、計算機或單片機進行計算處理，顯示結果；

7、握力實驗；信號采集、調理、計算機或單片機進行計算處理，顯示結果；

（二）電路實驗項目

1、運算放大器放大倍數的調節設置；

2、低通濾波和陷波電路截止頻率的設置；

3、方波、正弦波、三角波產生電路；

4、調零電路；

5、編程下載至單片機：

1）I/O實驗；

2）發光二極管控制；

3）蜂鳴器控制；

4）A/D轉換設置與控制；

5）D/A轉換輸出控制。

GL-SY-02型醫學傳感器實驗箱可適用于基礎醫學、臨床醫學、影像醫學等專業。
