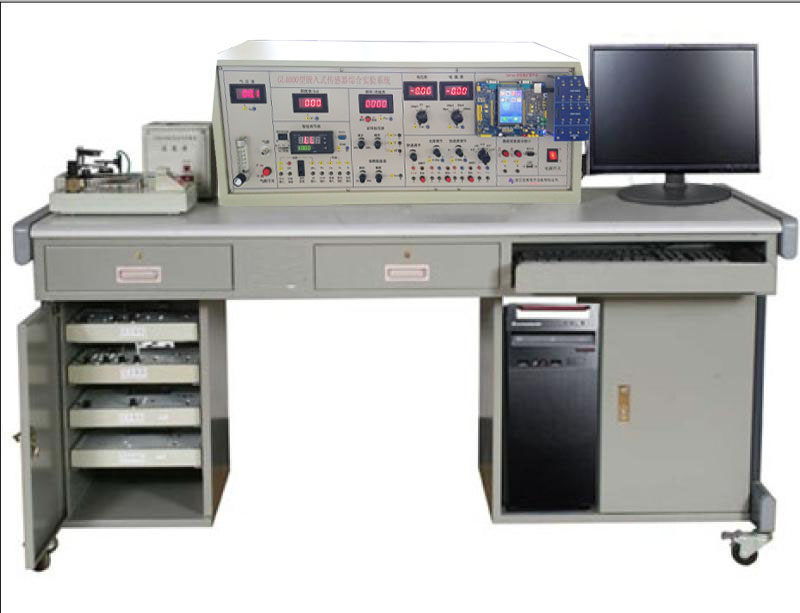

GL4000型嵌入式傳感器綜合實驗臺產品簡介

  鑒于嵌入式技術在國內的逐步推廣應用，許多大學開設了ARM微處理機的相關課程，GL4000型嵌入式傳感器綜合實驗臺正是為了配合嵌入式技術的實驗教學而推出的實驗裝置，能與遠程計算機實現遠程控制、在網上傳送數據，實現全網檢測控制；可實現無線傳輸；可實現全虛擬儀器顯示代替儀表的功能。

一、實驗臺構成

GL4000型嵌入式傳感器綜合實驗臺由主控臺、溫度源、轉動源、振動源、傳感器及相應的模塊、數據采集系統、ARM、實驗桌等組成。

1、主控臺

主控臺部分包括：交直流信號源（±15V，±5V，±2V，±4V，±6V，±8V，±10V,0—24V可調）音頻振蕩器（1KHz—10KHz可調）低頻振蕩器（1Hz—30Hz可調）頻率、轉速、電壓、數字式氣壓顯示表、流量計、嵌入式工控一體機、氣壓源、光照度計、光功率等儀表。可完成傳感器實驗，ARM實驗，傳感器與ARM結合等實驗。

2、可配置實驗?zāi)K

電阻應變式、壓力、差動變壓器、電容位移式、霍爾位移式、壓電加速度、電渦流位移、溫度傳感器、PN結、PSD光電、超聲測距、CCD測量、光柵位移、嵌入式實驗系統等。

二、實驗項目

（一）、傳感器實驗

1、電容式傳感器的位移特性實驗

2、電容傳感器動態特性實驗

3、直流激勵時霍爾傳感器位移特性實驗

4、交流激勵時霍爾傳感器位移特性實驗

5、霍爾測速實驗

6、擴散硅壓阻壓力傳感器的壓力測量實驗

7、交流全橋的應用——振動測量實驗

8、直流全橋的應用——電子秤實驗

9、差動變壓器的性能實驗

10、激勵頻率對差動變壓器特性的影響實驗

11、差動變壓器零點殘余電壓補償實驗

12、差動變壓器的應用――振動測量實驗

13、金屬箔式應變片單臂電橋性能實驗

14、金屬箔式應變片半橋性能實驗

15、金屬箔式應變片全橋性能實驗

16、金屬箔式應變片單臂、半橋、全橋性能比較實驗

17、金屬箔式應變片溫度影響實驗

18、磁電式轉速傳感器的測速實驗

19、壓電式傳感器測振動實驗

20、電渦流傳感器的位移特性實驗

21、被測體材質對電渦流傳感器的特性影響實驗

22、被測體面積大小對電渦流式傳感器的特性影響實驗

23、電渦流傳感器測量振動實驗

24、電渦流傳感器測轉速實驗

25、光纖傳感器的位移特性實驗

26、光纖傳感器測量振動實驗

27、光電轉速傳感器的轉速測量實驗

28、利用光電傳感器測轉速的其它方案

29、集成溫度傳感器的溫度特性實驗

30、銅電阻溫度特性實驗

31、鉑電阻溫度特性實驗

32、熱電偶冷端溫度補償實驗

33、K型熱電偶測溫實驗

34、J型熱電偶測溫實驗

35、E型熱電偶測溫實驗

36、對酒精敏感的氣敏傳感器的原理實驗

37、濕度傳感器的實驗

38、數據采集系統實驗（靜態舉例）

39、數據采集系統實驗（動態舉例）

40、光敏電阻光照特性實驗

41、光敏電阻伏安特性實驗

42、光敏二極管的光照特性實驗

（二）、嵌入式實驗

Linux實驗

1、 終止程序的運行實驗

2、 設置程序開機自動運行實驗

3、 設置并保存系統實時時鐘實驗

4、 測試USB的移動存儲設備實驗

5、 測試SD卡實驗

6、 測試USB攝像頭抓圖實驗

7、 測試聲卡實驗

8、 測試串口和PC實現文件互傳實驗

9、 屏幕截圖實驗

10、 用戶LED測試實驗

11、 用戶按鍵測試實驗

12、 網絡設置實驗

13、 掛載使用網絡文件系統實驗

14、 Telnet測試實驗

15、 FTP遠程傳遞文件實驗

16、 Web服務器測試實驗

17、 網絡遠程控制USB攝像頭實驗

18、 網絡遠程控制用戶LED實驗

19、 進入Qt界面的觸摸校正

20、 使用Qt測試蜂鳴器

21、 使用Qt測試LED燈

22、 使用Qt訪問WWW.xxx.net

23、 使用Qt設置網絡

24、 使用Qt測試hello,Qt程序

25、 使用Qt訪問U盤或SD卡

26、 測試CMOS攝像頭（2.6.13和2.6.30.4）

27、 向文件系統中添加文件

28、 測試AV監控器測試頭（2.6.13+64MB Nand Flash）

Win CE實驗

1、 測試USB移動存儲設備實驗

2、 測試SD卡實驗

3、 保存數據到flash掉電不丟失實驗

4、 使用播放器實驗

5、 100M網卡設置&測試實驗

6、 telnet遠程登錄開發板實驗

7、 FTP遠程傳輸文件實驗

8、 Web服務器測試實驗

9、 觸摸屏校正實驗

10、 USB攝像頭測試實驗

11、 LCD顯示旋轉實驗

12、 三個串口測試實驗

13、 錄音測試實驗

14、 IE瀏覽器上網實驗

15、 ActiveSync進行USB同步實驗

16、 Win CE自帶游戲測試實驗

17、 Win CE開機自動運行實驗

18、 Win CE的CMOS攝像頭測試實驗

19、 Win CE使用USB無線網卡

20、 Win CE的GPIO控制實驗

21、 Win CE的PWM控制實驗

TQ2440-Test實驗

1、ADS1.2新建項目試驗

2、使用H-Jtag的單步調試實驗

3、使用Jlink的單步調試實驗

4、TQ2440-Test測試實驗

ADS實驗

1、、ADS環境下入門級編程操作介紹

2、實現使用開發板顯示自己的照片

3、學會刪除程序當中的一些沒用的代碼

4、解決PWM頻率調節時的一個小漏洞

5、切換顯示六張自定義的圖片

6、流水燈實驗

7、新建自己的工程和玩轉LCD屏幕顯示

8、新建自己的工程

9、玩轉LCD屏幕顯示

10、RGB配色原理實驗

玩轉PWM

1、脫機運行原廠程序的PWM測試程序

2、調程序中常見的一種思路

3、使用PWM蜂鳴器唱歌

4、加強版PWM唱歌
