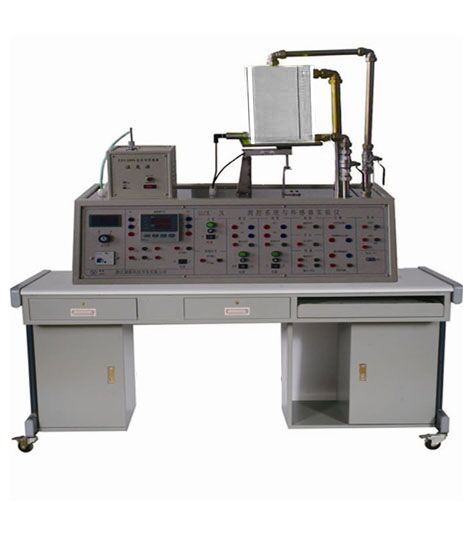

GLCK-105型測控系統和傳感器實驗裝置產品簡介

一、概述

本實驗裝置提供溫度、壓力、液位、轉速、稱重共5種傳感、變送器與檢測裝置，可進行多種參數的檢測與控制實驗，可組成閉環控制實驗。通過智能調節儀的通訊口與上位機通訊?？刂茀?shù)可以在智能控制儀表中以及上位機中設置。上位軟件采用MCGS全中文工控組態軟件進行，實現的在線檢測、控制、參數修改、數據的存儲分析、實時曲線和歷史曲線顯示和打印。本裝置具有多重安全保護，提供IEC標準信號及相關測試點供單片機接入進行編程實驗。本實驗裝置列舉了多種傳感器在工業測量與控制中的應用，采用工業傳感器，標準的信號輸出。本實驗儀適用于測控、自動化、計算機、機電控制、信息工程、機電一體化、光電子等專業。

二、配置

1、實驗溫度源：溫度范圍0～200℃

2、PT100溫度傳感器A級

3、可控硅調壓模塊

4、 壓力變送器

5、液位變送器

6、電磁閥

7、有機玻璃實驗水箱

8、儲水箱

9、手動閥

10、轉速控制板

11、稱重傳感變送器

12、智能工業調節儀

13、交流數字電壓表

14、直流電源

15、漏電保護器

16、RS485/232轉換器

17、砝碼

三、實驗項目

（一）、實驗內容檢測實驗

1、溫度檢測實驗

2、實驗水箱液位檢測實驗

3、實驗水箱儲水重量檢測實驗

4、壓力檢測試驗

5、電機轉速特性實驗

（二）、位控制實驗

1、液位位控實驗

2、 稱重位控實驗

（三）、控制實驗

1、液位PID控制實驗

2、 稱重PID控制實驗

3、 壓力PID控制實驗

4、 溫度PID控制實驗

5、 轉速PID控制實驗
