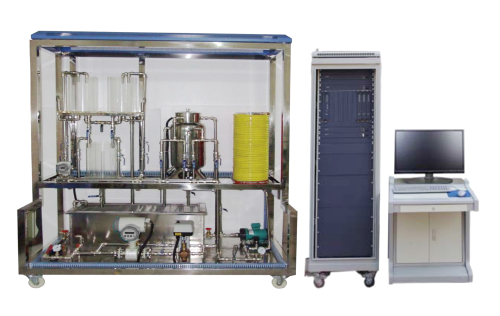

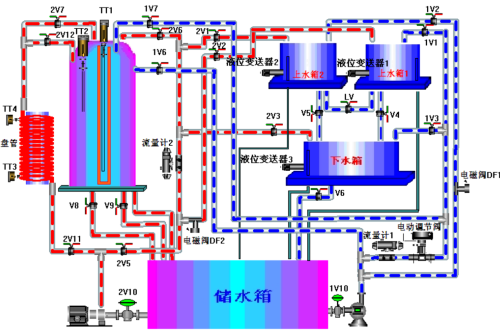

GLGK-3型過程控制實驗裝置，是DCS集散控制系統，DCS實驗對象信號采集和控制。實驗對象為二路供水，三實驗水箱，鍋爐帶有延時管的全不銹鋼結構。以下為過程控制實驗裝置的詳細配置：
一、執行機構
|
序號 |
名稱 |
單位 |
數量 |
備注 |
特點 |
|
1 |
智能電動調節閥 |
只 |
1 |
等百分比特性內置侍服放大器,稀土永磁同步電機,體積小,力矩大.工作電壓 24VAC，輸入電流4-20mADC |
等百分比特性內置侍服放大器,稀土永磁同步電機,體積小,力矩大,比普通的電動閥貴 |
|
2 |
磁力泵 |
臺 |
1 |
無泄漏，低噪音，二相220VAC，90W。 |
聲音比較小,有利于實驗室保持安靜,工作的穩定性非常好 |
|
3 |
磁力泵 |
臺 |
1 |
無泄漏，低噪音，三相220VAC，90W。 |
|
|
4 |
西門子變頻器 |
只 |
1 |
輸入電源：220VAC，50Hz；輸出：三相220VAC0.4Kw；帶操作面板 |
|
|
5 |
溫控調壓模塊+散熱器 |
套 |
1 |
全隔離單相交流可控硅調壓模塊；控制信號：4-20mADC。 |
自行設計性能可靠安全 |
|
6 |
加熱環 |
只 |
1 |
功率：1400W，220VAC。 |
|
二、傳感變送器
|
序號 |
名稱 |
單位 |
數量 |
備注 |
特點 |
|
1 |
擴散硅壓力（液位）變送器 |
只 |
3 |
0.5級精度；輸出信號：選4-20mADC（二線制）；接頭及外殼材料：不銹鋼 |
不銹鋼隔離膜片,適用范圍廣,高精度,高溫定性,高可靠性,結構精巧安裝方便,零點漂移小 |
|
2 |
壓力變送器 |
只 |
1 |
0.5級精度；輸出信號：選4-20mADC（二線制）；接頭及外殼材料：不銹鋼 |
|
|
3 |
Pt100溫度傳感器及溫度變送器 |
套 |
4 |
Pt100：A級；溫度變送器：0.5級精度，0-100℃。 |
|
|
4 |
渦輪流量計及流量變送器 |
套 |
2 |
（1）量程：選0-1200L/h；（2）輸出信號：4-20mADC；（3）精度：0.5級。 |
結構小巧精致,安裝方便,精度高 |
三、控制站硬件
|
序號 |
名稱 |
單位 |
|
1 |
小機柜 |
1個 |
|
2 |
I/O機籠 |
1個 |
|
3 |
數據轉發卡 |
1塊 |
|
4 |
主控制卡 |
1塊 |
|
5 |
電源（5V,24V)150W |
1個 |
|
6 |
電源箱機籠 |
1個 |
|
7 |
AC配電箱 |
1個 |
|
8 |
6路電流信號輸入卡 |
2塊 |
|
9 |
4路模擬量輸出卡 |
1塊 |
|
10 |
8路晶體管觸點開關量輸出卡 |
1塊 |
|
11 |
通訊接口卡 |
1塊 |
|
12 |
電源指示卡 |
1塊 |
|
13 |
端子板轉接模塊 |
3塊 |
|
14 |
交流開關量信號輸入端子板（110VAC） |
2塊 |
|
15 |
交流開關量信號輸入端子板（220VAC） |
2塊 |
四、操作站軟件
|
序號 |
名稱 |
單位 |
|
1 |
實時監控 |
1套 |
|
2 |
工程師站組態軟件 |
1套 |
|
3 |
OPC軟件 |
1套 |
|
4 |
OPC 接口軟件（客戶端） |
1套 |
|
5 |
SOE查看軟件 |
1套 |
|
6 |
實時數據提取軟件 |
1套 |
|
7 |
離線數據瀏覽軟件 |
1套 |
|
8 |
故障分析軟件 |
1套 |
|
9 |
報表離線查看軟件 |
1套 |
|
10 |
MisInter |
1套 |
|
7 |
空開 |
1個 |
|
8 |
端子 |
1只 |
五、控制單元
|
序號 |
名稱 |
單位 |
數量 |
備注 |
|
1 |
機柜 |
個 |
1 |
AC配電箱,4個電源 |
|
2 |
I/O機籠標準配件 |
套 |
1 |
|
|
3 |
數據轉發卡 |
塊 |
1 |
數據通訊轉發卡 |
|
4 |
主控制卡標準套件 |
塊 |
1 |
高速大容量 |
|
5 |
6路電流信號輸入卡 |
塊 |
2 |
6路模擬量輸入 |
|
6 |
4路模擬量輸出卡 |
塊 |
1 |
4路模擬量輸出 |
|
7 |
16路開關量輸出卡 |
塊 |
1 |
16路開關量輸出 |
|
8 |
主控器 |
臺 |
1 |
|
|
9 |
電源指示卡 |
塊 |
1 |
|
|
10 |
I/O轉接卡 |
塊 |
1 |
|
|
11 |
D/I轉接卡 |
塊 |
1 |
|
|
12 |
槽位保護卡 |
塊 |
1 |
|
|
13 |
操作員站 |
個 |
1 |
|
以上就是過程控制實驗裝置的詳細配置
