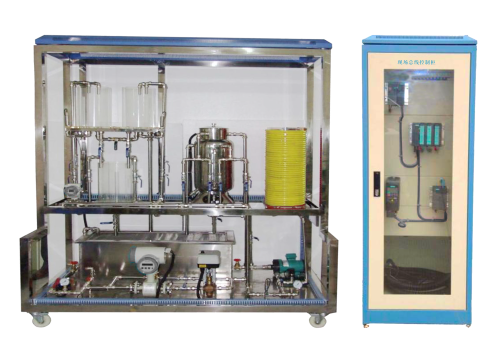

現場總線過程控制實驗裝置的詳細配置
發布時間：2020-04-15 瀏覽次數：1458
現場總線是基于全集成自動化思想的系統，其集成的核心是統一的過程數據庫和為一的數據庫管理軟件，所有的系統信息都存儲于一個數據庫中而且只需輸入一次，這樣大大增強了系統的整體性和信息的準確性。通訊采用符合國際標準的編程軟件和現場設備庫，提供連續控制、順序控制及編程語言。現場設備庫提供大量的常用的現場設備信息及功能塊，可大大簡化組態工作，縮短工程周期。它具有標準接口，并且應用以太網、現場總線等開放網絡，從而具有很強的開放性，可以很容易地連接上位機管理系統和其它廠商的控制系統。以下為現場總線過程控制實驗裝置的詳細配置：
一、系統配置
|
序號 |
名稱 |
單位 |
數量 |
備注 |
產地 |
|
1 |
不銹鋼磁力泵三相磁力泵 |
臺 |
1 |
無泄漏，低噪音，三相220vAC，50Hz， |
上海 |
|
2 |
不銹鋼磁力泵二相磁力泵 |
臺 |
1 |
無泄漏，低噪音，三相220vAC，50Hz， |
上海 |
|
3 |
溫控調壓模塊+散熱器 |
套 |
1 |
全隔離單相交流可控硅調壓模塊；控制信號：4-20mA。 |
寧波 |
|
4 |
加熱環 |
只 |
1 |
功率：1400W，220VAC。 |
自產 |
|
5 |
Pt100溫度傳感器及溫度變送器 |
只 |
4 |
Pt100：A級；溫度變送器：0.5級精度，0-100℃。 |
上海 |
|
6 |
智能電動調節閥 |
只 |
1 |
控制信號4-20mA |
上海 |
|
7 |
擴散硅壓力（液位）變送器 |
只 |
2 |
擴散硅隔離探頭，0.5級精度；輸出信號：選4-20mADC（二線制） |
上海 |
|
8 |
流量計及流量變送器 |
套 |
2 |
（1）量程：選0-800L/h；（2）輸出信號：4-20mADC；（3）精度：0.5級。 |
|
二、西門子控制單元
|
序號 |
名稱 |
單位 |
數量 |
備注 |
產地 |
|
1 |
CPU |
塊 |
1 |
|
德國 |
|
2 |
CPU電源 |
塊 |
1 |
|
德國 |
|
3 |
MMC |
塊 |
1 |
|
德國 |
|
4 |
變頻器主體 |
塊 |
1 |
|
德國 |
|
5 |
變頻器通訊板 |
塊 |
1 |
|
德國 |
|
6 |
變頻器器操作面板 |
塊 |
1 |
|
德國 |
|
7 |
ET 200M |
塊 |
1 |
|
德國 |
|
8 |
SM331 |
塊 |
1 |
|
德國 |
|
8 |
SM332 |
塊 |
1 |
|
德國 |
|
9 |
耦合器 |
塊 |
1 |
與現場總線型對象互聯時選用 |
德國 |
|
10 |
溫度總線儀表 |
塊 |
1 |
溫度測量帶PA輸出
|
德國 |
|
11 |
液位總線儀表 |
塊 |
1 |
液位測量帶PA輸出 |
德國 |
|
12 |
通訊卡 |
塊 |
1 |
|
德國 |
|
13 |
電纜編程 |
套 |
1 |
|
德國 |
|
14 |
導軌 |
塊 |
833mm |
專用導軌 |
德國 |
|
15 |
連接器 |
套 |
5 |
20腳前連接器
|
德國 |
|
16 |
WinCC |
套 |
1 |
|
德國 |
|
17 |
編程軟件 |
套 |
1 |
|
德國 |
|
18 |
T型頭 |
|
3 |
|
德國 |
|
19 |
終端電阻 |
|
1 |
|
德國 |
|
20 |
DP專用電纜 |
|
5米 |
|
德國 |
以上即為現場總線過程控制實驗裝置的詳細配置
