傳感器實驗裝置實驗二——應變片半橋特性實驗

一、實驗?zāi)康?/span>

了解應變片半橋（雙臂）工作特點及性能。

二、基本原理

應變片基本原理參閱實驗一。應變片半橋特性實驗原理如圖2—1所示。不同受力方向的兩片應變片（上、下二片梁的應變片應力方向不同）接入電橋作為鄰邊，輸出靈敏度提高，非線性得到改善。其橋路輸出電壓Uo≈(1／2)(△R／R)E＝(1／2)KεE 。

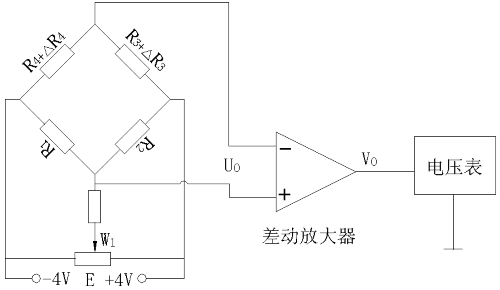

圖2—1  應變片半橋特性實驗原理圖

三、需用器件與單元

機頭中的應變梁、振動臺；主板中的F/V電壓表、±4V電源、箔式應變片輸出口、電橋、差動放大器；砝碼。

四、實驗步驟

除實驗接線按圖2—2接線即電橋單元中R1、R2與相鄰的二片應變片組成電橋電路外。實驗步驟和實驗數據處理方法與實驗一完全相同。實驗完畢，關閉電源。

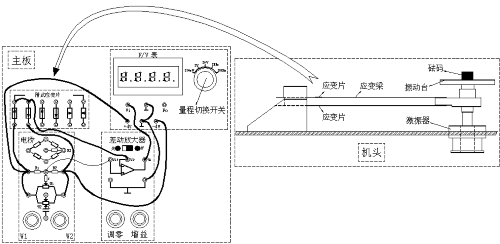

圖2—2  應變式傳感器半橋接線示意圖

五、思考題

半橋測量時兩片不同受力狀態的電阻應變片接入電橋時，應接在：（1）對邊?（2）鄰邊?為什么?
