GL-SY型生物醫學傳感器實驗裝置

一、產品簡介

GL-SY型生物醫學傳感器實驗裝置是本公司在多年生產傳感技術教學實驗裝置的基礎上，為適應醫學專業需要，新推出的新產品。GL-SY型生物醫學傳感器實驗裝置主要用于醫科大學、醫學院的“醫用傳感器原理及檢測技術”等課程的實驗教學。GL-SY型生物醫學傳感器實驗裝置采用的傳感器大部分是實際測量結構，便于學生加強對書本知識的理解，并在實驗過程中，通過信號的拾取，轉換，分析，培養學生作為一個醫學工作者具有的基本操作技能與動手能力。

二、產品組成

實驗臺組成

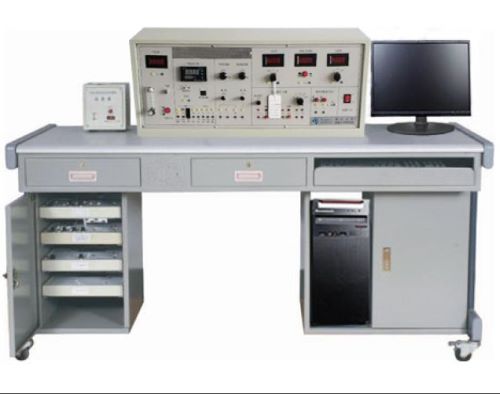

GL-SY型生物醫學傳感器實驗裝置由主控臺、傳感器和相應的實驗?zāi)０?、?shù)據采集卡及處理軟件、實驗臺桌等部分組成。

1、主控臺部分

高穩定的±15V、＋5V、±2V~±10V可調、＋2V~＋24V可調八種直流穩壓電源；并帶有電源短路報警功能。主控臺面板上還裝有電壓、氣壓、電流表、頻率、溫度、轉速、（3位半）數字顯示表。音頻信號源（音頻振蕩器）1KHz~10KHz（可調、帶保護）；低頻信號源1Hz~30Hz(可調、帶保護)；氣壓源0－20kpa可調，高精度PID儀表（控制溫精度±0.5℃、量程400℃、帶通訊MCGS軟件）；485/RS232控制接口；流量計，，照度儀（1----1999Lx）。漏電保護器、恒流源（0---20mA）、電壓表200mv、2V、20V三擋切換，電流表20ｕA--200ｍA四擋切換等。

提供高穩定的直流穩壓電源和電壓、頻率、轉速等顯示儀表。

2、傳感器和實驗?zāi)K部分

傳感器模塊技術指標心音傳感器心音測量模塊0.1-1500Hz脈搏傳感器脈搏測量模塊實時檢測各種脈搏呼吸流量傳感器呼吸流量測量模塊 電阻應變式傳感器電阻應變式實驗?zāi)０?－500g（200） 精度±0.5%電容式傳感器電容傳感器實驗?zāi)０辶砍蹋骸?.5mm精度±3%\霍爾式位移傳感器霍爾傳感器實驗?zāi)０辶砍蹋骸?mm精度±2%電渦流位移傳感器電渦流位移實驗?zāi)０辶砍蹋?mm，精度：±2%集成溫度傳感器溫度傳感器實驗?zāi)０宄?120℃Pt100鉑電阻常溫-200℃Cu50銅電阻常溫-150℃K型熱電偶常溫-200℃E型熱電偶常溫-200℃氣敏傳感器 50-2000PPm濕敏傳感器 10－95%RH熱電偶冷端補償器 K型熱電偶加熱源＜150℃（可調）采用大功率加熱棒，加熱快，并安裝降溫風扇常用生物傳感器血壓測量傳感器 測量范圍：-50—300mmHg體溫測量傳感器 測量范圍：35—43℃  ±0.1℃    以上生物信號檢測符合對醫學儀器的安全要求，各項檢測傳感器對人體的對人體的漏電流＜10uA。生物信號的數據采集由數據采集系統進行采集、處理。

3、數據采集卡及處理軟件

  G9.0版數據采集器是一個升級版本，針對目前市售的傳感器實驗系統所配的采集器（卡）動態范圍太小，分辨率和精度過低的缺點，G9.0版采用了工業級的完善解決方案，達到了很高的測量精度和動態范圍，接口部分采用USB接口，方便用戶的實際使用。該采集器既能滿足完全的實驗要求，取代現有的儀表顯示讀數，也可作為科研人員直接的科研開發使用。具體技術指標如下：

1、 接口標準：USB接口

2、 通道數：8通道

3、 采樣：同步、異步

4、 觸發方式：軟觸發、硬觸發

5、 采樣頻率：100KHz（分檔可選）

6、 測量誤差：0.2mv

7、 測量量程：可達正負15V

8、 支持電壓、電流信號直接輸入，無需配備轉換器

10、可以擴充D/A通道

11、環境：WIN7/WIN10

12、軟件：配備傳感器綜合實驗系統成套實驗軟件包及高聯虛擬儀器軟件包（如虛擬濾波器，頻譜分析，失真度測量等）

4、實驗桌

專用實驗桌尺寸為1600×800×750(mm)，實驗桌面上預留顯示器或示波器安放位置。實驗桌的兩個特制柜可分別安放實驗?zāi)０搴陀?jì)算機主機及鍵盤。

5、實驗內容及目的

1、壓差呼吸測量實驗

2、血壓測量實驗

3、心音測量實驗

4、脈搏測量實驗

5、電容式傳感器的位移特性實驗直流激勵時霍爾傳感器位移特性實驗

6、電渦流傳感器的位移特性實驗

7、被測體材質對電渦流傳感器的特性影響實驗

8、被測體面積大小對電渦流式傳感器的特性影響實驗

9、集成溫度傳感器的溫度特性實驗

10、鉑電阻溫度特性實驗

11、銅電阻溫度特性實驗

12、K型熱電偶測溫實驗

13、E型熱電偶測溫實驗

14、熱電偶冷端溫度補償實驗

15、對酒精敏感的氣敏傳感器的原理實驗

16、濕度傳感器的實驗

17、金屬箔式應變片單臂電橋性能實驗

18、金屬箔式應變片半橋性能實驗

19、金屬箔式應變片全橋性能實驗

20、金屬箔式應變片單臂、半橋、全橋性能比較實驗

21、金屬箔式應變片溫度影響實驗

22、直流全橋的應用—電子秤實驗

6、電路模塊技術

1）傳感器處理電路采用SMT貼片電路設計。

2）為提高產品性能與測量精度、測試電路元件采用SMT貼片元器件。

以上為GL-SY型生物醫學傳感器實驗裝置的解說
