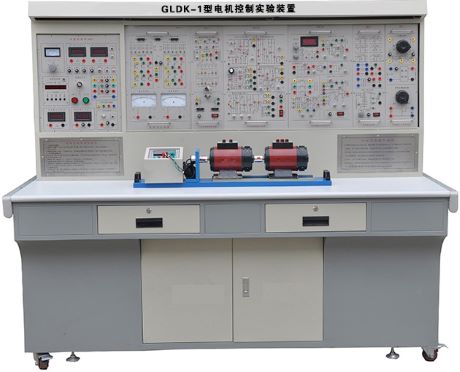

GLDK-1電機控制實驗裝置產品介紹

一、概述

GLDK-1電機控制實驗裝置通過實驗部件的各種組合，可以完成《電機控制系統實驗》、《電機拖動實驗》、《自動控制實驗》、《電力電子實驗》、《工廠供電實驗》。是各大專院校、中專職業學校新建實驗室和原有實驗室設備更新的理想產品。

二、技術條件：

1、工作電源：三相四線（或三相五線）380V±5%，頻率50Hz

2、輸入電源功率：〈1.5KVA（電機容量：〈3000W）

3、GLDK-1電機控制實驗裝置尺寸：長1800x寬700x高1560單位

4、絕緣電阻：〉5MΩ

5、工作環境：環境溫度-5℃~40℃相對溫度：〈75%（25℃）

6、保護措施：可靠的人身安全保護體系

三、可完成的實驗內容：

1、電力電子技術實驗

1).單結晶管觸發電路和單相半波可控整流電路實驗

2).正弦波同步位移觸發電路實驗

3).鋸齒波同步位移觸發電路實驗

4).單相橋半控整流電路實驗單相橋全控整流及有源逆變電路實驗

5).三相橋半控整流電路實驗單相橋全控整流及有源逆變電路實驗

6).單相并聯逆變電路實驗

7).直流斬波電路實驗

8).單相交流調壓電路實驗

9).三相交流調壓電路實驗

10).自關斷電力電子器件及其驅動與保護電路實驗

11).PFC功率因數校正電路實驗

12).Buck-BOOST開關拓?fù)浜头€(wěn)壓電源觀察實驗

13).Cuck開關拓?fù)浜头€(wěn)壓電源實驗

14).全橋、半橋開關拓?fù)浜头€(wěn)壓電源實驗

15).移相全橋零電壓開關穩壓電源實驗

16).準諧振軟開關穩壓電源實驗

17).單相交流調壓（斬控）電路實驗

18).單相交流SPWM變頻調速電路實驗

2、直流調速系統實驗

1).晶閘管直流調速系統參數和環節特性測定

2).晶閘管直流調速系統主要單元調試

3).單閉環晶閘管不可逆直流調速系統實驗

4).雙閉環晶閘管不可逆直流調速系統實驗

5).邏輯無環流直流可逆調速系統實驗

6).雙閉環可逆直流PWM（H橋可逆0調速系統實驗

7).直流無刷電機控制實驗

3、交流條數系統實驗

1).雙閉環三相異步電動機調壓調速系統實驗

2).雙閉環三相異步電動機串級調速系統實驗

3).串聯二極管式電流型變頻調速系統實驗

4).串聯二極管式電壓型變頻調速系統實驗

5).三相異步進電機（SPWM）變頻調速實驗

6).空間矢量控制（SPVWM）變頻調速系統實驗

4、控制理論實驗

1).典型環模擬實驗

2).控制系統瞬態響應及頻率特性的測量

3).線性系統串聯校正的模擬研究

4).典型非線性環節的模擬實驗
