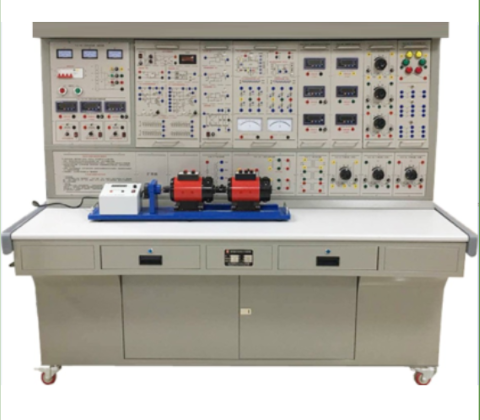

GLDT-3型電機拖動實驗裝置產品介紹

一、概述

GLDT-3型電機拖動實驗裝置采用新的技術和結構設計，能完成《電機學》、《電機及拖動》、《繼電接觸控制》、《工廠電氣控制》等課程實驗，是新建實驗室和實驗室設備更新的理想選擇。采用模塊化設計，掛箱組合式結構，布局合理，外形美觀，安裝方便靈活，耗電省，噪音低?？芍苯訖z測3KW左右的通用實驗機組的參數特性，能給學生正確的感性認識。測量手段科學，測量數據精度高，實驗儀表采用指針式、數字式、數模雙顯等多種形式，具有計算機控制管理功能，并具有很高的過載能力，多量程設計，過載保護可靠完善。裝置具有完善、可靠的人身安全保護體系，全部采用護套型接線柱，保證學生實驗安全。并具有計算機輔助教學功能，使裝置更能適應實驗室的開放教學，提高動手能力。特殊的結構和功能設計，使實驗系統具有兼容大機組實驗和小功率電機實驗多重功能。在同一實驗臺上可以完成3KW左右的大電機和200W左右小機組的全部實驗。還可以根據學校實際需要定做3KW以上大電機的測試實驗裝置。

二、技術條件：

1、工作電源：三相四線（或三相五線）380V±5%，頻率50Hz

2、裝置容量：輸入電源功率：〈1.5KVA（電機容量：〈3000W）

3、外形尺寸：1800mm*700mm*1580mm

4、絕緣電阻：〉5MΩ

5、工作環境：環境溫度-5℃~40℃ 相對溫度：〈75%（25℃）

6、保護措施：全方位人身安全保護體系

三、GLDT-3型電機拖動實驗裝置的實驗內容

1、直流電機實驗

直流電動機起動與調速實驗

直流發電機:t他勵實驗；復勵實驗；空載特性實驗、外特性實驗、調整特性實驗；自勵條件、自勵外特性實驗等

直流并勵電動機：工作特性實驗、機械特性實驗、調速實驗、效率測定

直流串勵電動機：工作特性實驗、機械特性實驗、調速實驗、效率測定

2、變壓器實驗

單相變壓器實驗：測變比、空載特性、短路及純電阻和組感性負載實驗

三相變壓器的參數測定：測極性測變比、空載特性、短路Yo實驗、純電阻負載實驗

三相變壓器的聯接組合不對稱短路：三相連接組判別、Y/Yo-12單相短路、Y/Yo-12雙相短路、Y/Yo零序阻抗測定

單相變壓器的并聯運行

三相變壓器的并聯運行

三相三繞組變壓器實驗：變比測量、空載實驗、短路實驗、負載實驗

3、變壓器實驗

三相鼠籠式異步電動機的工作特性：空載實驗、短路實驗、負載實驗

三相異步電動機的起動與調整：直接起動、Y-△起動、自耦變壓器降壓起動

三相繞線式異步電動機實驗：電機轉子串電阻起動、轉子串電阻調速

異步電動機的M-S全特性測繪

異步電動機溫升實驗

三相異步電動機電機運行

  單相電阻啟動異步電動機（空載實驗、短路實驗、負載實驗）

單相電容啟動異步電動機（空載實驗、短路實驗、負載實驗）

單相電容運轉異步電動機（空載實驗、短路實驗、負載實驗）

雙速異步電動機（雙極時工作特性、四極時工作特性）

4、同步電機實驗

三相同步發電機的運行特性：空載特性、三相短路測試、純電感負載實驗、外特性、調節特性

三相同步發電機的并聯運行：準整步法和子整步法并網、并網發電機的有功于無功調節、V形曲線

三相同步電機的并聯運行：異步起動、V型曲線、工作特性

三相同步電機參數的測定：轉差法測定同步電抗Xd和Xq、反同步旋轉發測定負序電抗X-、單相電源測定零序電抗Xo、靜止發測定超瞬間變同步電抗Xd和Xq

5、拖動及控制電機

直流他勵電動機的四象限機械特性的測定：電動及回饋制動機械特性，電動及反接制動機械特性，能耗制動特性實驗

三相異步電動機四象限機械特性的測定：測定三相繞線式異步電動機在電動運行狀態下的機械特性、再發電制動狀態下的特性、電動以及反接制動狀態下的特性

步進電機控制實驗自整角機

直流伺服電機控制實驗

直流測速發電機實驗

交了伺服電機控制實驗

6、電氣控制實驗

三相異步電動機的直接啟動控制

順序控制電路實驗

點動控制電路實驗

三相異步電動機的正、反轉控制實驗

星、三角控制電路實驗

工作臺往返自動控制實驗

車床電氣控制電路實驗

電動葫蘆電氣控制電路（能耗制動）實驗

機床電氣控制電路實驗
