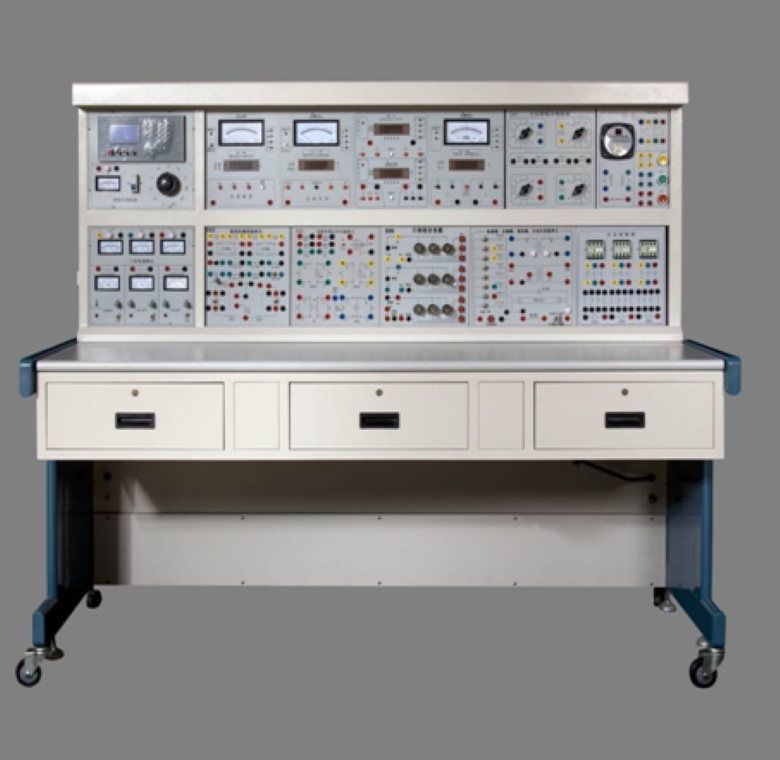

GLDG-1型電工電子實驗臺產品介紹

一、概述

GLDG-1型電工電子實驗臺是實驗與管理、實用與先進并重的新一代實驗設備。該設備整體外形美觀，結構緊湊，通過多種實驗?zāi)K配合可以完成《電工基礎》、《電氣技術》、《繼電控制》、《模擬電子技術》、《數字電子技術》、《電機拖動》、《電機控制》、《電力電子技術》等多門課程的實驗。本電工電子實驗臺完全符合以上學科教學大綱的需要。

二、技術條件

1、工作電源：三相四線（或三相五線）380V±5%，頻率50HZ

2、輸入電源功率：1.5KVA

3、GLDG-1型電工電子實驗臺外形尺寸：1560mm*700mm*1500mm

3、絕緣電阻：＞5MΩ

4、保護措施：可靠的人生安全保護體系

三、系統配置

1、GDS部件

直流可調穩壓、穩流電源

輸出0~30V可調穩壓電源，具有短路保護和輸出數字顯示功能。輸出0~500mA穩流電源。具有開路保護、穩流指示和輸出電流顯示功能。

2、全智能函數信號發生器

輸出正弦波、方波和三角波三種波形。輸出頻率范圍1HZ-1MHZ。輸出幅度0~20Vp~P。具有常規輸出信號、20db/40db衰減和掃描功能。采用等精度數字頻率測試原理，兼有外測頻功能。頻率范圍：1HZ~10MHZ。

3、直流電源、電壓表

智能直流電壓電流表。四位數字浮點顯示測量值。內部量程自動切換，電壓量程：0~250V；電流量程：0~5A，測量精度優于0.5級。具有超量程告警和計算機通信功能。

4、多功能交流儀表

提供智能多功能交流儀表兩路。電壓量程0~500V；電流量程：0~A。具有測量電壓、電流、功率、功率因素和相位的功能，具有有效值測量，數字顯示。精度0.5級。
