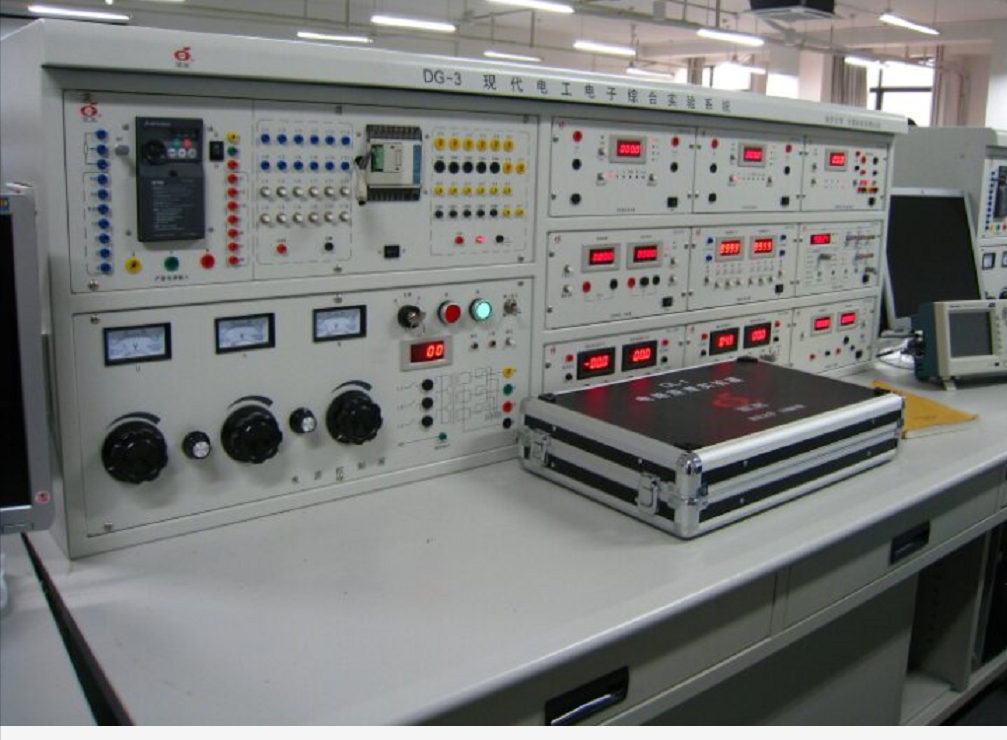

GLDG-3型現代電工電子綜合實驗裝置介紹

一、概述

GLDG-3型現代電工電子綜合實驗裝置涵蓋《電路原理》、《電氣技術》、《電子技術》、《繼電控制》的所有實驗，符合基礎電工的大綱要求。GLDG-3現代電工電子綜合實驗裝置以高可靠保護、智能化測試、平臺式管理、程序化控制、計算機輔助為主要特點。符合開放性實驗和設計性實驗的教學改革需求。

二、技術條件

1、工作電源：三相四線（或三相五線）380V±5%，頻率50Hz

2、輸入電源功率：1.5KVA

3、外形尺寸：1300*700*1400（mm）

4、絕緣電阻：5MΩ

5、保護措施：全方位人身安全保護體系

三、產品配置

1、電源控制屏

提供三相四線可調交流電源，具有過流保護功能。在高電壓輸出時直接短路不會損壞電源，增加了直接短路和延時短路兩種保護方式。具有電壓型和電流型漏電保護功能

2、直流可調穩壓穩流電源

輸出0~30連續可調穩壓電源，具有短路保護盒輸出數字顯示功能。輸出0~500mA穩流電源。具有開路保護，穩流指示和輸出電流數字顯示功能。量程無級調節電壓和電流。

3、直流可調穩壓電源

輸出0~30繼續可調穩壓電源，具有短路保護盒輸出數字顯示功能，量程無級調節電壓。同時提供12V和±5V直流穩壓電源，LED指示。

4、信號源、頻率計

輸出正弦波、方波和三角波三種波形。輸出頻率范圍1HZ~1MHZ。輸出幅度0~2oVp~p。具有常規輸出型號、20db/40db衰減和掃頻功能。采用等精度數字頻率測試原理，接有外測頻功能。測頻范圍：1HZ~10MHZ

5、精密可調負載

調節范圍0~9999Ω，步進調節1Ω。精度1.0級。采用機械手動調節。通過不同電阻連接調節范圍可擴展到99999Ω。

6、直流電壓、電流表

電壓量程：0~250V；電流量程0~5A，四位數字浮點顯示測量值。內部量程自動切換，測量精度優于0.5級。具有超量程告警和計算機通信功能。

7、智能精密可調負載

調節范圍0~9999Ω，步進調節1Ω。精度0.5級。采用單片機控制，數字顯色精密電阻阻值。由功能鍵選擇調節位，利用上升、下降鍵調節位電阻。具有過載保護功能，有效的避免輸入大電流或大電壓時燒毀元器件。具有計算機串口通信功能。

8、直流電壓/電流表

電壓量程:0~250V；電流量程0~5A，四位數字浮點顯示測量值。內部量程自動切換，測量精度優于0.5級。具有超量程告警和計算機通信功能。獨特的電子線路保證儀表具有寬范圍測量功能,可以實現安培到微安的全量程測量.

9、交流電壓電流表

電壓量程:0~500V；電流量程0~5A，四位數字浮點顯示測量值。內部量程自動切換，測量精度優于0.5級。具有超量程告警和計算機通信功能。

10、多功能交流儀表

電壓量程:0~500V；電流量程0~5A，具有測量電壓、電流、功率、功率因數和相位的功能、超量程告警等。
