一、概述

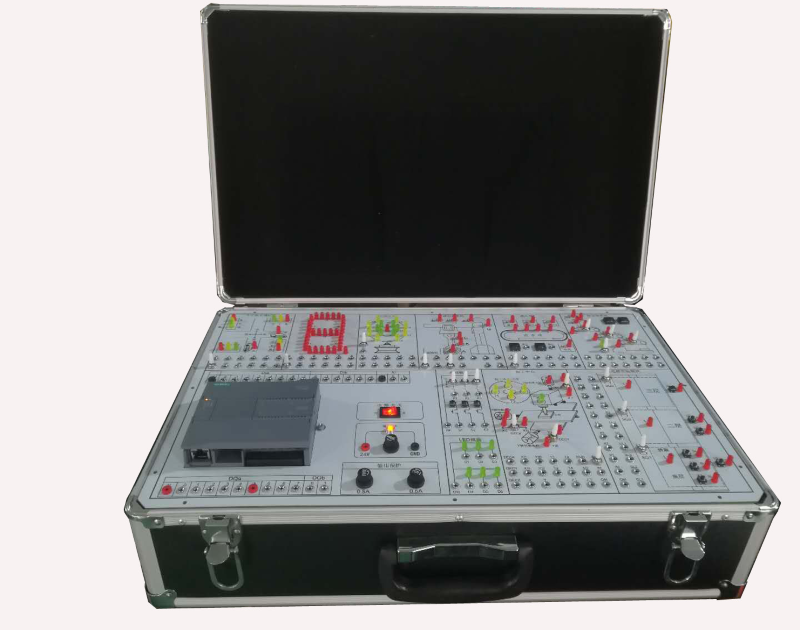

PLC實驗箱，PLC可編程實驗箱，PLC可編程控制器綜合實驗箱由鋁合金框架外殼、2mm厚實驗線路板、PLC主機等組成，可以完成可編程控制器技術、可編程控制器及應用等課程的實驗實訓項目。本實驗箱集可編程邏輯控制器、通信模塊、編程軟件、模擬控制實驗等于一體，可直觀地進行PLC的基本指令練習、PLC實際應用的模擬實驗及實物實驗。PLC實驗箱配備的主機采用西門子CPU1200系列1214C可編程控制器和專用通信適配器。
二、特點
1、可靠性高、靈活性強
提供實驗所需的+24V/2A直流電源，設計時將容易損壞的部件及對學生沒有技能要求的線路直接組裝接好，保證PLC實驗箱的可靠性。設有保護電路，當電源電壓超過了主機所能承受的范圍，即自動報警并切斷電源，使主機不會因承受過高的電壓而導致?lián)p壞。
2、直觀性強
面板布局合理、圖線清晰分明，板上印有文字說明，學生即使在沒有說明書的情況下也可完成所有的實驗。在保證接線正確、編制程序無誤的情況下，只要細心地操作，能形象、直觀地顯示程序執行的過程和結果，從而檢驗編程的正確性。
3、可擴展性
本PLC實驗箱配有可編程控制器實驗擴展箱，為進一步開展擴展實驗提供了可能。
4、可靠性、靈活性強
采用掛件式結構、模塊化設計，具備實驗可靠，升級及管理靈活等優點。
5、采用專用實驗導線
強電與弱電分開，實驗連接線及插座采用不同的結構，使用安全、可靠、防觸電。
三、技術性能及參數
1、工作電源：單相三線，220V±10% 50Hz
2、本PLC實驗箱容量：＜0.5KVA
3、工作環境：-10-55℃
4、相對濕度：（85%）
四、配置清單
|
序號 |
名稱 |
型號 |
數量 |
備注 |
|
1 |
可編程控制器 |
CPU 1214C |
1臺 |
|
|
2 |
基本指令編程練習模塊 |
|
1塊 |
|
|
3 |
交通信號燈PLC自動控制實驗?zāi)K |
|
1塊 |
|
|
4 |
全自動洗衣機PLC自動控制實驗?zāi)K |
|
1塊 |
|
|
5 |
LED PLC自動控制實驗?zāi)K |
|
1塊 |
|
|
6 |
三層電梯PLC自動控制實驗?zāi)K |
|
1塊 |
|
|
7 |
藝術彩燈造形的PLC自動控制實驗?zāi)K |
|
1塊 |
|
|
8 |
電機自動控制演示板 |
|
1塊 |
|
|
9 |
星角啟動的PLC自動控制實驗?zāi)K |
|
1塊 |
|
|
10 |
無人售貨的PLC自動控制實驗?zāi)K |
|
1塊 |
|
|
11 |
水塔自動供水實驗?zāi)K |
|
1塊 |
|
|
12 |
自動送料裝車實驗?zāi)K |
|
1塊 |
|
|
13 |
繼電器控制實驗?zāi)K |
|
1塊 |
|
|
14 |
搶答器控制實驗?zāi)K |
|
1塊 |
|
|
15 |
實訓導線 |
|
大于20根 |
|
|
16 |
實訓指導書 |
|
1本 |
|
|
17 |
網線 |
|
1根 |
|
|
18 |
交流電源線 |
|
1根 |
|
|
19 |
電源模塊（帶安全保護模塊） |
|
1個 |
|
五、實驗項目
1、博途軟件的認識
2、交通信號燈PLC自動控制實驗
3、全自動洗衣機PLC自動控制實驗
4、LED PLC自動控制實驗
5、三層電梯PLC自動控制實驗
6、藝術彩燈造形的PLC自動控制實驗
7、電機自動控制演示板
8、星角啟動的PLC自動控制實驗
9、無人售貨的PLC自動控制實驗
10、水塔自動供水實驗
11、自動送料裝車實驗
12、繼電器控制實驗
13、搶答器控制實驗
14、可編程控制器的基本指令編程練習
