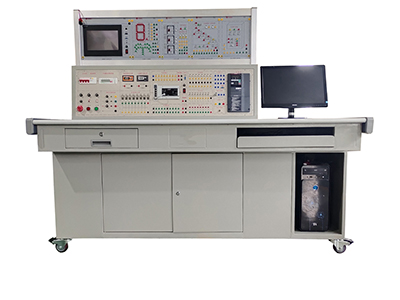

一、系統概述

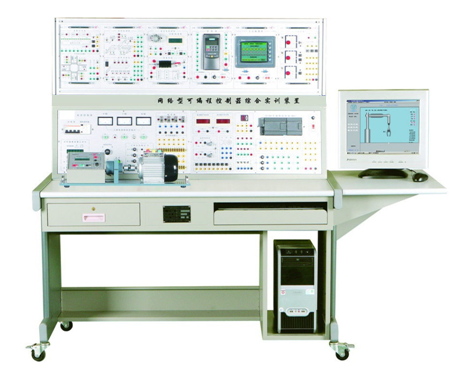

GLPLC-1型可編程控制器實驗裝置，PLC可編程實訓裝置采用鋁木結構，臺架由實驗屏（含電源控制屏）、實驗桌、實驗儲物柜三大部分組成。實驗屏包括電源指示和控制單元，電源保護單元，指示燈和按鈕單元，選擇開關和蜂鳴器及繼電器單元，儀表單元，直流電源單元，電源控制的左右兩側分別裝有一個兩插插座，將外部電源進線端裝在電源控制屏的左側。PLC可編程控制器實驗裝置上部采用三根型材組成通用實訓模塊固定結構，模塊采用標準化結構，互換性強，可根據實驗內容的需要調換實驗實訓模塊。存物柜用于存放工具材料及模塊。

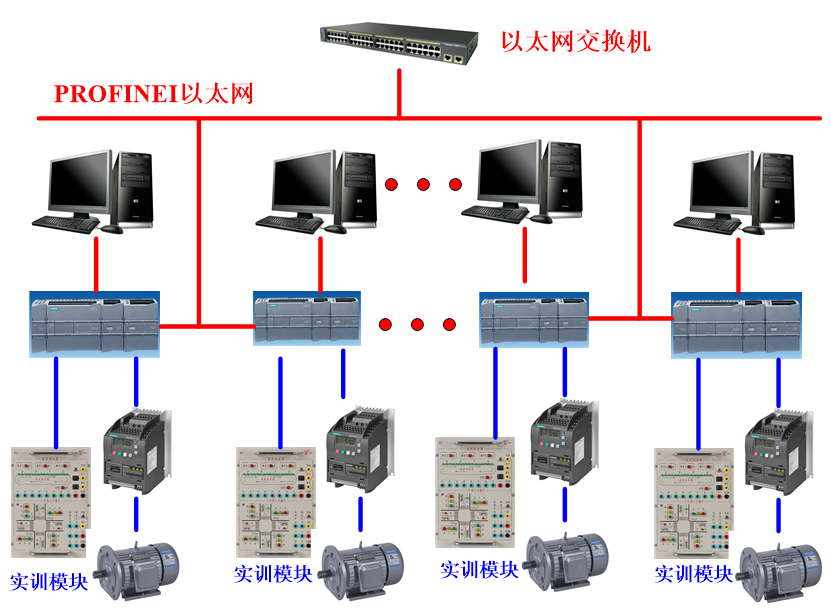

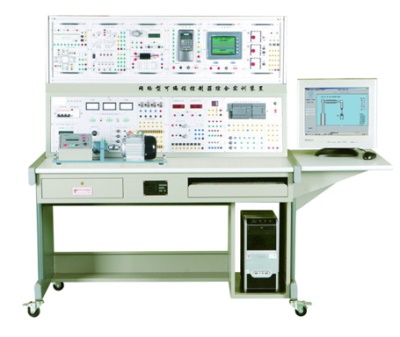

二、系統網絡架構

三、技術指標

1、輸入電源

380V±10％ 50Hz

2、GLPLC-1型可編程控制器實驗裝置容量

<1000VA

3、工作環境

溫度-10℃～+40℃，相對濕度＜85％，海拔＜4000m

4、實驗臺外形尺寸

1700*750×1400m

5、重量

小于120KG

四、裝置裝備

（一）控制操作臺

1、操作臺采用鐵質雙層亞光密紋噴塑結構，上部為鋁型材框架結構，鋁質面板。

2、三相四線380V交流電源供電，由三只電網電壓表監控電網電壓，并有三只指示燈指示，帶過流輸出保護，控制屏的供電由鑰匙開關和啟停開關控制。

3、直流電源、給定單元

1).提供+5V/2A和+24V/6A直流穩壓電源各一路等

2).提供給定（±10V可調電壓輸出）

3).直流電流：0～20mA可調輸出

4).多功能儀表

直流數顯電壓表一只，采用ICL公司高性能AD轉換器配以高速M(fèi)PU單元設計而成，通過鍵控、數顯窗口實現人機對話功能控制模式。具有自動與手動量程，測量范圍0-500V，測量精度為0.5級。

直流數顯毫安表一只，采用ICL公司高性能AD轉換器配以高速M(fèi)PU單元設計而成，通過鍵控、數顯窗口實現人機對話功能控制模式。具有自動與手動量程，測量范圍0-3A，測量精度為0.5級。

5).設有邏輯電平輸出（點動、自鎖），邏輯電平指示，選擇開關，直流24V繼電器。

4、掛件掛置的具體方法

控制屏正面上方為鋁型材框架結構，框架后面板配有鐵質亞光噴塑結構面板，實訓掛件放置于鋁型材橫檔之間，可掛置實驗部件，里面配置有AC220V、C14標準插座，控制屏兩側設有單相三極220V電源插座。

（二）桌體結構

實驗桌由鈑金為主體架構，桌面為防火、防水、耐磨雙聚氰胺高密度板，設有帶鎖抽屜，用于放置工具及資料，電腦桌聯體設計。

（三）實驗掛件

1、S7-1200 PLC主機實驗組件（附加2入模擬量輸出模塊；8DI\8D0數字量輸入輸出模塊，器件端子全部全部引出），集成的24 V編碼器/負載電流源用于直接連接傳感器和編碼器。400mA 的輸出電流也可用作負載電源，14點集成24V直流數字量輸入（IEC 1 型漏電流/源電流漏電流），10點集成數字量輸出，24V直流或繼電器，2點集成模擬量輸入，0至10 V，2點脈沖輸出 (PTO)，頻率高達100kHz，脈沖寬度調制輸出(PWM)，頻率達100kHz，集成以太網接口（TCP/IP native、ISO-on-TCP），6個快速計數器（3個大頻率為100 kHz；3個大頻率為30kHz），帶有可參數化的使能和復位輸入，可以同時用作帶有2點單獨輸入的加減計數器，或用于連接增量型編碼器。主機掛件并配有SM1232 AQ2*14位模擬量輸出模塊，SM1223 8DI\8D0數字量輸入輸出模塊。

2、變頻器實訓組件

配置西門子V20-0.4K變頻器，帶有RS485通信接口及BOP操作面板。

3、觸摸屏實訓組件

配7英寸彩色觸摸屏，帶通信下載編程電纜，觸摸屏與PLC通信電纜，開發組態軟件。

4、模擬控制實訓部件

設置有流水燈訓練模塊，帶式傳送帶，數碼顯示訓練模塊，十字路交通燈訓練模塊，天塔之光，音樂噴泉，全自動洗衣機等。全部用開關和指示燈模擬各種狀態，面板上直接印有實驗項目原理圖和模擬圖，每個模塊可以自由的替換，實驗結束可以將模塊放置在實訓桌的儲物柜內。

5、PLC單容水箱液位控制實物模型

單容水箱液位對象是由有機玻璃水箱、微型水泵、儲水槽、手動閥門、液位傳感器和電氣控制箱組成。水泵由一功率放大電路來驅動，儲水箱中的水從有機玻璃水箱頂部進入，底部用一手動閥門控制出水的流量，用擴散硅壓力變送器來檢測液位，輸出4～20mA/1～5V標準信號，可以模擬集水井在低液位停泵，中液位啟動一號泵，高液位啟動一號和二號泵。

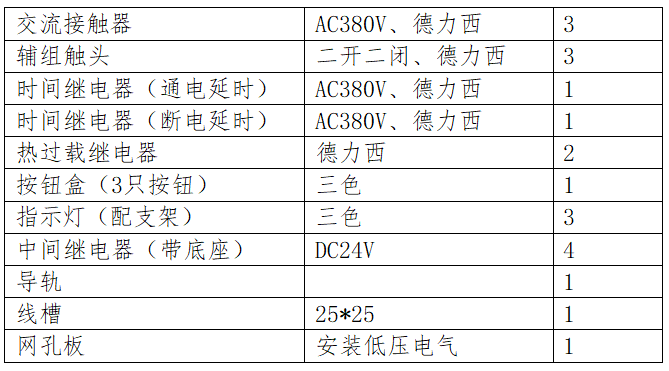

6、DJ26三相鼠籠式異步電動機

nN=1400r/min，UN=380，Y/Δ法：2只。

7、實驗導線

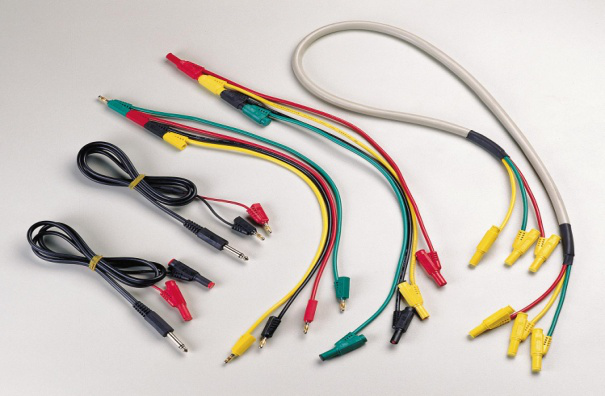

實驗連接導線采用高可靠全封閉插拔型式，內部為無氧銅抽絲而成發絲般細的128股線，質地柔軟，護套用粗線徑、防硬化化學制品制成，插頭采用實心銅質件。

8、組態計算機

I5/8G/500/無光驅/有線網卡/19吋顯示/光電鼠標/鍵盤。

10、配置博途V15軟件，提供實驗指導書，實驗程序。

五、實驗內容

1、1200PLC的認識與熟悉實驗

2、基于1200PLC的流水的控制實驗

3、基于1200PLC的傳送帶控制實驗

4、基于1200PLC的天塔之光控制實驗

5、基于1200PLC的音樂噴泉控制實驗

6、基于1200PLC的十字交通燈控制實驗

7、基于1200PLC的LED數碼顯示控制實驗

8、基于1200PLC的全自動洗衣機控制實驗

9、延時啟動延時停止控制線路。

10、三相異步電動機正轉控制電路。

11、三相異步電動機正反轉控制電路。

12、三相異步電動機按鈕、接觸器雙重聯鎖的正反轉控制電路。

13、三相異步電動機連續與點動混合控制線路。

14、基于PLC、觸摸屏、變頻器的正反轉控制實驗

15、基于PLC、觸摸屏、變頻器的調速實驗

16、變頻器功能參數設置與操作

17、外部端子點動控制

18、變頻器控制電機正反轉

19、多段速度選擇變頻調速

20、基于外部模擬量（電壓/電流）控制方式的變頻調速

21、PLC控制變頻器外部端子的電機正反轉

同步PC版：

GLPLC-1型可編程控制器實驗裝置http://gaolian.tech/prodisplay.php?id=374
