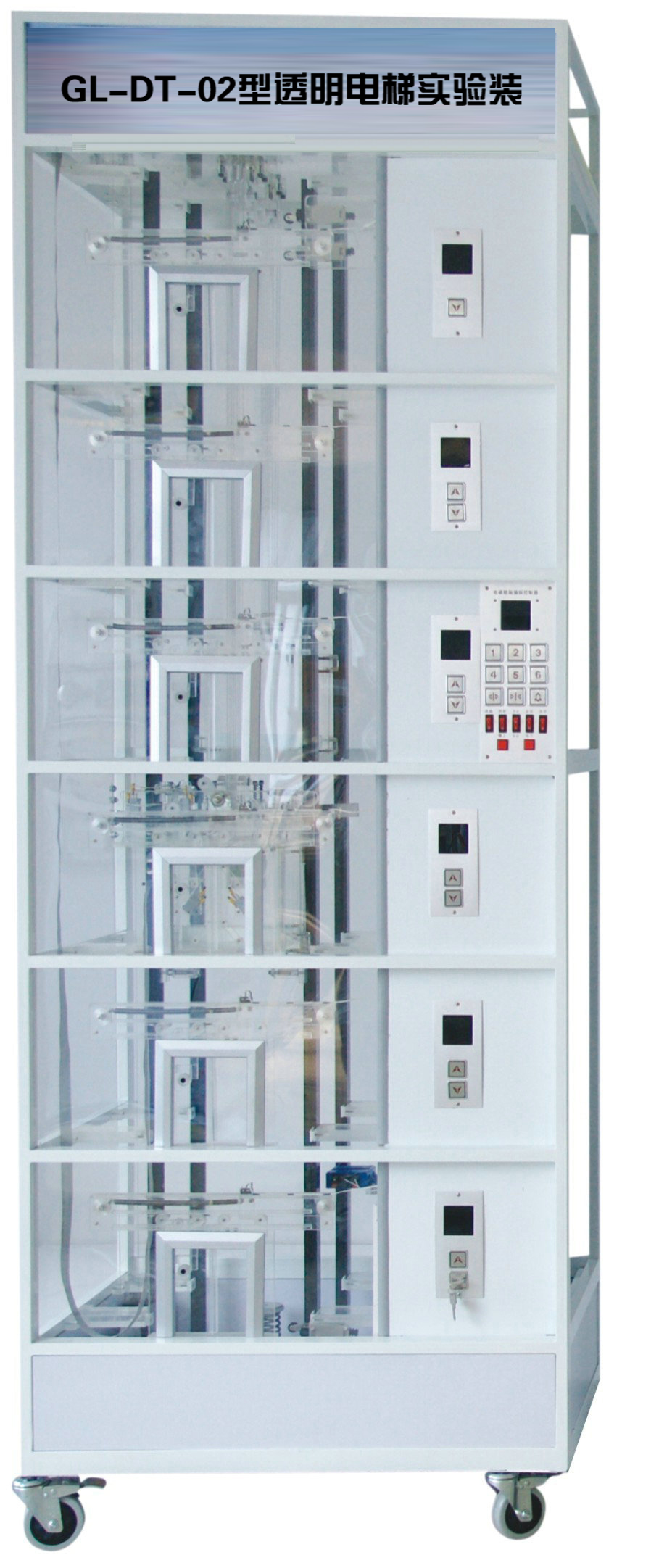

透明電梯實訓裝置【GL-DT-02型】
透明電梯實訓裝置【GL-DT-02型】
一、產品概述
GL-DT-02型透明電梯實訓裝置是根據常見的升降式電梯結構，采用透明有機材料制成，結構與實際電梯完全一致，具備實際電梯的所有功能。電梯采用透明有機材料制成，使電梯內部結構一目了然；同時，電梯的運行過程，以及每個動作都十分明了，可以反復實際動手操作。使學生能夠直觀透徹地了解、掌握電梯的結構及其動作原理。解決了以往電梯教學中單純的理論教學方式或參觀實際電梯時無法全面了解電梯內部結構及運行過程等種種問題。電梯的電氣控制系統采用可編程控制器 (PLC) 實現邏輯智能控制，交流變頻調速驅動，硬件結構及功能與實際電梯完全一致。具有自動平層、自動開門關門、順向響應轎廂內外呼梯信號、直駛、電梯安全運行保護以及電梯急停、慢上、慢下、照明、風扇等功能。且具有性能可靠、運行平穩、操作簡單、能耗低和便于教學等特點。 GL-DT-02型透明電梯實訓裝置適用于大中專院校、職業技術學院。
二、基本配置
1、機房部分：包括曳引減速機、曳引電動機、制動器、曳引輪、旋轉編碼器。
2、控制柜部分：總電源、控制電源、PLC可編程控制器、變頻器、 接線板。
3、井道部分：導軌、對重裝置、緩沖器、限速器鋼絲繩張緊裝置、極限開關、平層感應器、隨行電纜。
4、廳門部分：廳門、召喚按鈕廂、樓層顯示裝置。
5、轎廂部分：轎廂、轎門及觸板、限速器開關、限速器拉桿、安全鉗、導靴、門機機構、開到位開關、關到位開關、平層感應裝置、轎廂照明、風扇。
三、功能描述
1.超速安全保護系統
當電梯發生意外事故時，轎廂超速或高速下滑時（如鋼絲繩折斷，轎頂滑輪脫離，曳引機蝸輪蝸桿合失靈，電機下降轉速過高等原因），限速器緊急制動，通過安全鋼索及連桿機構，帶動安全鉗動作，使轎廂卡在導軌上而不會下落。
2.轎廂、對重用彈簧緩沖裝置
緩沖器是電梯極限位置的安全裝置，當電梯因故障造成轎廂或?qū)χ囟椎谆驔_頂時（極限開關保護失效），轎廂或?qū)χ刈矒魪椈删彌_器，由緩沖器吸收電梯的能量，從而使轎廂或?qū)χ匕踩珳p速直至停止。
3.門安全觸板保護裝置
在轎廂門的邊沿上，裝有活動的安全觸板。當門在關閉過程中，安全觸板與乘客或障礙物相接觸時，通過與安全觸板相連的聯桿，觸及裝在轎廂門上的微動開關動作，使門重新打開，避免事故發生。
4.上、下限位開關
在電梯井道的上、下端部安裝此開關，并且安裝在上、下極限開關之內，在于保護較箱不超出此范圍，如果超出上限位或下限位，則電機自動停止，不再工作，跟上、下極限開關區分在于此開關不會掉電。
5.廳門自動閉合裝置
電梯層門的開與關，是通過裝在轎門上的門刀片來實現的。每個層門都裝有一把門鎖。層門關閉后，門鎖的機械鎖鉤嚙合，此時電梯才能啟動運行。
6.層門連鎖開關
當所有層的門都關閉時，電梯可以升降，若有一層的層門開著，電梯即不能運行。
7.終端極限開關安全保護系統
在電梯井道的頂層及底層裝有終端極限開關。當電梯因故障失控，轎廂發生沖頂或蹲底時，終端極限開關動作，發出報警信號并切斷控制電路，使轎廂停止運行。
