一、技術參數

1.電源輸入：單相三線（第三方接地），AC220V±10%，50/60Hz；

2.安全保護：接地，漏電（動作電流≤30mA），過壓，過載，短路，越級跳閘；

3.整機功耗：200W；

4.整機重量：100KG；

二、產品結構及組成

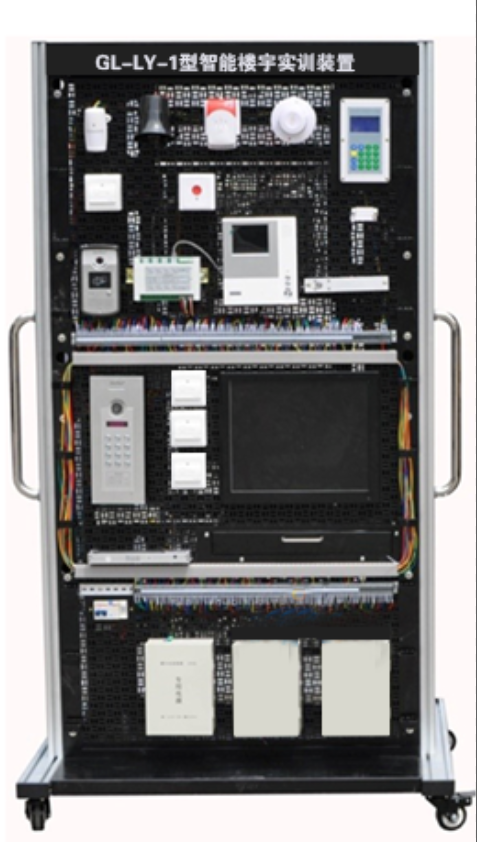

1. 立式實訓平臺

1) 材質工藝：1.3mm厚度SPCC冷軋鋼板，表面脫脂、磷化、靜電噴塑處理；

2) 尺寸：1200*650*1930mm；

3) 一體式標準19英寸機架，4×38U容量，可安裝各種標準機架設備、標準化的功能模塊、綜合布線機柜設備及可供自由配置的網孔板模塊等；

4) 有理線槽、理線環及走線孔，使布線更隱蔽、規范、整齊和美觀；

5) 有帶理線功能的加強筋，加強電柜面板硬度的同時提供了更多的布線路徑；

6) 機架內部、兩側及背部完全開放，學生可以看到所有器件的原始端子、接口及標識，以及二次引線的連接關系；

7) 預留對地進電安裝孔和接地柱，滿足現場配電需求。

8) 底部配有4個萬向輪。

2. 網孔板安裝模塊

1) 材質工藝：1.3mm厚度SPCC冷軋鋼板，表面脫脂、磷化、靜電噴塑處理；

2) 尺寸：≥480*265*8mm；

3) 網孔規格：Ф5*15mm；

3. 網孔板用膨脹固定件

1) 材質：尼龍（PA）；

2) 重復緊固次數：≥25。

4. 線纜管理架

1) 材質工藝：1.0/1.3mm厚度SPCC冷軋鋼板，表面脫脂、磷化、靜電噴塑處理；

2) 安裝方式：標準19英寸機架式；

5. 電源管理模塊

1) 材質工藝：1.3mm厚度SPCC冷軋鋼板，表面脫脂、磷化、靜電噴塑處理；

2) 模塊由電源供給單元、越級跳閘保護單元及電源短接檢測保護單元共三部分組成：

a) 電源供給單元：由空氣開關（AC220V10A/6A）、二三插座（AC220V10A）、交流變壓器（AC24V40W）、直流開關電源（DC24V/DC12V/DC5V）、直流可調電壓板（DC1.5~28V1.42A）、自復位保險絲、帶燈開關、連續可調電位器、直流電壓電流數顯表、金屬指示燈及組合式接線端子排等組成，采取了多種過流保護手段，確保為用電設備提供安全可靠的可調測試電源和正常運行電源；

b) 越級跳閘保護單元：由限流元件、漏電保護模塊（30mA/≤0.1s）及報警輔助觸頭等組成，能夠對短路電流強度進行有效限制，及時切斷本級電源的同時不會引起同級或上級電源的誤跳閘動作，確保計算機等用電設備的正常工作；

c) 電源短接檢測保護單元：由采樣電源、短接檢測保護板、接觸器、輔助觸頭、自復位按鈕及急停開關等組成，能夠自動檢測因錯誤接線所致的電源短路故障并鎖定電源的輸出，直至短路故障被排除后方可手動復位對設備的正常供電，有效地保護設備和人身的安全。

d)接線端子排：導軌組合式。

6. 嵌入式編程主機與顯示器模塊

1) 材質工藝：1.33mm厚度SPCC冷軋鋼板，表面脫脂、磷化、靜電噴塑處理；

2) 尺寸：482*88*191mm；

3) 工業級無風扇設計：無塵、無噪音，采用高厚度導熱鋁板和波浪紋散熱金屬外殼，超強的冰刺散熱能力使運行性能大幅提升；

4) 工業級通信能力：RS-232、RS-485，支持上電開機、長時間無人值守及24小時開機；

5) 雙屏顯示：集成高清顯卡支持同步或異步雙顯（模擬視頻信號和數字高清信號），滿足工業實時多屏監控需求；

6) 電源：適配器/DC12V3A；

7) 功耗：18W；

7. 故障設置模塊（觸摸屏式）

1) 結構包含具有5寸TFT真彩屏交互界面的答題面板及故障繼電器板，故障繼電器板可以與智能答題面板通訊從而設置故障單元，學生通過查找故障在作為學生端的智能答題器上作答從而解決故障；

2) 通信方式采用無線WIFI傳輸數據，采用MOUDBUS通訊的網絡結構，使得故障點可以任意擴展；

3) 智能答題器可以脫機或聯機工作，通過無線網絡連接實現教師機與學生機的數據交互。

8. 智能考核管理軟件

1) 密碼登陸界面實現教師機與學生機的切換；

2) 在計算機上進行編輯試卷發送試卷，在答題器作為學生端進行考試；

3) 脫離計算機，在作為教師端的智能答題器上編輯故障點發送故障點的功能。

9. 門前鈴

1) 夜視照明功能；

2) 適用于別墅、獨戶建筑、復式建筑、辦公場所、高層、多層住宅等建筑；

3) 7寸TFT液晶顯示屏；

4) 圖像亮度、鈴聲音量和圖像色度可調，無輻射、低功耗，高清晰的可視TFT液晶屏；

5) 呼叫對講、主動監視、遠程分機開鎖、免提通話等功能；

10. 室內分機

1) 視頻器件：4"TFT

2) 掛墻安裝方式：一型掛墻架

11. 電控鎖

1) 無須辨認區分門的安裝方向，左開、右開、內開、外開通用；

2) 關門無碰撞、自動感應上鎖；

3) 多種開啟方式：門禁或樓宇對講信號、遙控、刷卡、鑰匙等；

4) 電源反接保護、電機短路保護、霍爾元件故障后聲光報警；

12. 被動紅外空間探測器

1) 探測范圍：12m×12m（標準涅菲爾透鏡）；

2) 報警繼電器：靜音操作常閉舌簧繼電器；

3) 防拆裝置：常閉(帶外殼)，防拆回路連接24小時保護電路；

13. 煙感探測器

1) 傳感器類型：紅外光電管；

2) 監視面積：20m2；

14. 燃氣探測器

1) 感應氣體：煤氣、天然氣、液化石油氣

2) 蜂鳴器：70dB/m

15. 聯網器

1) 工作電壓：DC 30~35V

2) 安裝方式：平裝或U型導軌固定

3) 接口類型：RJ45單元內部接口，插拔式聯網接口

16. ID鑰匙卡扣

1) 內置芯片：M4100

2) 感應距離:0-5cm

17. 小區門口機

1) 攝像頭：1/4“彩色HD CMOS，可視角度72°

2) 照度：0.1Lux鏡頭：f=2..8mm

3) 射頻頻率：ID卡：125KHZ  讀卡類型：EM

4) 接口類型：插拔式接口

18. 圍墻器

1) LCD中文液晶顯示，門狀態檢測報警；

2) ID刷卡開鎖，公共密碼開鎖，個人密碼開鎖

3) 攝像頭:1/4"HD cmos,  分辨率:500TVL

4) 可視角度72℃,四向可調,夜間白光補光

19. 管理中心機

1) 射頻頻率：ID卡:125KHZ，讀卡類型：EM

2) 顯示屏幕：≥7”彩色TFT，解析度：≥480×234

3) 接口類型：RJ45

20. 通訊轉換器

1) 傳輸介質：雙絞線或屏蔽線；

2) 傳輸速率：300~1152Kbps；

3) 傳輸距離：1200m（RS-485端），5m（RS-232端）；

21. 可視對講系統管理軟件

1) 接收報警信號，聲光報警，記錄存儲顯示

2) 2000條報警信息循環存儲

3) 顯示呼入分機房間、主機號碼

4) 可監視任一單元門口主機

22. 6位PDU電源

1) 過載保護：自動切斷電源，手動按鈕復位；

2) 安裝方式：標準19英寸機架式；

23. 24位超五類非屏蔽插座配線架

1) 插頭與插座插合次數：≥1000；

2) 導線端接次數：≥250；

24. 8P8C超五類非屏蔽水晶頭

1) 插拔次數：≥1000；

2) 壓力測試：20N；

3) 簧片：三叉簧片設計、磷青銅鍍金。

25. 超五類非屏蔽信息插座模塊

1) 插頭與插座插合次數：≥1000；

2) 導線端接次數：≥250；

26. 單口86型信息面板

1) 材質：PC/ABS；

2) 帶有標識條和防塵蓋。

27. 86型底盒

1) 材質：ABS；

28. UTP超五類4對非屏蔽跳線

1) 插頭與插座插合次數：≥1000；

2) 長度：≥1.5m。

29. UTP超五類4對非屏蔽電纜

30. 橋架1套

1) 材質工藝：1.0/1.3mm厚度SPCC冷軋鋼板，表面脫脂、磷化、靜電噴塑處理；

2) 尺寸：≥400*50*30mm。

31.綜合布線專用工具包：RJ45雙用工具、IDC壓線工具及通斷測試儀等。

32.耗材及工具

1）通用工具包：工具箱、常用電工工具、萬用表、直角尺及手工鋸等。

2）耗材包：各種規格PVC波紋管、PVC線槽、PVC線管、緊固件、弱電線、視頻線、BNC頭、異型標識管、電工膠布及焊錫絲等。

33.樓宇智能化工程實訓系統

1）仿真實訓系統在接近工程現場的基礎上，針對實訓教學進行專門設計，包含計算機技術、網絡通信技術、綜合布線技術、DDC樓控技術等，強化了樓宇智能化工程的設計、安裝、布線、接線、編程、調試、運行、維護等工程能力。

2）系統應適合樓宇智能化工程技術、機電安裝工程等相關專業的教學和培訓。

3）系統涵蓋對講門禁及室內安防系統、火災自動報警及消防聯動控制系統、閉路電視監控及周邊安防系統、綜合布線系統和DDC照明監控六個系統。

4）各系統既可獨立運行，也可實現聯動。

5）可視對講門禁子系統由管理中心機、室外主機、多功能室內分機、門前鈴、普通室內分機、聯網器、層間分配器、開門按鈕、磁力控制鎖、電插鎖和通訊轉換模塊等部件組成。能給實現室內、室外和管理中心之間的可視對講、門禁管理等功能

6）安防子系統由家用緊急按鈕、紅外探測器、主動紅外對射探測器、門磁、聲光報警器等部件組成，它與多功能室外分機。硬盤錄像機和DDC等控制設備配套使用，能夠完成對室內和室外公共區域的安防監控、報警聯動等功能。

7）消防子系統由消防報警控制器。輸入輸出模塊及模擬消防設備（消防泵、排煙風機、卷簾門）和多種消防探測器（感煙探測器、感溫探測器）等組成。能夠完成消防報警、消防設備聯動等功能。

8）視頻監控子系統由彩色監視器、矩陣主機、硬盤錄像機、高速球型云臺攝像機、一體化攝像機、紅外攝像機、槍式攝像機組成。能夠完成對樓道、智能大樓和管理中心的視頻監控和錄像等功能，同時可與安防系統實現報警聯動等功能。

9）DDC控制系統由上位監控系統、DDC控制器和通訊接口卡等設備組成，配套招募設備能夠完成照明系統的節能管理。

10）綜合布線子系統主要由程控交換機、網絡交換機、RJ45配線架、電話配線架、86盒、面板、語音模塊、數據模塊、水晶頭等部件組成。能夠構建一套典型的電話、計算機網絡系統，實現建筑模型之間的語音、數據交互功能。

34.智能安全管理系統：

通過智能安全管理系統能夠可有效保護學生的人身安全和設備安全，當設備電源欠壓、過壓、漏電或者過載時，智能安全管理系統要求能夠準確判斷出學生在使用過程中遇到的電源故障類型并實時語音報警，提示設備電源故障原因，避免學生在發生電源故障后，因不明白電源何種故障而導致的盲目危險維修操作。

(1)漏電保護：系統發生漏電后，漏電指示燈閃亮，同時系統輸出電源斷電，并語音提示“漏電保護中”，按復位按鈕數秒后，設備復位，保證人身安全。

(2)欠壓保護：設備輸入電源欠壓后，系統斷電，提示“欠壓保護中”，當設備電壓恢復正常后，系統延時數十秒重新上電，保證設備電壓穩定正常

(3)過壓保護：設備輸入電源過壓后，系統斷電，提示“欠壓保護中”，當設備電壓恢復正常后，系統重新上電。

(4)過流保護：供電電流大于等于1.5倍額定電流，并持續數秒鐘以上系統斷電并提示報警，供電電流大于等于4倍額定電流，系統在0.2秒內斷電并提示報警。

(5)自動重合閘：故障發送跳閘后，一定時間間隔后自動重新合閘通電。

(6)聲光故障報警：報警發生后，相應指示燈亮，并發出語音報警。

三、實驗項目

1. 系統的安裝、布線、接線、編程、調試、運行、維護及維修；

2. 線路故障的設置、檢測及排除；

3. 各類常用對講門禁及室內安防設備的結構、原理、接線、調試、應用和納入系統；

4. 室內安防系統布/撤防的設計、接線、調試和演習；

5. 住戶系統的設計、接線、調試和演習；

6. 住戶與大樓系統的設計、接線、調試和演習；

7. 住戶、大樓與小區系統的設計、接線、調試和演習；

8. 對講門禁及室內安防系統管理軟件的操作及管理；

9. 橋架及其支架的安裝和布線；

10.信息插座和機架設備的安裝；

11.水晶頭及跳線的制作和測試；

12.RJ45模塊和配線架的壓線和測試；

13.RJ45跳線的連接及鏈路的測試。
