一、技術參數

1.電源輸入：單相三線（第三方接地），AC220V±10%，50/60Hz；

2.安全保護：接地，漏電（動作電流≤30mA），過壓，過載，短路，越級跳閘；

3.整機功耗：200W；

4.整機重量：150KG；

二、產品結構及組成

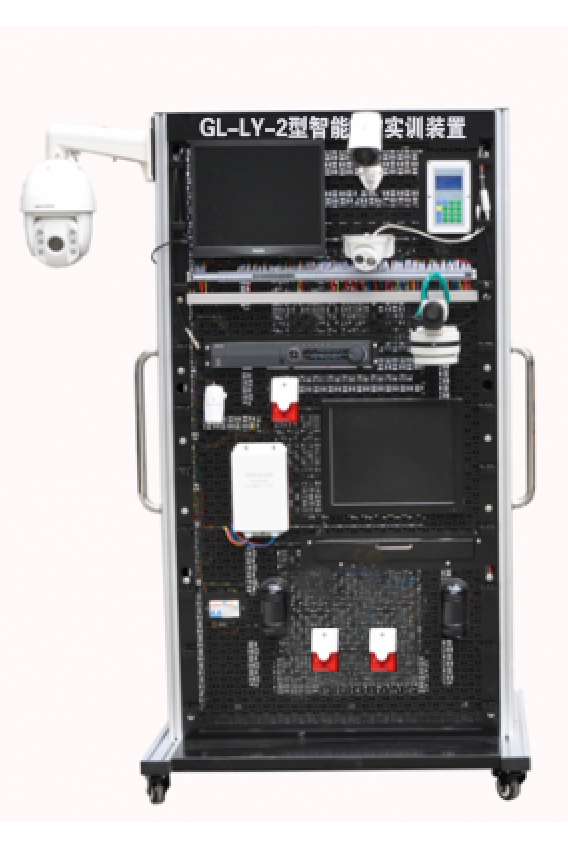

1.立式機架式平臺

1) 材質工藝：1.3mm厚度SPCC冷軋鋼板，表面脫脂、磷化、靜電噴塑處理；

2) 尺寸：1200*650*1930mm；

3) 一體式標準19英寸機架，4×38U容量，可安裝各種標準機架設備、標準化的功能模塊、綜合布線機柜設備及可供自由配置的網孔板模塊等；

4) 有理線槽、理線環及走線孔，使布線更隱蔽、規范、整齊和美觀；

5) 有理線功能的加強筋，加強電柜面板硬度的同時提供了更多的布線路徑；

6) 機架內部、兩側及背部完全開放，學生可以看到所有器件的原始端子、接口及標識，以及二次引線的連接關系；

7) 預留對地進電安裝孔和接地柱，滿足現場配電需求。

8）底部配有4個萬向輪。

2.側墻安裝網孔板模塊

1) 材質工藝：1.3mm厚度SPCC冷軋鋼板，表面脫脂、磷化、靜電噴塑處理；

2) 尺寸：480*265*8mm；

3) 網孔規格：Ф5*15mm；

3.頂墻安裝網孔板模塊

1) 材質工藝：1.3mm厚度SPCC冷軋鋼板，表面脫脂、磷化、靜電噴塑處理；

3) 網孔規格：≥Ф5×15mm；

4.電源管理模塊

1) 材質工藝：1.3mm厚度SPCC冷軋鋼板，表面脫脂、磷化、靜電噴塑處理；

2) 模塊由電源供給單元、越級跳閘保護單元及電源短接檢測保護單元共三部分組成：

a) 電源供給單元：由空氣開關（AC220V10A/6A）、二三插座（AC220V10A）、交流變壓器（AC24V40W）、直流開關電源（DC24V/DC12V/DC5V）、直流可調電壓板（DC1.5~28V1.42A）、自復位保險絲、帶燈開關、連續可調電位器、直流電壓電流數顯表、金屬指示燈及組合式接線端子排等組成，采取了多種過流保護手段，確保為用電設備提供安全可靠的可調測試電源和正常運行電源；

b) 越級跳閘保護單元：由限流元件、漏電保護模塊（30mA/≤0.1s）及報警輔助觸頭等組成，能夠?qū)Χ搪冯娏鲝?qiáng)度進行有效限制，及時切斷本級電源的同時不會引起同級或上級電源的誤跳閘動作，確保計算機等用電設備的正常工作；

c) 電源短接檢測保護單元：由采樣電源、短接檢測保護板、接觸器、輔助觸頭、自復位按鈕及急停開關等組成，能夠自動檢測因錯誤接線所致的電源短路故障并鎖定電源的輸出，直至短路故障被排除后方可手動復位對設備的正常供電，有效地保護設備和人身的安全。

d) 接線端子排：導軌組合式。

5.工作警示燈

1)能夠分別以藍色、綠色、黃色及紅色的常亮指示燈指示多功能電源模塊的外部進電、正常供電、電源短接及跳閘報警的狀態；

2)工作電壓：AC220V；

3)功耗：20W。

6.WiFi觸摸屏式故障考核模塊

1)結構包含具有5寸TFT真彩屏交互界面的答題面板及故障繼電器板，故障繼電器板可以與智能答題面板通訊從而設置故障單元，學生通過查找故障在作為學生端的智能答題器上作答從而解決故障；

2)通信方式采用無線WIFI傳輸數據，采用MOUDBUS通訊的網絡結構，使得故障點可以任意擴展；

3)智能答題器可以脫機或聯機工作，通過無線網絡連接實現教師機與學生機的數據交互。

7.智能考核管理軟件

1)密碼登陸界面實現教師機與學生機的切換；

2)在計算機上進行編輯試卷發送試卷，在答題器作為學生端進行考試；

3)脫離計算機，在作為教師端的智能答題器上編輯故障點發送故障點的功能。

8.嵌入式電腦主機及其托盤模塊

1)材質工藝：1.3mm厚度SPCC冷軋鋼板，表面脫脂、磷化、靜電噴塑處理；

2)工業級無風扇設計：無塵、無噪音，采用高厚度導熱鋁板和波浪紋散熱金屬外殼，大幅提升散熱能力；

3)工業級通信能力：支持RS-232、RS-485，支持上電開機、長時間無人值守及24小時開機；

4)雙屏顯示：集成高清顯卡支持同步或異步雙顯（模擬視頻信號和數字高清信號），滿足工業實時多屏監控需求；

5)超低功耗：采用低功耗處理器，比普通臺式機節能80%；

9.鍵盤及其托盤模塊

1) 材質工藝：1.3mm厚度SPCC冷軋鋼板，表面脫脂、磷化、靜電噴塑處理；

2) 鍵鼠接口：有線USB。

10.液晶顯示器及其掛板模塊

1) 材質工藝：1.3mm厚度SPCC冷軋鋼板，表面脫脂、磷化、靜電噴塑處理；

2) 屏幕類型：有源矩陣TFT（薄膜晶體管）LCD；

3) 面板類型：TN；

11.HDCVI硬盤錄像機及其托盤模塊

1) 材質工藝：1.3mm厚度SPCC冷軋鋼板，表面脫脂、磷化、靜電噴塑處理；

3) 支持HDCVI、模擬、網絡攝像機三種信號接入；

4) 支持1080P高清預覽顯示；

5) 支持模數轉換：可接入2路網絡信號；

6) 音頻輸入：1路，RCA接口；

7) 音頻輸出：1路，RCA接口；

8) 網絡視頻輸入：2路網絡IPC接入（8M）；

9) 視頻輸出：1路VGA輸出，1路HDMI同源輸出，HDMI/VGA視頻同時輸出；

10) 視頻幀率：1~25幀/秒（PAL）、1~30幀/秒（NTSC）；

11) 錄像模式：自動錄像、手動錄像、動態檢測錄像、報警錄像；

12.SATA硬盤

1) 容量：500GB；

2) 轉速：7200rpm；

3) 接口類型：SATA2。

13.液晶監視器及其掛板模塊

1) 材質工藝：1.3mm厚度SPCC冷軋鋼板，表面脫脂、磷化、靜電噴塑處理；

2) 全功能接口，支持多種數模接口（CVBS、S-Video、YPbPr、VGA、HDMI、DVI）；

3) 液晶屏：17英寸液晶顯示屏（LED）；

4) 響應時間：≤5ms（Typ）；

5) 音頻接口：Audio（RCA）×2；

14.POE網絡交換機

1) 網絡標準：IEEE 802.3 10BASE-T以太網、IEEE 802.3u 100BASE-TX快速以太網、IEEE 802.3af/at、ANSI/IEEE 802.3 NWay自動協商、IEEE 802.3x流量控制標準；

2) 端口：8個10/100M自適應RJ-45端口；

3) POE支持:4個支持POE功能；

15.HDCVI高清同軸高速球型攝像機

1) 有效像素：1920（H）×720（V）；

2) 彩色0.03LUX，黑白0.05LUX；

3) 內置20倍光學/16倍數字變倍；

4) 鏡頭（4.7~94mm）；

16.HDCVI高清同軸一體化槍型攝像機

1) 有效像素：1280（H）×960（V）；

2) 彩色0.01LUX，F(xiàn)1.2；

3) 視頻輸出遵循HDCVI和標清標準，可切換；

17.POE高清網絡半球攝像機

1) 有效像素：1280（H）×960（V）；

2) 彩色0.01LUX，F(xiàn)1.2；

3) 鏡頭（3.6mm）；

18.主動紅外對射報警器

1) 雙光束光電探測器，包含獨立發射器和接收器室外探測范圍為30米，室內探測范圍為90米。

19.室內用被動紅外入侵探測器

20.球機壁掛支架

21.槍機壁掛支架

22.室內全方位云臺

23.網絡視頻監控管理軟件

1) 基于Internet和以太網；

2) 批量觀看多個設備的攝像頭實時監視視頻；

3) 批量觀看多個設備的攝像頭錄像回放視頻；

4) 配置多種定時布防，實現全電腦值守；

24.網絡視頻接口服務器軟件

1) 將本地視頻監控系統的監控內容通過因特網或以太網集成至遠程服務器的同一監控軟件界面中；

2) 實施統一的監控管理、數據收集和分析以及各種運行策略的制定。

25.智能樓宇集成監控軟件

1) 設置視窗多畫面顯示；

2) 設置視窗全屏顯示；

3) 獲取當前視窗號；

4) 切換當前視窗；

5) 打開和關閉視頻(按視窗)；

6) 打開和關閉音頻(按視窗)；

7) 實時抓圖；

8) 開始和停止錄像；

9) 設置主機參數；

10) 設置DDNS網絡服務器。

26.6位PDU電源

1) 電流/功率：10A/2500W；

2) 過載保護：自動切斷電源，手動按鈕復位；

27.24位超五類非屏蔽插座配線架

1) 標準規范：ISO/IEC11801:2008、ANSI/TIA568-C.2及YD/T926.3-2009；

2) 插頭與插座插合次數：≥1000；

3) 導線端接次數：≥250；

28.線纜管理架

29.超五類非屏蔽信息插座模塊

1) 標準規范：ISO/IEC11801:2008、ANSI/TIA568-C.2及YD/T926.3-2009；

2) 插頭與插座插合次數：≥1000；

3) 導線端接次數：≥250；

30.單口86型信息面板

31.86型底盒

32.UTP超五類4對非屏蔽跳線

1) 標準規范：ISO/IEC11801:2008、ANSI/TIA568-C.2及YD/T926.3-2009；

2) 插頭與插座插合次數：≥1000；

33.8P8C超五類非屏蔽水晶頭

1) 符合UL/E136825認證和FCC規范；

2) 插拔次數：≥1000；

3) 壓力測試：20N；

34.UTP超五類4對非屏蔽電纜

1) 標準規范：ISO/IEC11801:2008、IEC61156-5-2009、ANSI/TIA568-C.2及YD/T1019-2001；

35.網孔板用膨脹固定件

1) 重復緊固次數：≥25。

36.專用橋架及配件

37.綜合布線專用工具包：RJ45雙用工具、IDC壓線工具及通斷測試儀等。

38.通用工具包：工具箱、常用電工工具、萬用表、直角尺及手工鋸等。

39.耗材包：各種規格PVC波紋管、PVC線槽、PVC線管、緊固件、弱電線、視頻線、BNC頭、異型標識管、電工膠布及焊錫絲等。

三、實驗項目

1.系統的安裝、布線、接線、編程、調試、運行、維護及維修；

2.線路故障的設置、檢測及排除；

3.各類攝像機和鏡頭的結構、原理、接線、調試和應用；

4.球形攝像機的接線、設定和操作；

5.網絡攝像機的接線、設定和操作；

6.硬盤錄像機的接線、設定和操作；

7.攝像機、硬盤錄像機及監視器的連接和調試；

8.球形攝像機和硬盤錄像機的連接和調試；

9.硬盤錄像機、網絡攝像機及工作站IP地址的分配和設定；

10.了解和掌握POE交換機的標準規范和控制方式；

11.硬盤錄像機、網絡攝像機及POE交換機的連接和調試；

12.硬盤錄像機及液晶監視器的連接、配置和調試；

13.智能樓宇集成監控軟件的編程和通訊，集成監控用戶界面的設計和制作；

14.PVC波紋管及其配件的安裝和布線；

15.PVC線槽及其配件的安裝和布線；

16.PVC線管及其配件的安裝和布線；

17.橋架及其配件的安裝和布線；

18.信息插座和機架設備的安裝；

19.水晶頭及跳線的制作和測試；

20.RJ45模塊和配線架的壓線和測試；

21.RJ45跳線的連接及鏈路的測試。
