一、傳感器與檢測技術實驗臺組成

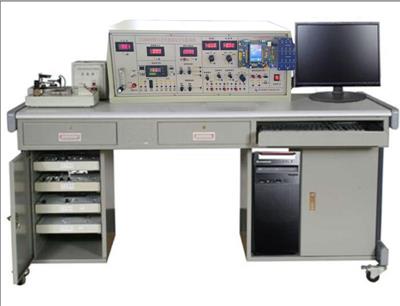

本傳感器與檢測技術實驗臺由主控臺、三源板（振動源、溫度源、轉動源）、傳感器和相應的實驗?zāi)０?、?shù)據采集卡及處理軟件、實驗臺桌、臺式計算機等組成。

二、主要技術參數

1、供電

電源：AC220V±10%，50Hz

安全保護措施：具有接地保護、漏電、過載、過流保護功能，安全性能符合相關的國標標準

裝置容量：＜1.5kVA

2、控制屏：實驗臺全鋼結構及控制屏（整體尺寸不大于長165cm*寬75 cm *高140 cm）

（1）電源：AC220V±10%，50Hz，帶漏電保護器

（2）直流穩壓電源：+24V/1A、±15V/1A、±2V～±10V

（3）數字直流電壓表：量程0～20V，分200mV、2V、20V三檔，精度0.5級

（4）頻率/轉速表：頻率測量范圍1～9999Hz，轉速測量范圍1～9999rpm

（5）智能調節儀：0～5V，4～20MA標準信號輸入

（6）Cortex3：支持8路模擬量輸入；8路開關量支持實時時鐘功能；G-Sensor驅動：支持重力傳感器驅動；SPI驅動：支持SPI協議；IP Camera：2模擬量出，方波頻率檢測。要求招標現場演示功能

（7）信號源：0～10Khz具有輸出保護功能。低頻信號源1Hz~30Hz(可調)；氣壓源0～20kpa可調，高精度溫度調節儀表（控制溫精度±0.5℃）；RS232計算機串行接口；流量計

（8）系統軟件：接口部分采用USB接口，方便用戶的實際使用。該采集器既能滿足完全的實驗要求，取代現有的儀表顯示讀數，可以保存實驗數據,提交實驗報告。也可作為科研人員直接的科研開發使用

（9）測試源：裝有振動源1Hz～30Hz（可調）；轉動源0～2400轉/分（可調）；加熱源＜200℃（可調）

三、傳感器與檢測技術實驗臺配置的傳感器及模塊

（1）電阻應變式傳感器:量程 0～200g 線性±1%、全橋

（2）擴散硅壓力傳感器:量程4～20kpa  線性±1%

（3）差動變壓器: 量程±4mm  線性±2%

（4）電容式傳感器：量程±2.5mm  線性±3%

（5）霍爾式位移傳感器：量程±2mm  線性 ±3%

（6）壓電式傳感器：量程≤10KHz   線性±2%

（7）電渦流位移傳感器：量程2mm  線性±2%

（8）光纖位移傳感器：量程2mm線性±5%

（9）光電轉速傳感器：量程2400轉/分  線性±1%

（10）磁電傳感器：氧化鐵芯，2線制，響應3000HZ

（11）霍爾轉速傳感器: 量程2400轉/分  線性±1%

（12）K型熱電偶：0～800℃

（13）超聲波模塊：通過編程實現超聲波的距離信息檢測計算，將距離信息進行報警等操作；并可以通過距離進行液晶屏幕的實時顯示

（14）紅外模塊：對遙控器按鍵紅外信息的采集與發送

（15）雨滴傳感器：通過編程實現雨滴程度的檢測，將雨滴信息通過液晶屏幕的實時顯示，通過WIFI模塊發送至手機實時顯示等

（16）光電編碼器

（17）微波模塊：通過編程實現模塊前方人體的檢測，將有無人的信息通過液晶屏幕的實時顯示，利用有無人信息從而控制相關LED等控制元件

（18）溫濕度模塊：通過編程實現溫濕度的檢測，將溫濕度信息通過液晶屏幕的實時顯示，通過WIFI模塊發送至手機實時顯示等

（19）光纖壓力溫度傳感器：?jiǎn)文９饫w，光纖溫度，壓力測試

（20）無線射頻IC模塊：通過編程實現對IC射頻卡、一卡通、公共交通卡等卡片的信息采集與發送，利用卡片信息進行LED或者其他元器件的控制操作等

（21）液晶顯示屏：通過編程實現對超聲波、雨滴、微波、溫濕度、射頻IC卡等信息的顯示功能

（22）創新課件主模塊支持USB接口協議及供電，自帶A/D轉換功能。支持ISP下載功能，支持單片機TX/RX端子，支持AREF端子，Digital I/O 數字輸入/輸出端共 0～13，Analog I/O 模擬輸入/輸出端共 0～5，支持六組PWM接口

（23）手機客戶端：通過編程實現信息通過WIFI模塊在手機上進行顯示的功能

（24）ZIGBEE網絡 無線傳感器網絡控制平臺

（25）ZIGBEE無線傳感器匯節點，通訊中轉

（26）氣敏傳感器：量程50～2000PPm、對酒清敏感

（27）濕敏傳感器：量程10～95%RH

（28）K型熱電偶：0～180℃

（29）E型熱電偶：0～180℃：量程常溫～160℃

（30）PT100：0～180℃配合PID溫度測量控制調節儀表控制

（31）集成溫度傳感器：量程常溫～150℃

（32）傳感器信號分析測試系統:階系統動態響應特性FFT典型信號采集，窗函數FFT譜精度傳感器信號頻域處理

（33）流量傳感器：液體流量測定裝置

（34）CCD圖像傳感器：面積測算、直徑、長、寬、高檢測實驗，照度標線軟件可調

（35）設備附件: 實驗指導書

（36）傳感器與檢測技術實驗臺模板：電阻應變式實驗?zāi)K、壓力傳感器實驗?zāi)K、差動變壓器實驗?zāi)K、電容傳感器實驗?zāi)K、霍爾傳感器實驗?zāi)K、壓電傳感器實驗?zāi)K、電渦流位移實驗?zāi)K、光纖位移實驗?zāi)K、溫度傳感器實驗?zāi)K、檢波、移相、濾波、模塊、振動源模塊、轉動源模塊等配套處理電路模塊
